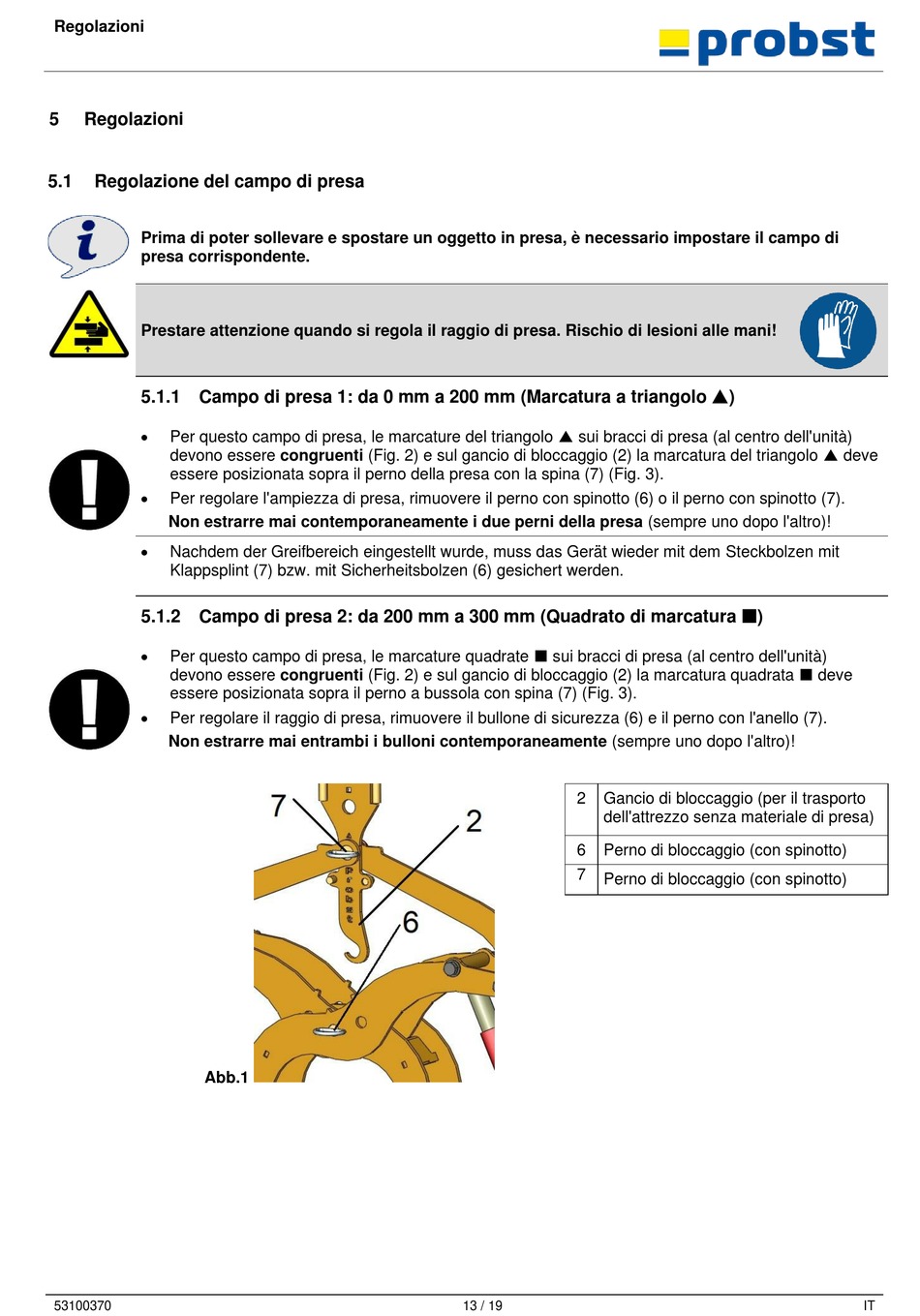

Regolazioni

5 Regolazioni
5.1

Regolazione del campo di presa

Prima di poter sollevare e spostare un oggetto in presa, è necessario impostare il campo di
presa corrispondente.
Prestare attenzione quando si regola il raggio di presa. Rischio di lesioni alle mani!
5.1.1 Campo di presa 1: da 0 mm a 200 mm (Marcatura a triangolo )
•
Per questo campo di presa, le marcature del triangolo  sui bracci di presa (al centro dell'unità)
devono essere congruenti (Fig. 2) e sul gancio di bloccaggio (2) la marcatura del triangolo  deve
essere posizionata sopra il perno della presa con la spina (7) (Fig. 3).
•
Per regolare l'ampiezza di presa, rimuovere il perno con spinotto (6) o il perno con spinotto (7).
Non estrarre mai contemporaneamente i due perni della presa (sempre uno dopo l'altro)!
•
Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit
Klappsplint (7) bzw. mit Sicherheitsbolzen (6) gesichert werden.
5.1.2 Campo di presa 2: da 200 mm a 300 mm (Quadrato di marcatura )
•
Per questo campo di presa, le marcature quadrate  sui bracci di presa (al centro dell'unità)
devono essere congruenti (Fig. 2) e sul gancio di bloccaggio (2) la marcatura quadrata  deve
essere posizionata sopra il perno a bussola con spina (7) (Fig. 3).
•
Per regolare il raggio di presa, rimuovere il bullone di sicurezza (6) e il perno con l'anello (7).
Non estrarre mai entrambi i bulloni contemporaneamente (sempre uno dopo l'altro)!
Abb.1
53100370
2 Gancio di bloccaggio (per il trasporto
dell'attrezzo senza materiale di presa)
6 Perno di bloccaggio (con spinotto)
7
Perno di bloccaggio (con spinotto)
13 / 19 IT
