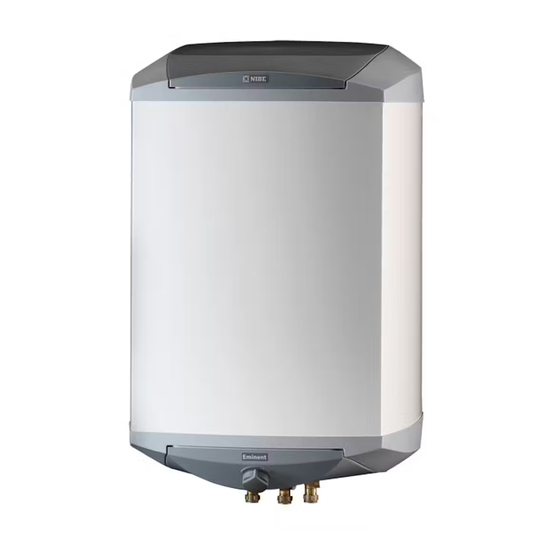

Summary of Contents for Nibe EMINENT-E/CU/R 35
- Page 1 MOS 0821-7 EVH-16: 35/55/100 EMINENT-E/CU/R 35, 55, 100 611940 MONTERINGSANVISNING EMINENT-E/CU/R 35, 55, 100 ASENNUS- JA HOITO-OHJEET EMINENT-E/CU/R 35, 55, 100 INSTALLATION INSTRUCTIONS EMINENT-E/CU/R 35, 55, 100...
- Page 3 MONTERINGSANVISNING EMINENT-E/CU/R 35, 55, 100 Mått och komponentplacering min 200 54 40 min 145 EMINENT 35 = 565 EMINENT 55 = 750 EMINENT 100 = 1120 Allmänt Komponentlista * Erforderligt utrymme (EMINENT-E) för byte/kontroll av Anslutningskabel med jordad stickpropp, skyddsanod.
- Page 4 Vattenvärmaren är nu fylld och strömmen kan kopplas på. Inställning av blandningsventil Genom att vrida blandningsventilens ratt (25) moturs/ medurs ökar/minskar tappvattentemperaturen. Inställ- nings området ligger mellan cirka 50 – 65 °C. EMINENT-E/CU/R 35, 55, 100...
- Page 5 Vid utbyte av anod i trånga utrymmen, finns kedjea- nod att tillgå som endast kräver cirka 180 mm utrymme över vattenvärmaren. Kedjeanod kan endast användas i vertikalt monterad vattenvärmare och skall kapas enligt tabell, se “Teknisk data”. EMINENT-E/CU/R 35, 55, 100...
-
Page 6: Tekniska Data
Uppvärmningstid till 80 °C 1/3 kW* (tim) 2,9/1,0 4,5/1,5 8,1/2,7 Nettovikt E/CU/R (kg) 19/21/17 25/28/22 36/40/31 Längd skyddsanod EMINENT-E (mm) Korrosionsskydd EMINENT-E Emalj Korrosionsskydd EMINENT-CU Koppar Korrosionsskydd EMINENT-R Rostfritt * Vid inkommande kallvatten på 10 °C. EMINENT-E/CU/R 35, 55, 100... - Page 7 Ø 15 mm Vian ilmettyä tiedustele huoltoliikettä maahantuo- jalta. Raaka-aine- ja valmistusvikojen varalta on NIBE- 45 Ilmausruuvi (ilman saantiin tyhjennyksen yhtey- tuotteissa NIBE -tehtaan osalta kahden (2) vuoden takuu dessä) toimituspäivästä lukien. Sen kuluessa kunnostetaan tai 95 Valmistenumerokilpi vaihdetaan vialliset osat veloituksetta. Sähköosille, kuten termostaatti ja sähkövastus on takuu voimassa yhden (1)
- Page 8 Sulje hana, kun siitä tulee vain vettä. Vedenlämmitin on nyt täytetty ja se voidaan kytkeä päälle. Sekoitusventtiilin säätö Käyttöveden lämpötila säädetään kiertämällä sekoi- tusventtiilin säätöpyörää (25) myötä- tai vastapäivään. Säätöalue on noin 50 – 65 °C. EMINENT-E/CU/R 35, 55, 100...
- Page 9 Jos tilaa on vähän, saatavana on ketjuanodeja, jotka vaativat vain noin 180 mm vapaata tilaa vedenlämmit- timen yläpuolella. Ketjuanodia voi käyttää vain pystya- sentoon asennetussa vedenlämmittimessä ja se tulee katkaista taulukon mukaisesti, katso kappale ”Tekniset tiedot”. EMINENT-E/CU/R 35, 55, 100...
-
Page 10: Tekniset Tiedot
Lämmitysaika 80 °C lämpötilaan 1/3 kW* läm- (tuntia) 2,9/1,0 4,5/1,5 8,1/2,7 mitysteholla Nettopaino E/CU/R (kg) 19/21/17 25/28/22 36/40/31 Suoja-anodin pituus EMINENT-E (mm) Korroosiosuojaus EMINENT-E Emalointi Korroosiosuojaus EMINENT-CU Kupari Korroosiosuojaus EMINENT-R Ruostumaton * Tulevan kylmän veden lämpötila 10 °C. EMINENT-E/CU/R 35, 55, 100... -
Page 11: List Of Components
INSTALLATION INSTRUCTIONS EMINENT-E/CU/R 35, 55, 100 Dimensions and location of components min 200 54 40 min 145 EMINENT 35 = 565 EMINENT 55 = 750 EMINENT 100 = 1120 General List of components * Requisite space (EMINENT-E) for replacement/inspec- Power cord with earthed plug, length 850 mm tion of the sacrificial anode. -
Page 12: Pipe Installation
The water heater is now full and the power can be swit- ched on. Mixing valve setting Turning the mixing valve knob (25) anticlockwise/clock- wise increases/reduces the temperature of the tap wa- ter. The setting range is between 50 – 65 °C. EMINENT-E/CU/R 35, 55, 100... -
Page 13: Electrical Installation
180 mm above the heater. The chain anode can only be used in verti- cally installed hot water heaters and should be cut as set out in the table, see “Technical specifications”. EMINENT-E/CU/R 35, 55, 100... -
Page 14: Resetting The Temperature Limiter
Heating time to 80°C at 1/3 kW* (hours) 2,9/1,0 4,5/1,5 8,1/2,7 Net weight E/CU/R (kg) 19/21/17 25/28/22 36/40/31 Sacrificial anode EMINENT-E (mm) Corrosion protection EMINENT-E Enamel Corrosion protection EMINENT-CU Copper Corrosion protection EMINENT-R Stainless * With incoming cold water of 10 °C. EMINENT-E/CU/R 35, 55, 100... - Page 16 NIBE CZ, V Zavetri 1478/6, CZ-170 00 Prague 7 Tel: +420 266 791 796 Fax: +420 266 791 796 E-mail: centrala@nibe.cz www.nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle Tel: 05141/7546-0 Fax: 05141/7546-99 E-mail: info@nibe.de www.nibe.de Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk Tel: 97 17 20 33 Fax: 97 17 29 33 E-mail: info@volundvt.dk www.volundvt.dk...
