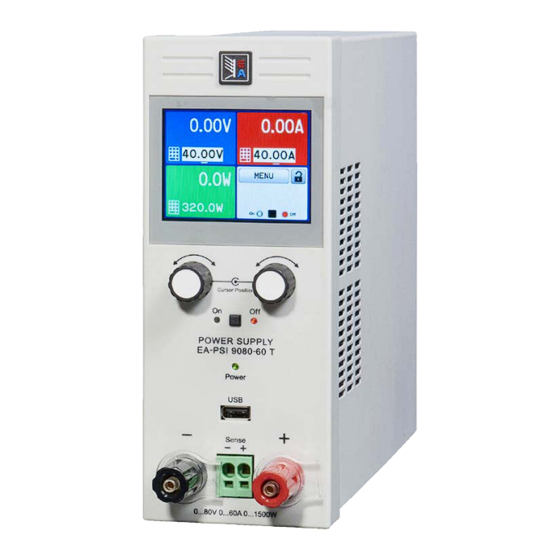

Elektro-Automatik PSI 9000 T Operating Manual

Dc laboratory power supply
Hide thumbs Also See for PSI 9000 T:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

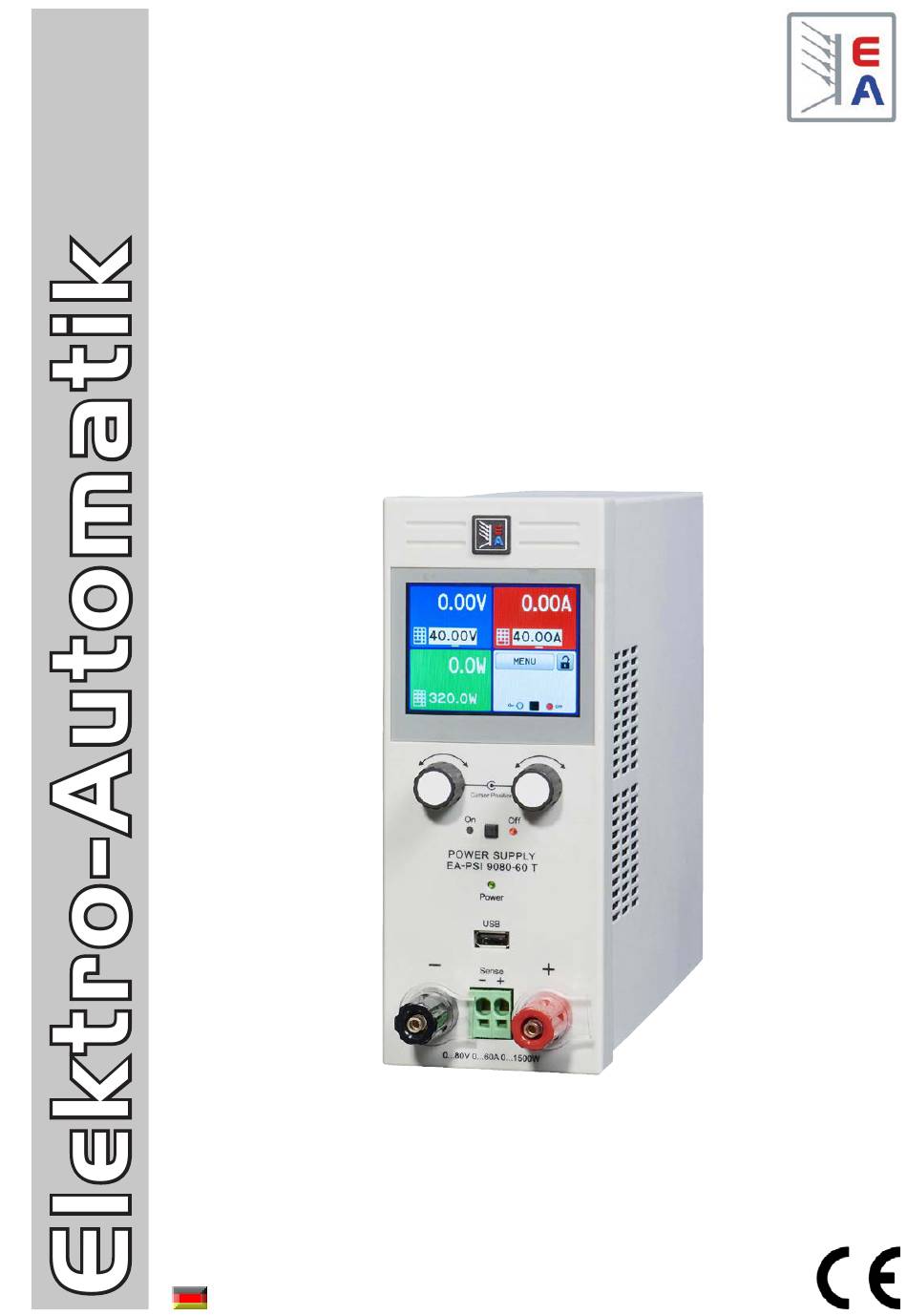

Betriebsanleitung
PSI 9000 T
DC-Labornetzgerät
Doc ID: PSI9TDE
Revision: 01
Date: 05/2017

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PSI 9000 T and is the answer not in the manual?

Questions and answers

Related Manuals for Elektro-Automatik PSI 9000 T

Summary of Contents for Elektro-Automatik PSI 9000 T

  • Page 1 Betriebsanleitung PSI 9000 T DC-Labornetzgerät Doc ID: PSI9TDE Revision: 01 Date: 05/2017...

  • Page 3: Table Of Contents

    PSI 9000 T Serie INHALT ALLGEMEINES BEDIENUNG UND VERWENDUNG Zu diesem Dokument ........5 Personenschutz ...........35 1.1.1 Aufbewahrung und Verwendung ....5 Regelungsarten ..........35 1.1.2 Urheberschutz (Copyright) ......5 3.2.1 Spannungsregelung / Konstantspannung ..35 1.1.3 Geltungsbereich ..........5 3.2.2 Stromregelung / Konstantstrom / Strombe- grenzung ............36...
  • Page 4 PSI 9000 T Serie INSTANDHALTUNG & WARTUNG Wartung / Reinigung ........71 Fehlersuche / Fehlerdiagnose / Reparatur .71 4.2.1 Defekte Netzsicherung tauschen ....71 4.2.2 Aktualisierung der Firmwares ......71 Nachjustierung (Kalibrierung) ......72 4.3.1 Einleitung ............72 4.3.2 Vorbereitung ..........72 4.3.3 Abgleichvorgang ..........72 Ersatzableitstrommessung nach DIN VDE 0701-1 ............74...

  • Page 5: Allgemeines

    Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der angewandten Verfahrenstechnik und die ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) von Elektro-Automatik zu ent- nehmen. Haftungsbeschränkungen Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung geltender Normen und Vorschrif- ten, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

  • Page 6: Entsorgung Des Gerätes

    PSI 9000 T Serie Entsorgung des Gerätes Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (ElektroG, WEEE) vom Hersteller zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel...

  • Page 7: Sicherheit

    PSI 9000 T Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils gefährlicher Spannung, mit Ausnahme der 40 V-Modelle gemäß SELV. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Ge- rätes erfolgen (DC-Ausgang nicht verbunden mit Last) und dürfen nur von Personen...

  • Page 8: Verantwortung Des Bedieners

    PSI 9000 T Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß...

  • Page 9: Alarmsignale

    PSI 9000 T Serie 1.7.5 Alarmsignale Das Gerät bietet diverse Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahrensi- tuationen. Die Signalisierung kann optisch (auf der Anzeige als Text) oder elektronisch (Meldeausgang an einer analogen Schnittstelle), sowie als auslesbarer Status über eine digitale Schnittstelle erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Ausgangs.

  • Page 10: Spezifische Technische Daten

    PSI 9000 T Serie 1.8.3 Spezifische technische Daten Modell 320 W PSI 9040-20 T PSI 9080-10 T PSI 9200-04 T AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz...
  • Page 11 PSI 9000 T Serie Modell 320 W PSI 9040-20 T PSI 9080-10 T PSI 9200-04 T Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ~ 92% ~ 92% ~ 93% Innenwiderstandsregelung Einstellbereich 0,1...80 Ω...
  • Page 12 PSI 9000 T Serie Modell 640 W PSI 9040-40 T PSI 9080-20 T PSI 9200-10 T AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz 45-65 Hz Netzsicherung MT 8 A...
  • Page 13 PSI 9000 T Serie Modell 640 W PSI 9040-40 T PSI 9080-20 T PSI 9200-10 T Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ~ 92% ~ 92% ~ 93% Innenwiderstandsregelung Einstellbereich 0,1...40 Ω...
  • Page 14 PSI 9000 T Serie Modell 1000 W PSI 9040-40 T PSI 9080-40 T PSI 9200-15 T AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz 45-65 Hz Netzsicherung T 16 A...
  • Page 15 PSI 9000 T Serie Modell 1000 W PSI 9040-40 T PSI 9080-40 T PSI 9200-15 T Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ~ 92% ~ 92% ~ 92% Innenwiderstandsregelung Einstellbereich 0,05...30 Ω...
  • Page 16 PSI 9000 T Serie Modell 1000 / 1500 W PSI 9500-06 T PSI 9040-60 T PSI 9080-60 T AC-Eingang Netzspannung ohne Derating 90...264 V AC 150...264 V AC 150...264 V AC Netzspannung mit Derating 90...150 V AC 90...150 V AC Netzanschluß...
  • Page 17 PSI 9000 T Serie Modell 1000 / 1500 W PSI 9500-06 T PSI 9040-60 T PSI 9080-60 T Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ~ 93% ~ 92% ~ 92%...
  • Page 18 PSI 9000 T Serie Modell 1500 W PSI 9200-25 T PSI 9500-10 T AC-Eingang Netzspannung ohne Derating 150...264 V AC 150...264 V AC Netzspannung mit Derating 90...150 V AC 90...150 V AC Netzanschluß 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz...
  • Page 19 PSI 9000 T Serie Modell 1500 W PSI 9200-25 T PSI 9500-10 T Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P Nenn Nenn Wirkungsgrad ~ 92% ~ 92% Innenwiderstandsregelung Einstellbereich 0,3...240 Ω 2...1500 Ω Genauigkeit (bei 23 ± 5°C) ≤ 2% vom Widerstandsbereich ± 0,3% vom Strombereich...

  • Page 20: Ansichten

    PSI 9000 T Serie 1.8.4 Ansichten A - Bedienteil mit Anzeige B - Drehknöpfe C - USB-Anschluß D - DC-Ausgang E - Fernfühlungs-Anschluß Bild 1 - Vorderseite EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 20 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Page 21 PSI 9000 T Serie Bild 2 - Rückseite (Ansicht von 320 W / 640 W-Modellen) Bild 3 - Rückseite (Ansicht von 1000 W / 1500 W-Modellen) F - Steuerungsschnittstellen (digital, analog) J - Netzschalter G - Lüftungsaustritt K - Netzsicherung H - Netzanschluß...
  • Page 22 PSI 9000 T Serie Bild 4 - Ansicht von oben) EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 22 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Page 23 PSI 9000 T Serie Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitt „1.9.5. Die Bedieneinheit (HMI)“ . Anzeige mit berührungsempfindlicher Ober- fläche (Touchscreen) Dient zur Auswahl von Sollwerten, Menüs, Zu- ständen, sowie zur Anzeige der Istwerte und des Status.

  • Page 24: Aufbau Und Funktion

    1.9.1 Allgemeine Beschreibung Die Gleichstrom-Tischnetzgeräte der Serie PSI 9000 T eignen sich vorrangig zur Verwendung an Prüf- und Ent- wicklungsplätzen, sowie in Labor und Forschung. Das "T" in der Serienbezeichnung steht für Tower und deutet auf das hochkantstehende Gehäuse hin, das hilft auf Labortischen und Prüfaufbauten Platz zu sparen.

  • Page 25: Lieferumfang

    PSI 9000 T Serie 1.9.3 Lieferumfang 1 x Netzgerät PSI 9000 T 1 x Netzkabel 1,5 m (320/640 W-Modelle) oder 2 m (1000/1500 W-Modelle) 1 x USB-Kabel 1,8 m 1 x USB-Stick mit Software und Dokumentation 1.9.4 Optionales Zubehör Das optional erhältliche Zubehör kann zusammen mit dem Gerät oder nachträglich bestellt und durch den Anwen-...

  • Page 26: Die Bedieneinheit (Hmi)

    PSI 9000 T Serie 1.9.5 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, aut deutsch Mensch-Maschine-Schnittstelle und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port Typ A. 1.9.5.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt.
  • Page 27 PSI 9000 T Serie • Statusanzeigen (oben rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Gesperrt Das HMI ist gesperrt Entsperrt Das HMI ist nicht gesperrt Fern: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die eingebaute Analogschnittstelle ...die eingebaute USB-Schnittstelle...

  • Page 28: Usb-Port (Rückseite)

    PSI 9000 T Serie 1.9.5.5 USB-Port (Vorderseite) Der frontseitige USB-Port, der sich unter der LED „Power“ befindet, dient zur Aufnahme von handelsüblichen USB-Sticks. Mittels eines USB-Sticks kann man eigene Sequenzen für den arbiträren Funktionsgenerator laden oder speichern, sowie Daten aus dem laufenden Betrieb heraus aufzeichnen.

  • Page 29: Ethernetport

    PSI 9000 T Serie 1.9.8 Ethernetport Der Ethernetport ist optionales Zubehör. Siehe auch 1.9.4. Der RJ45-Ethernet/LAN-Port auf der Rückseite des Gerätes dient zur ausschließlich zur Kommunikation mit dem Gerät im Sinne von Fernsteuerung oder Monitoring. Dabei hat der Anwender grundsätzlich zwei Möglichkeiten des Zugriffs: 1.

  • Page 30: Installation & Inbetriebnahme

    2.3.2 Vorbereitung Für das netzseitige Anschließen des Netzgerätes der Serie PSI 9000 T ist ein 3-poliges Netzkabel von 1,5 m oder 2 m Länge, je nach Modell und Eingangsstrom, im Lieferumfang enthalten. Bei der Dimensionierung der DC-Leitungen zur Last sind mehrere Dinge zu betrachten: • Der Querschnitt der Leitungen sollte immer mindestens für den Maximalstrom des Gerätes...
  • Page 31 PSI 9000 T Serie 2.3.3.1 Aufstellung auf horizontalen Oberflächen Dieses Gerät ist aufgrund seiner Konstruktion ein Tischgerät und muß daher auf horizontalen Oberflächen aufge- stellt werden, deren Tragfähigkeit für das Gewicht des Gerätes ausreicht. Zulässige und unzulässige Aufstellpositionen: Aufstellfläche Aufstellfläche...

  • Page 32: Anschließen Von Dc-Lasten

    PSI 9000 T Serie 2.3.4 Anschließen von DC-Lasten • Anschließen und Betrieb von trafolosen DC-AC-Wechselrichtern (z. B. Solarwechselrich- ter) nur bedingt möglich, weil diese das Potential des DC-Minus-Ausgangs gegenüber PE (Erde) verschieben können, was nur bis max. ±400 V DC zulässig ist.

  • Page 33: Anschließen Der Fernfühlung

    PSI 9000 T Serie 2.3.6 Anschließen der Fernfühlung • Die Fernfühlung ist nur im Konstantspannungsbetrieb (CV) wirksam und der Fernfühlungs- anschluß sollte möglichst nur solange angeschlossen bleiben, wie CV benutzt wird, weil die Schwingneigung des Systems durch Verbinden der Fernfühlung generell erhöht wird.

  • Page 34: Erstinbetriebnahme

    PSI 9000 T Serie 2.3.8.3 Treiberalternativen Falls der oben beschriebene CDC-Treiber auf Ihrem System nicht vorhanden ist oder aus irgendeinem Grund nicht richtig funktionieren sollte, können kommerzielle Anbieter Abhilfe schaffen. Suchen und finden Sie dazu im Internet diverse Anbieter mit den Schlüsselwörtern „cdc driver windows“ oder „cdc driver linux“ oder „cdc driver macos“.

  • Page 35: Bedienung Und Verwendung

    PSI 9000 T Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese an-...

  • Page 36: Stromregelung / Konstantstrom / Strombegrenzung

    PSI 9000 T Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrombetrieb (kurz: CC) genannt. Der DC-Ausgangsstrom wird bei Netzgeräten konstant auf dem eingestellten Wert gehalten, wenn der in den Verbraucher fließende Strom den eingestellten Stromsollwert erreicht. Der aus einem Netzgerät fließende Strom ergibt sich aus der eingestellten Ausgangsspannung und dem tatsächlichen Widerstand des Verbrauchers.

  • Page 37: Alarmzustände

    PSI 9000 T Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät Ihnen einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige) und als auslesbarer Status, sowie Alarmzähler über digitale Schnittstelle signalisiert.

  • Page 38: Manuelle Bedienung

    PSI 9000 T Serie Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Rückseite) eingeschaltet werden. Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige das Herstellerlogo, danach eine Sprachauswahl die sich automatisch nach 3 Sekunden schließt und später noch Herstellername, sowie Herstelleranschrift, Gerätetyp, Firmwareversion(en), Seriennummer und Artikelnummer und ist danach betriebsbereit.
  • Page 39 PSI 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 39 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Page 40 PSI 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 40 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Page 41 PSI 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 41 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Page 42 PSI 9000 T Serie 3.4.3.1 Menü „Einstellungen“ Dieses Menü umfaßt alle Einstellungen für den generellen Betrieb des Gerätes und dessen Schnittstellen: Untermenü S. Beschreibung Ausgangs-Einstellungen Auf den DC-Ausgang bezogene Sollwerte setzen, alternativ zur Bedienung im Hauptbildschirm Schutz-Einstellungen Auf den DC-Ausgang bezogene Schutzwerte (hier: OVP, OCP, OPP) setzen.
  • Page 43 PSI 9000 T Serie Einstellung S. Beschreibung Analog-Schnittst.-Bereich Wählt den Spannungsbereich für die analogen Sollwerteingänge, Istwert- ausgänge und den Referenzspannungsausgang. • 0...5 V = Bereich entspricht 0...100% Sollwert/Istwert, Referenzspg. 5 V • 0...10 V = Bereich entspricht 0...100% Sollwert/Istwert, Referenzspg. 10 V Siehe auch Abschnitt „3.5.4 Fernsteuerung über Analogschnittstelle (AS)“...
  • Page 44 PSI 9000 T Serie Untermenü „IP-Einst. 1“ Element Beschreibung Quelle der Adr. DHCP: Bei dieser Einstellung wird das Gerät nach dem Einschalten versuchen, von einem DHCP-Server die Netzwerkparameter (IP, Subnetzmaske, Gateways, DNS) zugewiesen zu bekommen. Ebenso wird verfahren, wenn man von Manual auf DHCP wechselt und mit Taste ENTER übernimmt.
  • Page 45 PSI 9000 T Serie Untermenü „Kom.-Timeout“ Element Beschreibung Timeout USB (ms) Standardwert: 5 USB/RS232-Kommunikations-Timeout in Millisekunden. Stellt die Zeit ein, die max. zwi- schen der Übertragung von zwei Bytes oder Blöcken von Bytes einer Nachricht ablaufen darf. Mehr dazu in der externen Dokumentation „Programming ModBus & SCPI“.

  • Page 46: Einstellgrenzen (Limits)

    3.4.5 Betriebsart wechseln Generell wird bei manueller Bedienung eines PSI 9000 T zwischen zwei Betriebsarten unterschieden: UIP und UIR. Bei UIR ist der Widerstand zusätzlich zur Spannung und zum Strom einstellbar, bei UIP statt des Widerstandes die Leistung. Der Widerstand als einstellbarer Sollwert muß generell aktiviert werden (im MENU, siehe auch „3.4.3.2.

  • Page 47: Sollwerte Manuell Einstellen

    PSI 9000 T Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom und Leistung ist die grundlegende Bedienmöglichkeit eines Stromversorgungsgerätes und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von diesen drei Sollwerten zugewiesen, standardmäßig jedoch Spannung und Strom.

  • Page 48: Ansichtsmodus Der Hauptanzeige Wechseln

    PSI 9000 T Serie 3.4.7 Ansichtsmodus der Hauptanzeige wechseln Die Hauptanzeige, auch genannt Statusseite, mit ihren Soll- und Istwerten sowie den Gerätestatus, kann auf eine einfachere Darstellung umgeschaltet werden, die nur Werte von Spannung und Strom, sowie den Status anzeigt.

  • Page 49: Datenaufzeichnung (Usb-Logging)

    PSI 9000 T Serie 3.4.9 Datenaufzeichnung (USB-Logging) Mittels eines handelsüblichen USB-Sticks (2.0, 3.0, nicht alle Hersteller werden unterstützt) können Daten vom Gerät aufgezeichnet werden. Für nähere Spezifikationen zum Stick und zu den Dateien lesen Sie bitte Abschnitt „1.9.5.5. USB-Port (Vorderseite)“.

  • Page 50: Fernsteuerung

    Details zur Programmierung der Schnittstellen, die Kommunikationsprotokolle usw. sind in der externen Dokumen- tation „Programmieranleitung ModBus & SCPI“ zu finden, die mit dem Gerät auf einer CD mitgeliefert wird bzw. als Download auf der Elektro-Automatik Webseite verfügbar ist. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de...

  • Page 51: Fernsteuerung Über Analogschnittstelle (As)

    PSI 9000 T Serie 3.5.4 Fernsteuerung über Analogschnittstelle (AS) 3.5.4.1 Allgemeines Die optional erhältliche, galvanische getrennte, 15polige analoge Schnittstelle (kurz: AS, siehe auch Abschnitt 1.9.9) befindet sich nach der Installation auf der Rückseite des Gerätes und bietet folgende Möglichkeiten: • Fernsteuerung von Strom, Spannung, Leistung und Innenwiderstand • Fernüberwachung Status (CC/CP, CV)
  • Page 52 PSI 9000 T Serie 3.5.4.3 Quittieren von Alarmmeldungen Alarmmeldungen des Gerätes (siehe 3.6.2) erscheinen immer in der Anzeige, einige davon auch als Signal auf der analogen Schnittstelle (siehe Tabelle unten). Tritt während der Fernsteuerung über analoge Schnittstelle ein Gerätealarm auf, schaltet der DC-Ausgang ge- nauso aus wie bei manueller Bedienung.
  • Page 53 PSI 9000 T Serie 3.5.4.5 Übersicht Sub-D-Buchse 3.5.4.6 Prinzipschaltbilder der Pins Digitaler Eingang (DI) Analoger Eingang (AI) V~0.5 Es ist ein möglichst niederohmiger Schal- Hochohmiger Eingang (Impedanz: ter zu verwenden (Relaiskontakt, Schalter, >40 kΩ...100 kΩ) einer OP-Schal- Schütz o.ä.), um das Signal sauber nach tung.
  • Page 54 PSI 9000 T Serie • Fernsteuerung wurde nicht aktiviert In diesem Modus stellt der Pin eine Art Freigabe der Taste „On/Off“ am Bedienfeld des Gerätes bzw. des Befehls „DC-Ausgang ein/aus“ (bei digitaler Fernsteuerung) dar. Daraus ergeben sich folgende mögliche Situationen: Parameter ...

  • Page 55: Alarme Und Überwachung

    PSI 9000 T Serie Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.3. Alarmzustände“) wie Überspannung und benutzerdefinierten Ereignissen, wie z. B. OVD (Überspannungsüberwachung). Während Gerätealarme, bei denen der DC-Ausgang zunächst ausgeschaltet wird, zum Schutz des Gerätes und der angeschlossenen Last dienen, können benutzerdefinierte Ereignisse den DC-Ausgang abschalten (bei Aktion ALARM), aber auch nur als opti-...
  • Page 56 PSI 9000 T Serie Diese Gerätealarme können nicht konfiguriert werden, da hardwaremäßig bedingt: Kurz Lang Beschreibung Meldeorte Löst einen Alarm aus, wenn die AC-Versorgung außerhalb der Spezifi- Anzeige, Analog- kationen des Gerätes arbeiten sollte (Unterspannung) oder wenn das Power Fail schnittst., digitale Gerät von der AC-Versorgung getrennt wird, z. B. durch Ausschalten Schnittstellen am Netzschalter.

  • Page 57: Bedieneinheit (Hmi) Sperren

    PSI 9000 T Serie ► So konfigurieren Sie die Events Bei ausgeschaltetem DC-Ausgang tippen Sie auf der Hauptseite auf das Bedienfeld Tippen Sie auf„Einstellungen“, dann auf „Seite 2“ und dort auf „Event-Einstellungen“. Mit den Bedienfelder „Event U“, „Event I“ und „Event P“ wechseln Sie zwischen den Überwachungs- Parametern von Spannung, Strom und Leistung.

  • Page 58: Einstellgrenzen (Limits) Sperren

    PSI 9000 T Serie Einstellgrenzen (Limits) sperren Um zu verhindern, daß die mit dem Gerät arbeitende, jedoch unprivilegierte Person durch versehentliches oder absichtliches Verstellen falsche Sollwerte setzt, können Einstellgrenzen definiert (siehe auch „3.4.4. Einstellgrenzen (Limits)“) und mittels einer PIN gegen Veränderung gesperrt werden. Dadurch werden die Menüpunkte „Limit- Einstellungen“...
  • Page 59 PSI 9000 T Serie ► So laden Sie ein Nutzerprofil zur Verwendung Bei ausgeschaltetem DC-Ausgang tippen Sie in der Hauptseite auf das Bedienfeld Im Menü tippen Sie dann auf „Seite 2“ und dort auf „Profile“. In der nun erscheinenden Auswahl (siehe Bild oben) wählen Sie zwischen Nutzerprofil 1-5 aus, in welches Sie benutzen wollen. Das gewählte Nutzerprofil wird daraufhin angezeigt. Sie können hier die Einstellungen und Werte noch einmal kontrollieren, jedoch nicht verändern.

  • Page 60: Der Funktionsgenerator

    PSI 9000 T Serie 3.10 Der Funktionsgenerator 3.10.1 Einleitung Der eingebaute Funktionsgenerator (kurz: FG) ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Alle Funktionen basieren auf einem variablen Arbiträrgenerator. Bei manueller Bedienung können die Funktio- nen einzeln ausgewählt, konfiguriert und bedient werden.

  • Page 61: Arbeitsweise

    PSI 9000 T Serie 3.10.2.3 Mögliche technische Komplikationen Der Betrieb von Schaltnetzteilen als Spannungsquelle kann bei Anwendung einer Funktion auf den Sollwert der Spannung zur Beschädigung der Spannungsquelle führen, da die dort am Ausgang befindlichen Kapazitäten ständig umgeladen werden, was bei Dauerbetrieb zu starker Erhitzung führt. Weiterhin kann es auftreten, daß der tatsächliche Verlauf der Spannung, bei Anwendung einer Funktion auf U, anders als erwartet aussieht.

  • Page 62: Sinus-Funktion

    PSI 9000 T Serie Nachdem die Einstellungen getroffen wurden, muß die Funktion geladen werden. ► So laden Sie eine Funktion: Nachdem Sie die Werte für das zu generierende Signal eingestellt haben, tippen Sie auf Das Gerät lädt daraufhin die Daten in die internen Regelung und wechselt die Anzeige.

  • Page 63: Dreieck-Funktion

    PSI 9000 T Serie 3.10.6 Dreieck-Funktion Folgende Parameter können für die Dreieck-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung Ampl. 0...(Nennwert - (Offset)) von U, I Amplitude des zu generierenden Signals Offset 0...(Nennwert - (Ampl.)) von U, I Offset, bezogen auf den Fußpunkt des Dreiecks 0,1 ms...36000 s...

  • Page 64: Trapez-Funktion

    PSI 9000 T Serie 3.10.8 Trapez-Funktion Folgende Parameter können für die Trapez-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung Ampl. 0...(Nennwert - (Offset)) von U, I Amplitude des zu generierenden Signals Offset 0...(Nennwert - (Ampl.)) von U, I Offset, bezogen auf den Fußpunkt des Trapezes 0,1 ms...36000 s...

  • Page 65: 3.10.10 Arbiträr-Funktion

    PSI 9000 T Serie 3.10.10 Arbiträr-Funktion Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 100 Se- quenzen für die Zuordnung zum Strom I oder der Spannung U verfügbar, die alle mit den gleichen Parametern versehen sind, aber durch die Werte unterschiedlich konfiguriert werden können, um so komplexe Funktionsabläufe...
  • Page 66 PSI 9000 T Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenz aus 100: Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Ampli- tude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kontinuierlich zwischen Anfang und Ende der Sequenz größer.
  • Page 67 PSI 9000 T Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzen können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Sequenz aus Rechteck-Funktionen mit unterschied- lichen Amplituden bzw.
  • Page 68 PSI 9000 T Serie 3.10.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 100 Sequenzen der Arbiträrfunktion, die auf Spannung U oder Strom I anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (FAT32- formatiert) gespeichert oder von diesem geladen werden.

  • Page 69: 3.10.11 Fernsteuerung Des Funktionsgenerators

    PSI 9000 T Serie ► So speichern Sie die 100 Sequenzen vom Gerät auf einen USB-Stick: Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. Öffnen Sie das Funktionsauswahlmenü des Funktionsgenerators über MENU -> Funktions-Generator -> Arbiträr ->...

  • Page 70: Weitere Anwendungen

    PSI 9000 T Serie 3.11 Weitere Anwendungen 3.11.1 Reihenschaltung Reihenschaltung zweier oder mehrerer Geräte ist möglich, aber nur eingeschränkt zulässig. Es sind dabei aus Sicherheits- und Isolationsgründen folgende Einschränkungen zu beachten: • Beide Ausgangspole (DC- und DC+) sind über X-Kondensatoren an PE (Gehäuse) gekoppelt.

  • Page 71: Instandhaltung & Wartung

    PSI 9000 T Serie Instandhaltung & Wartung Wartung / Reinigung Die Geräte erfordern keine Wartung. Reinigung kann, jenachdem in welcher Umgebung sie betrieben werden, früher oder später für den internen Lüfter nötig sein. Diese dienen zur Kühlung der internen Komponenten, die durch die zwangsweise entstehende, jedoch geringe Verlustleistung erhitzt werden.

  • Page 72: Nachjustierung (Kalibrierung)

    PSI 9000 T Serie Nachjustierung (Kalibrierung) 4.3.1 Einleitung Die Geräte der Serie PSI 9000 verfügen über eine Nachjustierungsfunktion, die im Rahmen einer Kalibrierung dazu dient, Abweichungen zwischen den Stellwerten und tatsächlichen Werten bis zu einem gewissen Grad zu kompensieren. Gründe, die eine Nachjustierung der Gerätestellwerte nötig machen, gibt es einige: Bauteilalterung, extreme Umgebungsbedingungen, häufige Benutzung.
  • Page 73 PSI 9000 T Serie 4.3.3.1 Sollwerte ► So gleichen Sie die Spannung ab Spannungsmeßgerät am DC-Ausgang anschließen. Die Last auf etwa 5% des Nennstromes des Netzgerätes, hier z. B. ~3 A und 0 V (falls elektronische Last) einstellen. Bei ausgeschaltetem DC-Ausgang in das MENU wechseln, dann auf „Einstellungen“...

  • Page 74: Ersatzableitstrommessung Nach Din Vde 0701-1

    PSI 9000 T Serie 4.3.3.3 Speichern und beenden Zum Schluß kann noch über das Bedienfeld das Datum des Abgleichs im Format JJJJ / MM / TT ein- gegeben und auch abgerufen werden. Danach sollten die Abgleichwerte unbedingt noch mit dem Bedienfeld gespeichert werden.

  • Page 75: Service & Support

    PSI 9000 T Serie Service & Support Reparaturen Reparaturen, falls nicht anders zwischen Anwender und Lieferant ausgemacht, werden durch den Hersteller durch- geführt. Dazu muß das Gerät im Allgemeinen an den Hersteller eingeschickt werden. Es wird keine RMA-Nummer benötigt. Es genügt, das Gerät ausreichend zu verpacken, eine ausführliche Fehlerbeschreibung und, bei noch bestehender Garantie, die Kopie des Kaufbelegs beizulegen und an die unten genannte Adresse einzuschicken.
  • Page 78 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-37 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
  • Page 79 Operating Guide PSI 9000 T DC Laboratory Power Supply Doc ID: PSI9TEN Revision: 01 Date: 05/2017...
  • Page 81 PSI 9000 T Series TABLE OF CONTENTS GENERAL OPERATION AND APPLICATION About this document ........5 Personal safety ..........35 1.1.1 Retention and use ..........5 Operating modes .........35 1.1.2 Copyright ............5 3.2.1 Voltage regulation / Constant voltage ..35 1.1.3 Validity ............5 3.2.2 Current regulation / constant current / current limiting ............36...
  • Page 82 PSI 9000 T Series SERVICE AND MAINTENANCE Maintenance / cleaning ........71 4.2 Fault finding / diagnosis / repair....71 4.2.1 Replacing a defect mains fuse ....71 4.2.2 Firmware updates ........71 Calibration ............72 4.3.1 Preface ............72 4.3.2 Preparation ...........72 4.3.3 Calibration procedure ........72 CONTACT AND SUPPORT Repairs ............74 Contact options ..........74...

  • Page 83: General

    EA Elektro-Automatik guarantees the functional competence of the applied technology and the stated performance parameters. The warranty period begins with the delivery of free from defects equipment. Terms of guarantee are included in the general terms and conditions (TOS) of EA Elektro-Automatik. Limitation of liability All statements and instructions in this manual are based on current norms and regulations, up-to-date technology and our long term knowledge and experience.

  • Page 84: Disposal Of Equipment

    PSI 9000 T Series Disposal of equipment A piece of equipment which is intended for disposal must, according to European laws and regulations (ElektroG, WEEE) be returned to the manufacturer for scrapping, unless the person operating the piece of equipment or an- other, delegated person is conducting the disposal.

  • Page 85: Safety

    PSI 9000 T Series Safety 1.7.1 Safety notices Mortal danger - Hazardous voltage • Electrical equipment operation means that some parts can be under dangerous voltage. Therefore all parts under voltage must be covered! This basically applies to all models, though 40 V models according to SELV can not generate hazardous DC voltage.

  • Page 86: Responsibility Of The Operator

    PSI 9000 T Series 1.7.3 Responsibility of the operator Operator is any natural or legal person who uses the equipment or delegates the usage to a third party, and is responsible during its usage for the safety of the user, other personnel or third parties.

  • Page 87: Alarm Signals

    PSI 9000 T Series 1.7.5 Alarm signals The equipment offers various possibilities for signalling alarm conditions, however, not for danger situations. They are signalled optically (on the display as text) and electronically (pin/status output of an analog interface) and digitally (digital interface). All alarms will cause the device to switch off the DC output.

  • Page 88: Specific Technical Data

    PSI 9000 T Series 1.8.3 Specific technical data Model 320 W PSI 9040-20 T PSI 9080-10 T PSI 9200-04 T AC Input Voltage range 90...264 V AC 90...264 V AC 90...264 V AC Connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Frequency 45-65 Hz...
  • Page 89 PSI 9000 T Series Model 320 W PSI 9040-20 T PSI 9080-10 T PSI 9200-04 T Power regulation Display: Resolution See section „1.9.5.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.8% P ≤ 0.8% P ≤ 0.8% P Efficiency ~ 92% ~ 92% ~ 93%...
  • Page 90 PSI 9000 T Series Model 640 W PSI 9040-40 T PSI 9080-20 T PSI 9200-10 T AC Input Voltage range 90...264 V AC 90...264 V AC 90...264 V AC Connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Frequency 45-65 Hz 45-65 Hz 45-65 Hz...
  • Page 91 PSI 9000 T Series Model 640 W PSI 9040-40 T PSI 9080-20 T PSI 9200-10 T Power regulation Display: Resolution See section „1.9.5.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.8% P ≤ 0.8% P ≤ 0.8% P Efficiency ~ 92% ~ 92% ~ 93%...
  • Page 92 PSI 9000 T Series Model 1000 W PSI 9040-40 T PSI 9080-40 T PSI 9200-15 T AC Input Voltage range 90...264 V AC 90...264 V AC 90...264 V AC Connection 1ph,N,PE 1ph,N,PE 1ph,N,PE Frequency 45-65 Hz 45-65 Hz 45-65 Hz...
  • Page 93 PSI 9000 T Series Model 1000 W PSI 9040-40 T PSI 9080-40 T PSI 9200-15 T Power regulation Display: Resolution See section „1.9.5.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.8% P ≤ 0.8% P ≤ 0.8% P Efficiency ~ 92% ~ 92% ~ 92%...
  • Page 94 PSI 9000 T Series Model 1000 / 1500 W PSI 9500-06 T PSI 9040-60 T PSI 9080-60 T AC Input Voltage range without derating 90...264 V AC 150...264 V AC 150...264 V AC Voltage range with derating 90...150 V AC 90...150 V AC...
  • Page 95 PSI 9000 T Series Model 1000 / 1500 W PSI 9500-06 T PSI 9040-60 T PSI 9080-60 T Power regulation Display: Resolution See section „1.9.5.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.8% P ≤ 0.8% P ≤ 0.8% P Efficiency ~ 93% ~ 92%...
  • Page 96 PSI 9000 T Series Model 1500 W PSI 9200-25 T PSI 9500-10 T AC Input Voltage range without derating 150...264 V AC 150...264 V AC Voltage range with derating 90...150 V AC 90...150 V AC Connection 1ph,N,PE 1ph,N,PE Frequency 45-65 Hz...
  • Page 97 PSI 9000 T Series Model 1500 W PSI 9200-25 T PSI 9500-10 T Power regulation Display: Resolution See section „1.9.5.4. Resolution of the displayed values“ Display: Accuracy ≤ 0.8% P ≤ 0.8% P Efficiency ~ 92% ~ 92% Internal resistance regulation Adjustment range 0.3...240 Ω...

  • Page 98: Views

    PSI 9000 T Series 1.8.4 Views A - Control panel with display B - Knobs C - USB port D - DC output E - Remote sensing connector Figure 1 - Front view EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 20 Helmholtzstr.
  • Page 99 PSI 9000 T Series Figure 2 - Rear view (320 W / 640 W version shown) Figure 3 - Rear view (1000 W / 1500 W version shown) F - Control interfaces (digital, analog) J - Power switch G - Exhaust...
  • Page 100 PSI 9000 T Series Figure 4 - Top view EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 22 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Page 101 PSI 9000 T Series Overview of the elements of the operating panel For a detailed description see section „1.9.5. The control panel (HMI)“. Touchscreen display Used for selection of set values, menus, condi- tions and display of actual values and status.

  • Page 102: Construction And Function

    General description The DC laboratory power supplies of the PSI 9000 T series are especially suitable for the use in test and devel- opment applications, in laboratories and research. The “T” in the series names stands for tower and point for the upright enclosure design which saves space on laboratory desks and test equipment racks.

  • Page 103: Scope Of Delivery

    PSI 9000 T Series 1.9.3 Scope of delivery 1 x Power supply device PSI 9000 T 1 x Mains cord 2 m (1000/1500 W models) or 1.5 m (320/640 W models) with Schuko plug or UK plug, depending on shipping destination 1 x USB cable, 1.8 m 1 x USB stick with software and documentation 1.9.4 Optional accessories The below listed optional accessories can be purchased separately from the device and can be installed by the user:...

  • Page 104: The Control Panel (Hmi)

    PSI 9000 T Series 1.9.5 The control panel (HMI) The HMI (Human Machine Interface) consists of a display with touchscreen, two rotary knobs, a pushbutton and a USB-A port. 1.9.5.1 Touchscreen display The graphic touchscreen display is divided into a number of areas. The complete display is touch sensitive and can be operated by finger or stylus to control the equipment.
  • Page 105 PSI 9000 T Series • Status display (upper right) This area displays various status texts and symbols: Display Description Locked The HMI is locked Unlocked The HMI is unlocked Remote: The device is under remote control from..Analog ..the built-in analog interface ..the built-in USB port...

  • Page 106: Usb Port (Back Side)

    The driver is delivered on the included USB stick and installs a virtual COM port. Details for remote control can be found on the included USB stick or the web site of Elektro-Automatik. The device can be addressed via this port either using the international standard ModBus protocol or by SCPI language.

  • Page 107: Ethernet Port

    PSI 9000 T Series 1.9.8 Ethernet port The Ethernet port is optional. Also see section 1.9.4. The port on the back side of the device is provided for com- munication with the device in terms of remote control or moni- toring.

  • Page 108: Installation & Commissioning

    Preparation Mains connection for a PSI 9000 T series device is done via the included 1.5 meters or 2 meters long (depending on the power rating and input current) three-pole mains cord. In case a different AC connection is used, make sure that the other cable has at least a cross section suitable for the rated input current (stated on type label).
  • Page 109 PSI 9000 T Series 2.3.3.1 Placement on horizontal standing surfaces The device is designed as a desktop unit and must only be operated on horizontal surfaces, which are capable of securely carrying the weight of the device. Acceptable and inacceptable operating positions:...

  • Page 110: Connection To Dc Loads

    PSI 9000 T Series 2.3.4 Connection to DC loads • Connection to and operation with transformerless DC-AC inverters (for example solar in- verters) is restricted, because the inverter can shift the potential of negative output (DC-) against PE (ground), which is limited to max. ±400 V DC.

  • Page 111: Connection Of Remote Sensing

    PSI 9000 T Series 2.3.6 Connection of remote sensing • Remote sensing is only effective during constant voltage operation (CV) and for other regulation modes the sense input should be disconnected, if possible, because connecting it generally increases the oscillation tendency.

  • Page 112: Initial Commission

    PSI 9000 T Series 2.3.8.3 Alternative drivers In case the CDC drivers described above are not available on your system, or for some reason do not function correctly, commercial suppliers can help. Search the Internet for suppliers using the keywords “cdc driver windows“...

  • Page 113: Operation And Application

    PSI 9000 T Series Operation and application Personal safety • In order to guarantee safety when using the device, it is essential that only persons operate the device who are fully acquainted and trained in the required safety measures to be taken when working with dangerous electrical voltages • For models which can generate a voltage which is dangerous by contact, or is connected to...

  • Page 114: Current Regulation / Constant Current / Current Limiting

    PSI 9000 T Series 3.2.2 Current regulation / constant current / current limiting Current regulation is also known as current limiting or constant current mode (CC). The DC output current is held constant by the power supply, once the output current to the load reaches the adjusted limit. Then the power supply automatically switches The current flowing from the power supply is determined by the...

  • Page 115: Alarm Conditions

    PSI 9000 T Series Alarm conditions This section only gives an overview about device alarms. What to do in case your device indi- cates an alarm condition is described in section „3.6. Alarms and monitoring“. As a basic principle, all alarm conditions are signalled optically (text + message in the display) and as a readable status and alarm counter via the digital interface.

  • Page 116: Manual Operation

    PSI 9000 T Series Manual operation 3.4.1 Switching on the device The device should, as far as possible, always be switched on using the toggle switch on the rear of the device. After switching on, the display will first show the company logo, followed by a language selection which will close automatically after 3 seconds and later manufacturer’s name and address, device type, firmware version(s), serial number and item number.
  • Page 117 PSI 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 39 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Page 118 PSI 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 40 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Page 119 PSI 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 41 Helmholtzstr. 31-33 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
  • Page 120 PSI 9000 T Series 3.4.3.1 Menu “Settings” This is main menu for all settings related to the general operation of the device and of the interface(s). Sub menu P. Description Output Settings Allows for adjustment of set values related to the DC output, alternatively to the...
  • Page 121 PSI 9000 T Series Setting P. Description Analog interface Rem-SB Selects how the input pin “Rem-SB” of the analog interface shall be working regarding levels (see „3.5.4.4 Analog interface specification“ on page 52) and logic: • normal = Levels and function as described in the table in 3.5.4.4 • inverted = Levels and function will be inverted...
  • Page 122 PSI 9000 T Series Submenu “IP Settings 2” Element Description DNS address Default value: 0.0.0.0 Permanent manual setting of the network address of a domain name server (short: DNS) which has to be present in order to translate the host name to the device’s IP, so the device...
  • Page 123 PSI 9000 T Series 3.4.3.8 Menu “HMI Setup” These settings refer exclusively to the control panel (HMI). Element Description Language Selection of the display language between German, English, Russian or Chinese. This selection screen is also shown for 3 seconds during the startup phase of the device.

  • Page 124: Adjustment Limits (Limits)

    Changing the operating mode In general, the manual operation of a PSI 9000 T distinguishes between two operating modes: UIP and UIR. With mode UIR selected, the resistance set value is adjustable additionally to the ones of U and I, while in UIP the power set value replaces the resistance value.

  • Page 125: Manual Adjustment Of Set Values

    PSI 9000 T Series 3.4.6 Manual adjustment of set values The set values for voltage, current and power are the fundamental operating possibilities of a power supply and hence the two rotary knobs on the front of the device are always assigned to two of the values in manual opera- tion.

  • Page 126: Switching The Main Screen View

    PSI 9000 T Series 3.4.7 Switching the main screen view The main screen, also called status page, with its set values, actual values and device status can be switched from the standard view mode with three or four values to a simpler mode with only voltage and current display.

  • Page 127: Recording To Usb Stick (Logging)

    PSI 9000 T Series 3.4.9 Recording to USB stick (logging) Device data can be recorded to USB stick (2.0, 3.0, not all vendors supported) anytime. For specifications of the USB stick and the generated log files refer to section „1.9.5.5. USB port (front side)“. The logging stores files of CSV format on the stick. The layout of the log data is the same as when logging via PC with software EA Power Control. The advantage of USB logging over PC logging is the mobility and that no PC is required. The logging feature just has to be activated and configured in the MENU. 3.4.9.1 Configuration Also see section 3.4.3.7.

  • Page 128: Remote Control

    Programming details for the interfaces, the communication protocols etc. are to be found in the documentation “Programming Guide ModBus & SCPI“ which is supplied on the included USB stick or which is available as down- load from the EA Elektro-Automatik website. EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de...

  • Page 129: Remote Control Via The Analog Interface (Ai)

    PSI 9000 T Series 3.5.4 Remote control via the analog interface (AI) 3.5.4.1 General The optionally available, galvanically isolated, 15-pole analog interface (short: AI, also see section 1.9.9) is located on the back side of the device after installation and offers the following possibilities: • Remote control of current, voltage, power and internal resistance...
  • Page 130 PSI 9000 T Series 3.5.4.3 Acknowledging device alarms Device alarms (see 3.6.2) are always indicated in the front display and some of them are also reported as signal on the analog interface socket (see 3.5.4.4), for example the overvoltage alarm (OV), which is considered as critical.
  • Page 131 PSI 9000 T Series 3.5.4.5 Overview of the Sub-D Socket 3.5.4.6 Simplified diagram of the pins Digital Input (DI) Analog Input (AI) V~0.5 It requires to use a switch with low resist- High resistance input (impedance ance (relay, switch, circuit breaker etc.) in >40 k...
  • Page 132 PSI 9000 T Series • Remote control is not active In this mode of operation pin “REM-SB” can serve as lock, preventing the DC output from being switched on by any means. This results in following possible situations: Parameter  Behaviour output „REM-SB“...

  • Page 133: Alarms And Monitoring

    PSI 9000 T Series Alarms and monitoring 3.6.1 Definition of terms There is a clear distinction between device alarms (see „3.3. Alarm conditions“), such as overvoltage protection, and user defined events, such as OVD (overvoltage detection). Whilst device alarms serve to protect the device and the connected load by initially switching off the DC output, user defined events can switch off the DC output (Action = ALARM), but can also simply make the user aware by a pop-up in the display. The actions driven by user...
  • Page 134 PSI 9000 T Series These device alarms can’t be configured and are based on hardware: Alarm Meaning Description Indication AC supply over- or undervoltage. Triggers an alarm if the AC supply is out of specification or when the device is cut from supply, for example Display, analog & Power Fail when switching it off with the power switch. The DC output will be digital interface switched off.

  • Page 135: Control Panel (Hmi) Lock

    PSI 9000 T Series As soon as an event is set up with an action other than “NONE” and with accepted settings, an incident can occur whether the DC output is switched on or off. On leaving the pages “User events” or “Settings” an event can be directly displayed.

  • Page 136: Limits Lock

    PSI 9000 T Series Limits lock In order to avoid the alteration of the adjustment limits (also see „3.4.4. Adjustment limits (Limits)“) by an unprivi- leged user, the screen with the adjustment limit settings (“Limits”) can be locked by a PIN code. The menu pages “Limit Settings”...
  • Page 137 PSI 9000 T Series ► How to load a user profile to work with While the DC output is switched off, tap the touch area on the main screen In the menu page, tap on “Page 2” and then on “Profiles”.

  • Page 138: The Function Generator

    PSI 9000 T Series 3.10 The function generator 3.10.1 Introduction The built-in function generator (short: FG) is able to create various signal forms and apply them to the set value of voltage or current. All functions are based on a customisable arbitrary generator. In manual operation, the separate functions are available for selection and configuration on the front panel. In remote control, all functions are configured using...

  • Page 139: Method Of Operation

    PSI 9000 T Series 3.10.2.3 Possible technical complications Operation of switching mode power supplies as a voltage source can, when applying a function to the output volt- age, lead to damage of the output capacitors due to continuous charging/discharging which causes overheating.

  • Page 140: Sine Wave Function

    PSI 9000 T Series The static values are applied to the DC output immediately after loading the function, because it switches the DC output on automatically in order to settle the start situation. These static values represent start and end values for the progress of the function, so that the function does not need to start from 0.

  • Page 141: Triangular Function

    PSI 9000 T Series 3.10.6 Triangular function The following parameters can be configured for a triangular wave function: Value Range Description Ampl. 0...(Nominal value - (Offset)) of U, I Amplitude of the signal to be generated Offset 0...(Nominal value - (Ampl.)) of U, I Offset, based on the foot of the triangular wave 0.1 ms...36000 s...

  • Page 142: Trapezoidal Function

    PSI 9000 T Series 3.10.8 Trapezoidal function The following parameters can be configured for a trapezoidal curve function: Value Range Description Ampl. 0...(Nominal value - (Offset)) of U, I Amplitude of the signal to be generated Offset 0...(Nominal value - (Ampl.)) of U, I Offset, based on the foot of the trapezium 0.1 ms...36000 s...

  • Page 143: 3.10.10 Arbitrary Function

    PSI 9000 T Series 3.10.10 Arbitrary function The arbitrary (freely definable) function offers the user further scope. Up to 100 sequences are available for use for current I or voltage U, all of which have the same parameters but which can be differently configured so that a complex function process can be built up. The 100 sequences can run one after another in a sequence block, and this sequence block can then be repeated many times or endlessly. From the 100 sequences a block can be freely defined to run from sequence x to sequence y. A sequence or sequence block acts only on current or volt-...
  • Page 144 PSI 9000 T Series Schematic diagram: Applications and results: Example 2 Focussing 1 cycle of 1 sequence from 100: The DC values at start and end are the same but the AC (amplitude) not. The end value is higher than the start so that the amplitude increases with each new half sine wave continuously through the sequence.
  • Page 145 PSI 9000 T Series By linking together a number of differently configured sequences, complex progressions can be created. Smart configuration of the arbitrary generator can be used to match triangular, sine, rectangular or trapezoidal wave func- tions and thus, e.g. a sequence of rectangular waves with differing amplitudes or duty cycles could be produced. Assignment to U or I makes 100 sequences available for the use on either current or voltage, but not on a mix of both.
  • Page 146 PSI 9000 T Series 3.10.10.1 Loading and saving the arbitrary function The 100 sequences of the arbitrary function, which can be manually configured with the control panel of the de- vice and which are applicable either to voltage (U) or current (I), can be saved to or loaded from a common USB stick via the front side USB port. Generally, all 100 sequences are saved or loaded using a text file of type CSV (semicolon separator), which represents a table of values.

  • Page 147: 3.10.11 Remote Control Of The Function Generator

    PSI 9000 T Series ► How to save a sequence table (100 sequences) to a USB stick: Do not plug the USB stick yet or remove it. Access the function selection menu of the function generator via MENU -> Function Generator -> Arbitrary Tap on , then . The device will request you to plug the USB stick now.

  • Page 148: Other Applications

    PSI 9000 T Series 3.11 Other applications 3.11.1 Series connection Series connection of two or multiple devices is basically possible, but for reasons of safety and isolation following restrictions apply: • Both, negative (DC-) and positive (DC+) output poles are coupled to PE via type X capacitors, limiting the max.
  • Page 149 PSI 9000 T Series Service and maintenance Maintenance / cleaning The device needs no maintenance. Cleaning may be needed for the internal fan, the frequency of cleanse is depending on the ambient conditions. The fan serves to cool the components which are heated by the inherent power loss. A heavily dirt filled fan can lead to insufficient airflow and therefore the DC output would switch off too...
  • Page 150 4.3.1 Preface The devices of series PSI 9000 T feature a function to readjust the most important output values when doing a calibration and in case these values have moved out of tolerance. The readjustment is limited to compensate small differences of up to 1% or 2% of the max. value. There are several reasons which could make it necessary to readjust a unit: component aging, extreme ambient conditions, high frequent use.
  • Page 151 PSI 9000 T Series 4.3.3.1 Set values ► How to calibrate the voltage Connect a multimeter to the DC output. Connect a load and set its cur- rent to approx. 5% of the nominal current of the power supply, in this example ~3 A, and 0 V (if the load is electronic).
  • Page 152 PSI 9000 T Series 4.3.3.3 Save and exit After calibration you may furthermore enter the current date as “calibration date” by tapping in the selection screen and enter the date in format YYYY / MM / DD. Last but not least save the calibration data permanently by tapping Leaving the calibration selection menu without tapping “Save and exit”...
  • Page 154 EA-Elektro-Automatik GmbH & Co. KG Development - Production - Sales Helmholtzstraße 31-37 41747 Viersen Germany Fon: +49 2162 37 850 Fax: +49 02162 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
