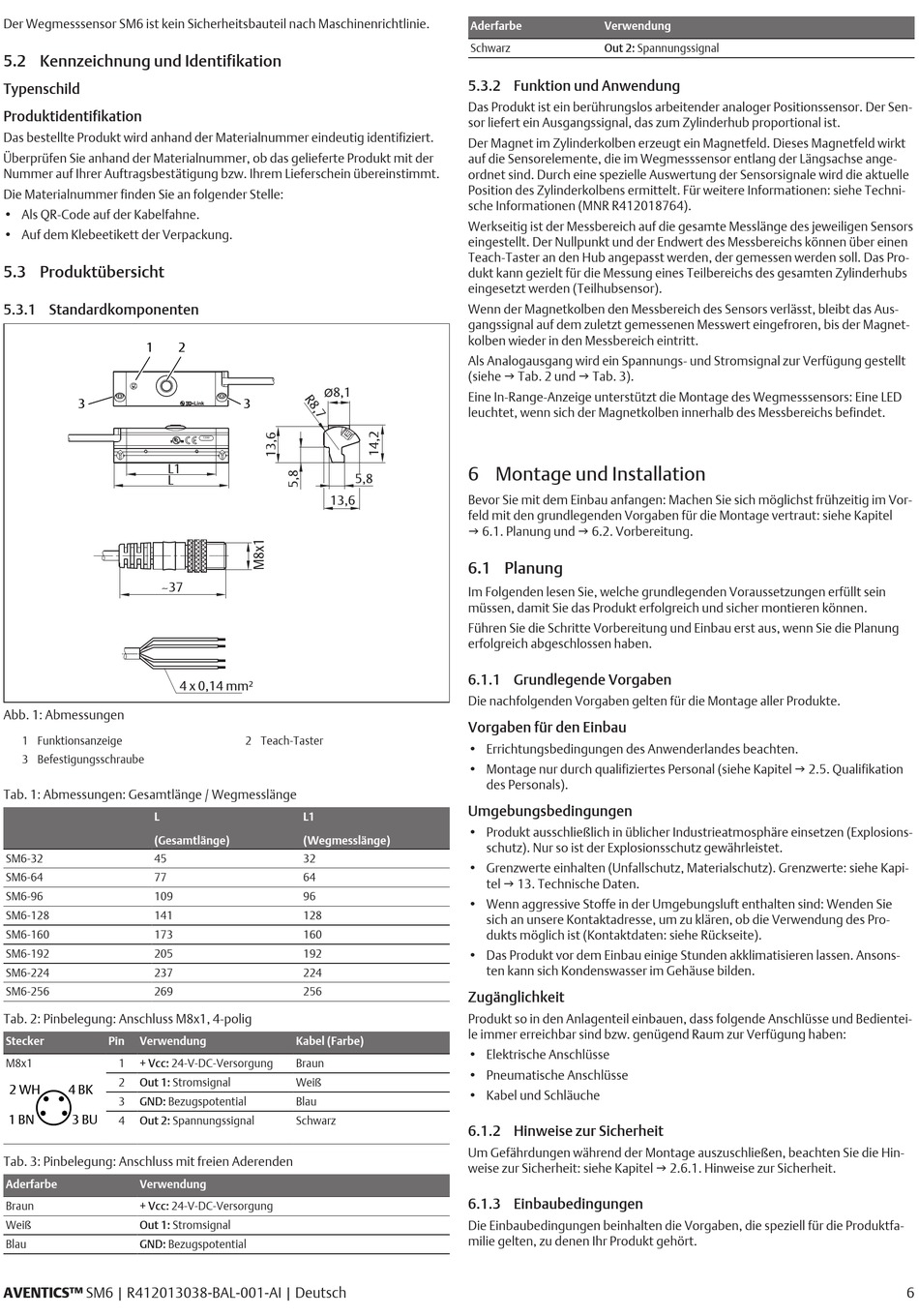

Der Wegmesssensor SM6 ist kein Sicherheitsbauteil nach Maschinenrichtlinie.

5.2 Kennzeichnung und Identifikation

Typenschild
Produktidentifikation
Das bestellte Produkt wird anhand der Materialnummer eindeutig identifiziert.
Überprüfen Sie anhand der Materialnummer, ob das gelieferte Produkt mit der
Nummer auf Ihrer Auftragsbestätigung bzw. Ihrem Lieferschein übereinstimmt.
Die Materialnummer finden Sie an folgender Stelle:
• Als QR-Code auf der Kabelfahne.
• Auf dem Klebeetikett der Verpackung.
5.3 Produktübersicht

5.3.1 Standardkomponenten

1
3
L1
L
37
Abb. 1: Abmessungen
1 Funktionsanzeige
3 Befestigungsschraube
Tab. 1: Abmessungen: Gesamtlänge / Wegmesslänge
L
(Gesamtlänge)
SM6-32 45
SM6-64 77
SM6-96 109
SM6-128 141
SM6-160 173
SM6-192 205
SM6-224 237
SM6-256 269
Tab. 2: Pinbelegung: Anschluss M8x1, 4-polig
Stecker Pin Verwendung
M8x1 1 + Vcc: 24-V-DC-Versorgung
2 Out 1: Stromsignal
2 WH 4 BK
3 GND: Bezugspotential
1 BN 3 BU
4 Out 2: Spannungssignal
Tab. 3: Pinbelegung: Anschluss mit freien Aderenden
Aderfarbe Verwendung
Braun + Vcc: 24-V-DC-Versorgung
Weiß Out 1: Stromsignal
Blau GND: Bezugspotential
AVENTICS™ SM6 | R412013038-BAL-001-AI | Deutsch
2
8,1
3
7290
13,6
4 x 0,14 mm²
2 Teach-Taster
L1
(Wegmesslänge)
32
64
96
128
160
192
224
256
Kabel (Farbe)
Braun
Weiß
Blau
Schwarz
Aderfarbe
Schwarz

5.3.2 Funktion und Anwendung

Das Produkt ist ein berührungslos arbeitender analoger Positionssensor. Der Sen-
sor liefert ein Ausgangssignal, das zum Zylinderhub proportional ist.
Der Magnet im Zylinderkolben erzeugt ein Magnetfeld. Dieses Magnetfeld wirkt
auf die Sensorelemente, die im Wegmesssensor entlang der Längsachse ange-
ordnet sind. Durch eine spezielle Auswertung der Sensorsignale wird die aktuelle
Position des Zylinderkolbens ermittelt. Für weitere Informationen: siehe Techni-
sche Informationen (MNR R412018764).
Werkseitig ist der Messbereich auf die gesamte Messlänge des jeweiligen Sensors
eingestellt. Der Nullpunkt und der Endwert des Messbereichs können über einen
Teach-Taster an den Hub angepasst werden, der gemessen werden soll. Das Pro-
dukt kann gezielt für die Messung eines Teilbereichs des gesamten Zylinderhubs
eingesetzt werden (Teilhubsensor).
Wenn der Magnetkolben den Messbereich des Sensors verlässt, bleibt das Aus-
gangssignal auf dem zuletzt gemessenen Messwert eingefroren, bis der Magnet-
kolben wieder in den Messbereich eintritt.
Als Analogausgang wird ein Spannungs- und Stromsignal zur Verfügung gestellt
(siehe g Tab. 2 und g Tab. 3).
Eine In-Range-Anzeige unterstützt die Montage des Wegmesssensors: Eine LED
leuchtet, wenn sich der Magnetkolben innerhalb des Messbereichs befindet.

6 Montage und Installation

5,8
Bevor Sie mit dem Einbau anfangen: Machen Sie sich möglichst frühzeitig im Vor-
feld mit den grundlegenden Vorgaben für die Montage vertraut: siehe Kapitel
g 6.1. Planung und g 6.2. Vorbereitung.

6.1 Planung

Im Folgenden lesen Sie, welche grundlegenden Voraussetzungen erfüllt sein
müssen, damit Sie das Produkt erfolgreich und sicher montieren können.
Führen Sie die Schritte Vorbereitung und Einbau erst aus, wenn Sie die Planung
erfolgreich abgeschlossen haben.

6.1.1 Grundlegende Vorgaben

Die nachfolgenden Vorgaben gelten für die Montage aller Produkte.
Vorgaben für den Einbau
• Errichtungsbedingungen des Anwenderlandes beachten.
• Montage nur durch qualifiziertes Personal (siehe Kapitel g 2.5. Qualifikation
des Personals).
Umgebungsbedingungen
• Produkt ausschließlich in üblicher Industrieatmosphäre einsetzen (Explosions-
schutz). Nur so ist der Explosionsschutz gewährleistet.
• Grenzwerte einhalten (Unfallschutz, Materialschutz). Grenzwerte: siehe Kapi-
tel g 13. Technische Daten.
• Wenn aggressive Stoffe in der Umgebungsluft enthalten sind: Wenden Sie
sich an unsere Kontaktadresse, um zu klären, ob die Verwendung des Pro-
dukts möglich ist (Kontaktdaten: siehe Rückseite).
• Das Produkt vor dem Einbau einige Stunden akklimatisieren lassen. Ansons-
ten kann sich Kondenswasser im Gehäuse bilden.
Zugänglichkeit
Produkt so in den Anlagenteil einbauen, dass folgende Anschlüsse und Bedientei-
le immer erreichbar sind bzw. genügend Raum zur Verfügung haben:
• Elektrische Anschlüsse
• Pneumatische Anschlüsse
• Kabel und Schläuche

6.1.2 Hinweise zur Sicherheit

Um Gefährdungen während der Montage auszuschließen, beachten Sie die Hin-
weise zur Sicherheit: siehe Kapitel g 2.6.1. Hinweise zur Sicherheit.

6.1.3 Einbaubedingungen

Die Einbaubedingungen beinhalten die Vorgaben, die speziell für die Produktfa-
milie gelten, zu denen Ihr Produkt gehört.
Verwendung
Out 2: Spannungssignal
