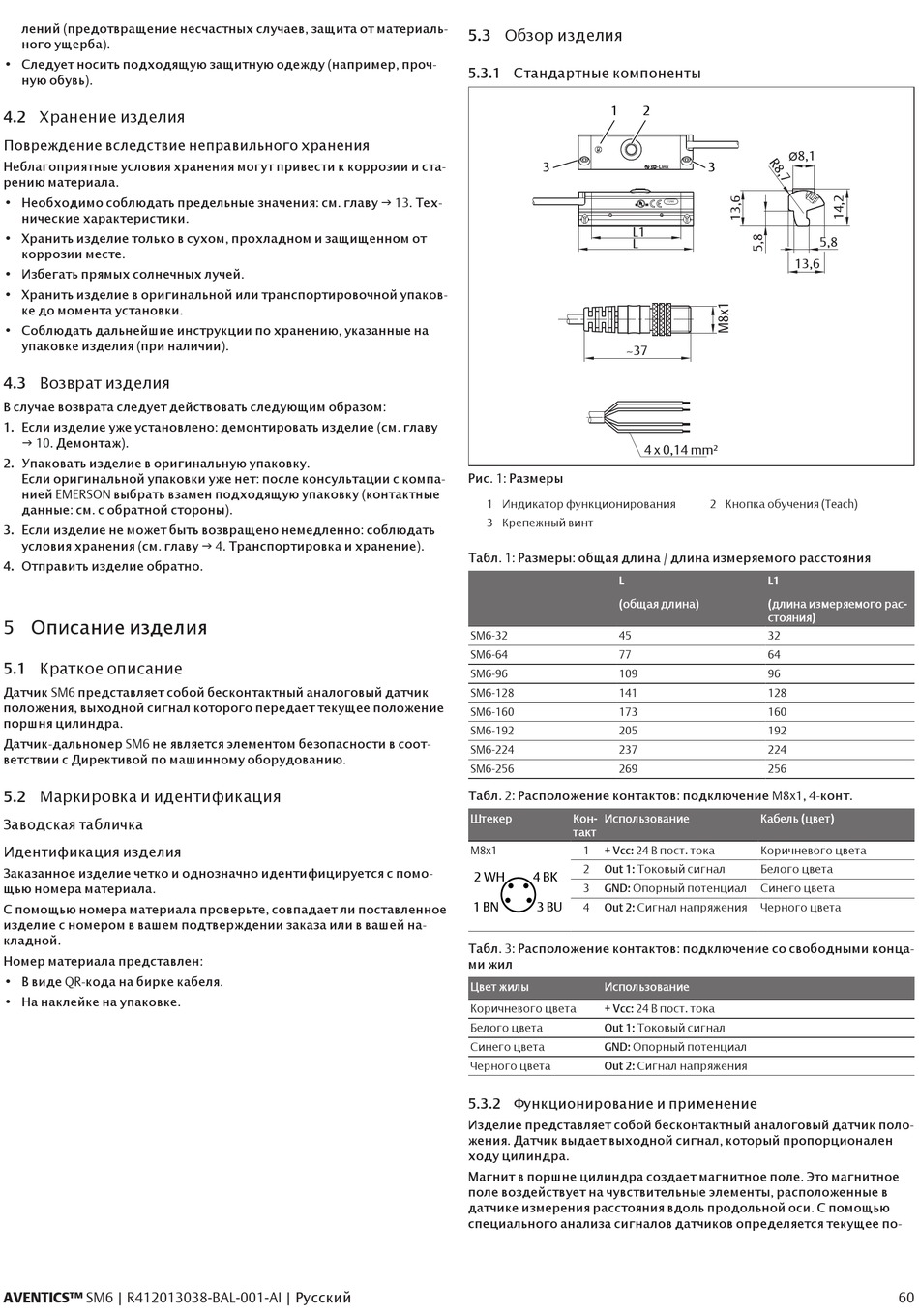

лений (предотвращение несчастных случаев, защита от материаль-
ного ущерба).
• Следует носить подходящую защитную одежду (например, проч-
ную обувь).
4.2 Хранение изделия
Повреждение вследствие неправильного хранения
Неблагоприятные условия хранения могут привести к коррозии и ста-
рению материала.
• Необходимо соблюдать предельные значения: см. главу g 13. Тех-
нические характеристики.
• Хранить изделие только в сухом, прохладном и защищенном от
коррозии месте.
• Избегать прямых солнечных лучей.
• Хранить изделие в оригинальной или транспортировочной упаков-
ке до момента установки.
• Соблюдать дальнейшие инструкции по хранению, указанные на
упаковке изделия (при наличии).
4.3 Возврат изделия
В случае возврата следует действовать следующим образом:
1. Если изделие уже установлено: демонтировать изделие (см. главу
g 10. Демонтаж).
2. Упаковать изделие в оригинальную упаковку.
Если оригинальной упаковки уже нет: после консультации с компа-
нией EMERSON выбрать взамен подходящую упаковку (контактные
данные: см. с обратной стороны).
3. Если изделие не может быть возвращено немедленно: соблюдать
условия хранения (см. главу g 4. Транспортировка и хранение).
4. Отправить изделие обратно.
5 Описание изделия
5.1 Краткое описание
Датчик SM6 представляет собой бесконтактный аналоговый датчик
положения, выходной сигнал которого передает текущее положение
поршня цилиндра.
Датчик-дальномер SM6 не является элементом безопасности в соот-
ветствии с Директивой по машинному оборудованию.
5.2 Маркировка и идентификация
Заводская табличка
Идентификация изделия
Заказанное изделие четко и однозначно идентифицируется с помо-
щью номера материала.
С помощью номера материала проверьте, совпадает ли поставленное
изделие с номером в вашем подтверждении заказа или в вашей на-
кладной.
Номер материала представлен:
• В виде QR-кода на бирке кабеля.
• На наклейке на упаковке.
AVENTICS™ SM6 | R412013038-BAL-001-AI | Русский
5.3 Обзор изделия
5.3.1 Стандартные компоненты
1
3
L1
L
37
Рис. 1: Размеры
1 Индикатор функционирования
3 Крепежный винт
Табл. 1: Размеры: общая длина / длина измеряемого расстояния
L
(общая длина)
SM6-32 45
SM6-64 77
SM6-96 109
SM6-128 141
SM6-160 173
SM6-192 205
SM6-224 237
SM6-256 269
Табл. 2: Расположение контактов: подключение M8x1, 4-конт.
Штекер Кон- Использование
такт
M8x1 1 + Vcc: 24 В пост. тока
Out 1: Токовый сигнал
2
2 WH 4 BK
3 GND: Опорный потенциал
1 BN 3 BU
4 Out 2: Сигнал напряжения
Табл. 3: Расположение контактов: подключение со свободными конца-
ми жил
Цвет жилы Использование
Коричневого цвета + Vcc: 24 В пост. тока
Белого цвета Out 1: Токовый сигнал
Синего цвета GND: Опорный потенциал
Черного цвета Out 2: Сигнал напряжения
5.3.2 Функционирование и применение
Изделие представляет собой бесконтактный аналоговый датчик поло-
жения. Датчик выдает выходной сигнал, который пропорционален
ходу цилиндра.
Магнит в поршне цилиндра создает магнитное поле. Это магнитное
поле воздействует на чувствительные элементы, расположенные в
датчике измерения расстояния вдоль продольной оси. С помощью
специального анализа сигналов датчиков определяется текущее по-
2
8,1
3
7290
13,6
4 x 0,14 mm²
2 Кнопка обучения (Teach)
L1
(длина измеряемого рас-
стояния)
32
64
96
128
160
192
224
256
Кабель (цвет)
Коричневого цвета
Белого цвета
Синего цвета
Черного цвета
5,8
