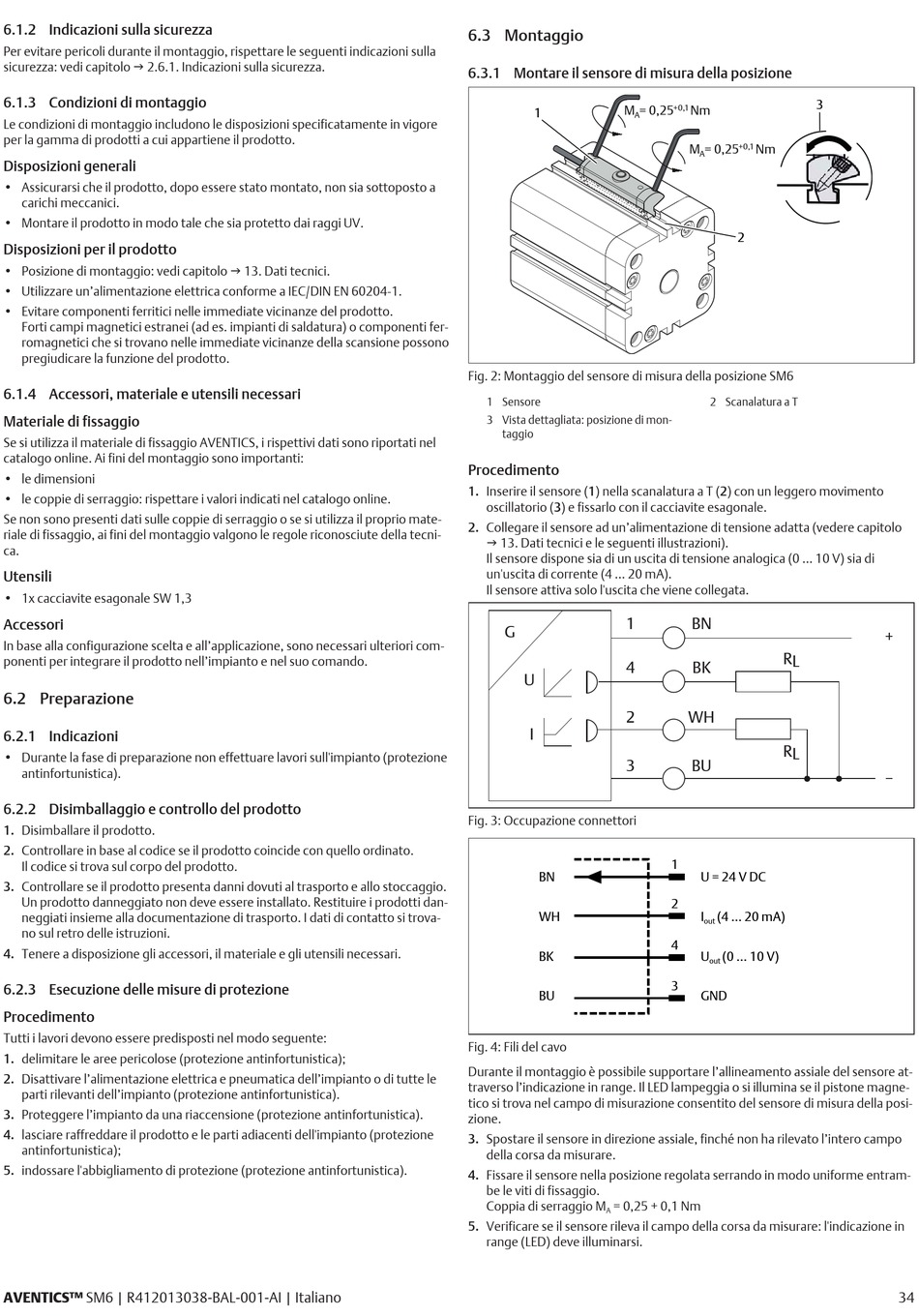

6.1.2 Indicazioni sulla sicurezza

Per evitare pericoli durante il montaggio, rispettare le seguenti indicazioni sulla
sicurezza: vedi capitolo g 2.6.1. Indicazioni sulla sicurezza.

6.1.3 Condizioni di montaggio

Le condizioni di montaggio includono le disposizioni specificatamente in vigore
per la gamma di prodotti a cui appartiene il prodotto.
Disposizioni generali
• Assicurarsi che il prodotto, dopo essere stato montato, non sia sottoposto a
carichi meccanici.
• Montare il prodotto in modo tale che sia protetto dai raggi UV.
Disposizioni per il prodotto
• Posizione di montaggio: vedi capitolo g 13. Dati tecnici.
• Utilizzare un'alimentazione elettrica conforme a IEC/DIN EN 60204-1.
• Evitare componenti ferritici nelle immediate vicinanze del prodotto.
Forti campi magnetici estranei (ad es. impianti di saldatura) o componenti fer-
romagnetici che si trovano nelle immediate vicinanze della scansione possono
pregiudicare la funzione del prodotto.

6.1.4 Accessori, materiale e utensili necessari

Materiale di fissaggio
Se si utilizza il materiale di fissaggio AVENTICS, i rispettivi dati sono riportati nel
catalogo online. Ai fini del montaggio sono importanti:
• le dimensioni
• le coppie di serraggio: rispettare i valori indicati nel catalogo online.
Se non sono presenti dati sulle coppie di serraggio o se si utilizza il proprio mate-
riale di fissaggio, ai fini del montaggio valgono le regole riconosciute della tecni-
ca.
Utensili
• 1x cacciavite esagonale SW 1,3
Accessori
In base alla configurazione scelta e all'applicazione, sono necessari ulteriori com-
ponenti per integrare il prodotto nell'impianto e nel suo comando.

6.2 Preparazione

6.2.1 Indicazioni

• Durante la fase di preparazione non effettuare lavori sull'impianto (protezione
antinfortunistica).

6.2.2 Disimballaggio e controllo del prodotto

1. Disimballare il prodotto.
2. Controllare in base al codice se il prodotto coincide con quello ordinato.
Il codice si trova sul corpo del prodotto.
3. Controllare se il prodotto presenta danni dovuti al trasporto e allo stoccaggio.
Un prodotto danneggiato non deve essere installato. Restituire i prodotti dan-
neggiati insieme alla documentazione di trasporto. I dati di contatto si trova-
no sul retro delle istruzioni.
4. Tenere a disposizione gli accessori, il materiale e gli utensili necessari.

6.2.3 Esecuzione delle misure di protezione

Procedimento
Tutti i lavori devono essere predisposti nel modo seguente:
1. delimitare le aree pericolose (protezione antinfortunistica);
2. Disattivare l'alimentazione elettrica e pneumatica dell'impianto o di tutte le
parti rilevanti dell'impianto (protezione antinfortunistica).
3. Proteggere l'impianto da una riaccensione (protezione antinfortunistica).
4. lasciare raffreddare il prodotto e le parti adiacenti dell'impianto (protezione
antinfortunistica);
5. indossare l'abbigliamento di protezione (protezione antinfortunistica).
AVENTICS™ SM6 | R412013038-BAL-001-AI | Italiano

6.3 Montaggio

6.3.1 Montare il sensore di misura della posizione

M = 0,25
1
A
Fig. 2: Montaggio del sensore di misura della posizione SM6
1 Sensore
3 Vista dettagliata: posizione di mon-
taggio
Procedimento
1. Inserire il sensore (1) nella scanalatura a T (2) con un leggero movimento
oscillatorio (3) e fissarlo con il cacciavite esagonale.
2. Collegare il sensore ad un'alimentazione di tensione adatta (vedere capitolo
g 13. Dati tecnici e le seguenti illustrazioni).
Il sensore dispone sia di un uscita di tensione analogica (0 ... 10 V) sia di
un'uscita di corrente (4 ... 20 mA).
Il sensore attiva solo l'uscita che viene collegata.
1
G
4
U
2
I
3
Fig. 3: Occupazione connettori
BN
WH
BK
BU
Fig. 4: Fili del cavo
Durante il montaggio è possibile supportare l'allineamento assiale del sensore at-
traverso l'indicazione in range. Il LED lampeggia o si illumina se il pistone magne-
tico si trova nel campo di misurazione consentito del sensore di misura della posi-
zione.
3. Spostare il sensore in direzione assiale, finché non ha rilevato l'intero campo
della corsa da misurare.
4. Fissare il sensore nella posizione regolata serrando in modo uniforme entram-
be le viti di fissaggio.
Coppia di serraggio M = 0,25 + 0,1 Nm
A
5. Verificare se il sensore rileva il campo della corsa da misurare: l'indicazione in
range (LED) deve illuminarsi.
3
+0,1 Nm
M = 0,25 +0,1 Nm
A
2
2 Scanalatura a T
BN
R L
BK
WH
R L
BU
1
U = 24 V DC
2
I (4 ... 20 mA)
out
4
U (0 ... 10 V)
out
3
GND
+
–
