Betriebsanleitung | Operating instructions | Notice d'instruction
Istruzioni per l'uso | Instrucciones de servicio | Bruksanvisning | Инструкция по
эксплуатации
R412013038-BAL-001-AI
2021-11; Replaces: 2015-03
DE/EN/FR/IT/ES/SV/RU

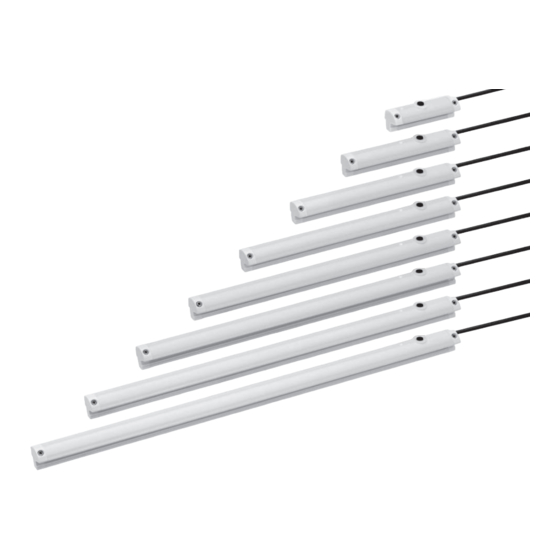

AVENTICS™ SM6
Wegmesssensor
Distance measuring sensor
Capteur de déplacement
Sensore di misura della posizione
Sensor de medición de recorrido
Vägmätsensor
Датчик-дальномер
