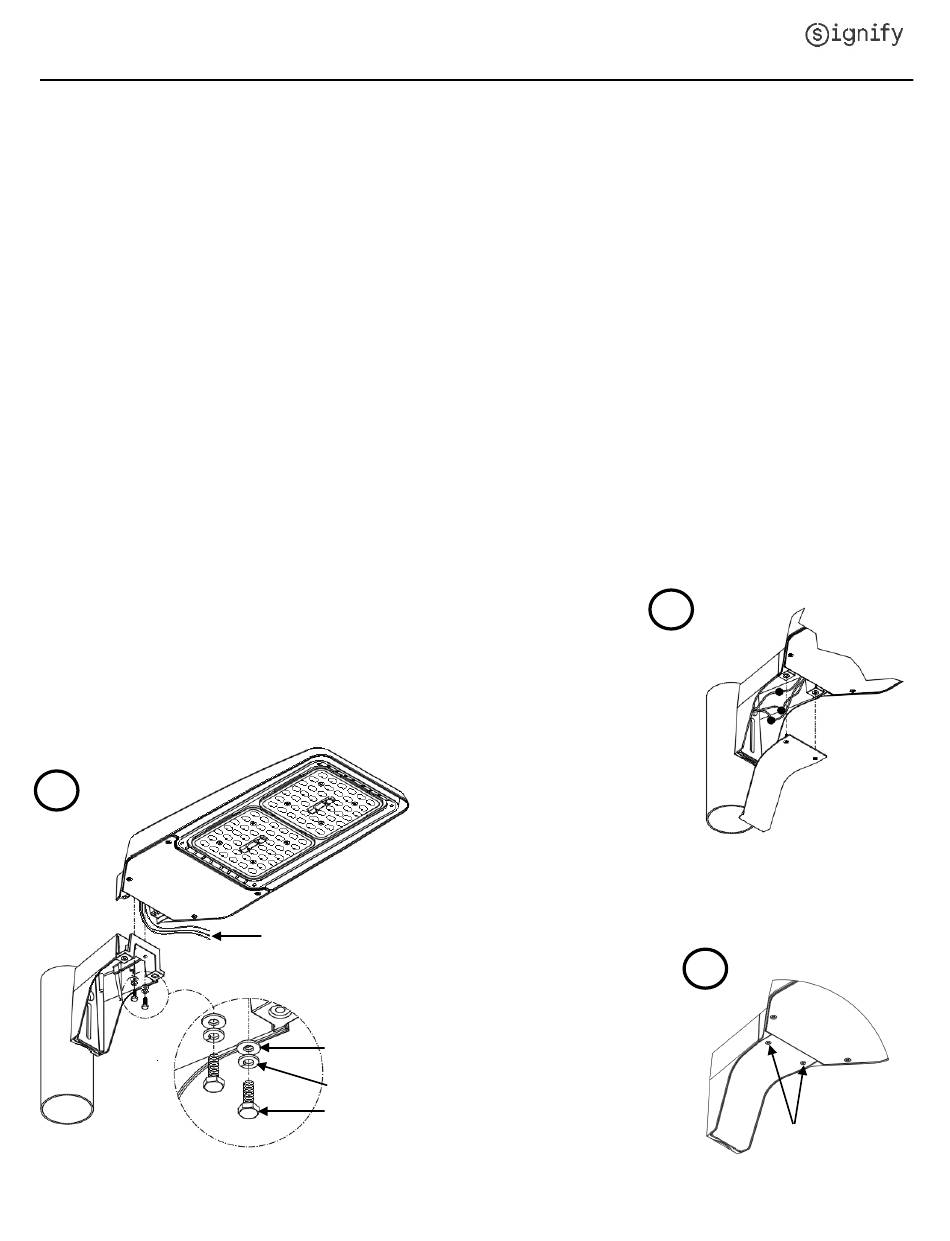

Installation avec le bras Standard: AR1
4. Replier les fils du luminaire vers l'avant. Glisser le luminaire sur le bras de
montage. Serrer les boulons (2x) 1/4''-20 x 3/4'', rondelle fendue et
rondelle plate. Couple de serrage:
Note: Lorsque le couple de serrage est appliquer sur les 2 boulons répété
l'opération jusqu'à ce que le couple de serrage soit stable.
5. Lorsque le luminaire est installer et que le couple de serrage est
correctement appliquer. Faire les connections électrique en suivant le
schéma approprier.
Note:
* Le 0-10V et fils de dérivation sont optionnels.
* Les connecteurs ne sont pas fournis.
6. Installer le couvercle du bras en utilisant les vis #10-24.
Couple de serrage: 18in-lbs
4
page www.lumec.com
www.gardcolighting.com
Instructions d'installation
130lbs-po
Fils
Rondelle plate
Rondelle fendue
Boulon 1/4-20 x 3/4''
442296100981 rev:c
5
6
Vis 10-24
