OPF-S/OPF-M/OPS-L

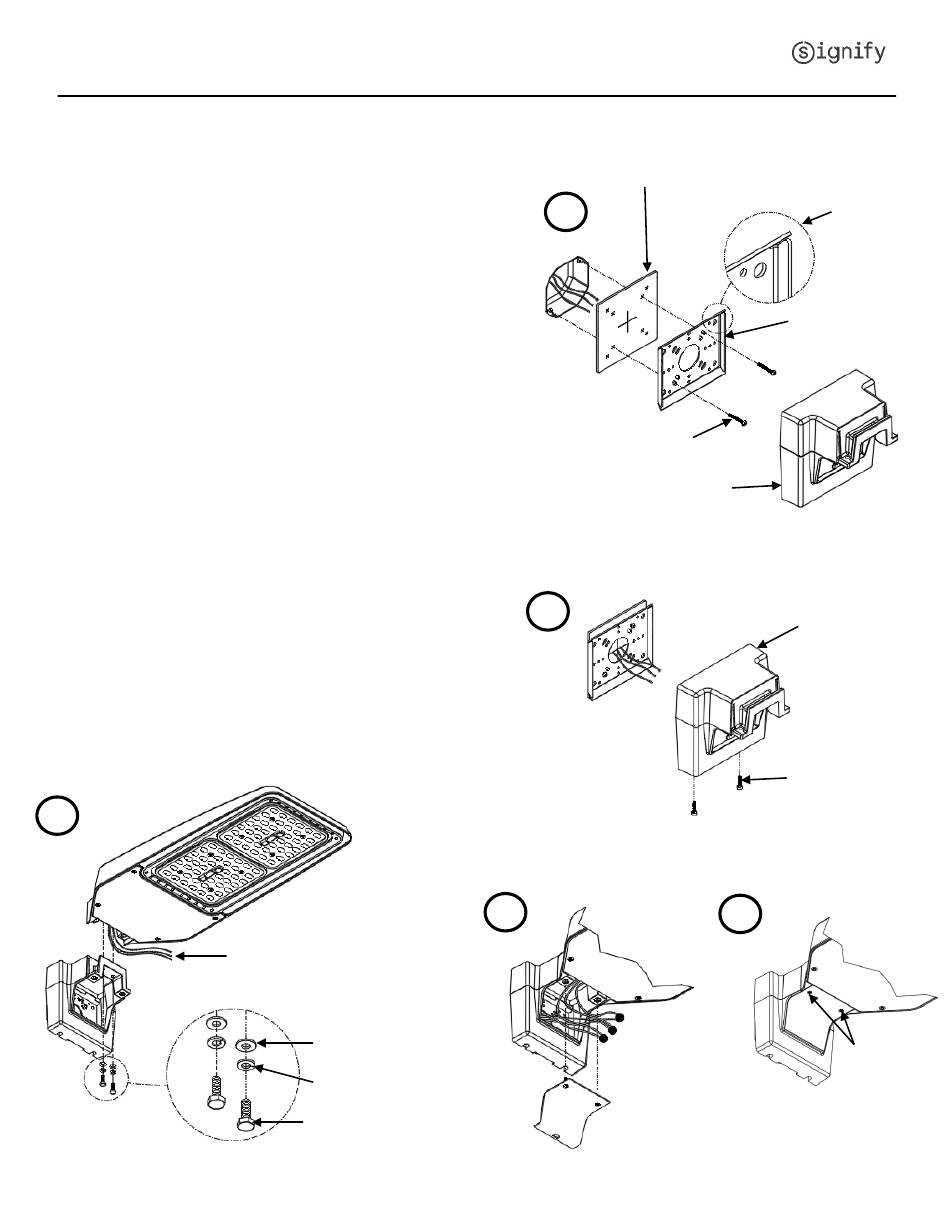

Installation avec le bras mural: WAL
1. Installer le joint d'étanchiété en mousse sur la boite de connection.
Installer la plaque murale sur le joint d'étanchiété en mousse en
utilisant les vis de montages (non-incluses).
Passer les fils au centre du joint d'étanchiété en mousse
et la plaque murale.
NOTE: Ne pas monter les OPF-M et OPF-L directement sur la boite de
connection. Utiliser les trous situer dans les coins de la plaque de
montage pour monter directement sur la structure du mur.
2. Installer le bras murale sur la plaque murale en utilisant les vis allen (2x)
10-24. Utiliser une clé allen 5/32" (non-incluse).
3. Replier les fils du luminaire vers l'avant.
Glisser le luminaire sur le bras de montage.
Serrer les boulons (2x) 1/4''-20 x 3/4'', rondelle fendue et rondelle plate.
Couple de serrage: 130lbs-po
4. Lorsque le luminaire est installer et que le couple de serrage est
correctement appliquer. Faire les connections électrique en
suivant le schéma approprier.
Note:
* Le 0-10V et fils de dérivation sont optionnels.
* Les connecteurs ne sont pas fournis.
5. Installer le couvercle du bras en utilisant les vis #10-24.
Couple de serrage: 18lbs-po
3
page
www.gardcolighting.com
Installation Instructions
Fils
Rondelle plate
Rondelle fendue
Boulon 1/4-20 x 3/4''
Joint d'étanchiété en mousse
1
Vis de boite
de jonction
Bras murale
2
4
442296100981 rev:c
Utiliser ces
trous de
montage
Pour les OPF-M
et OPF-L
Plaque murale
Bras murale
Vis allen #10-24
5
Vis 10-24
