OPF-S/OPF-M/OPS-L

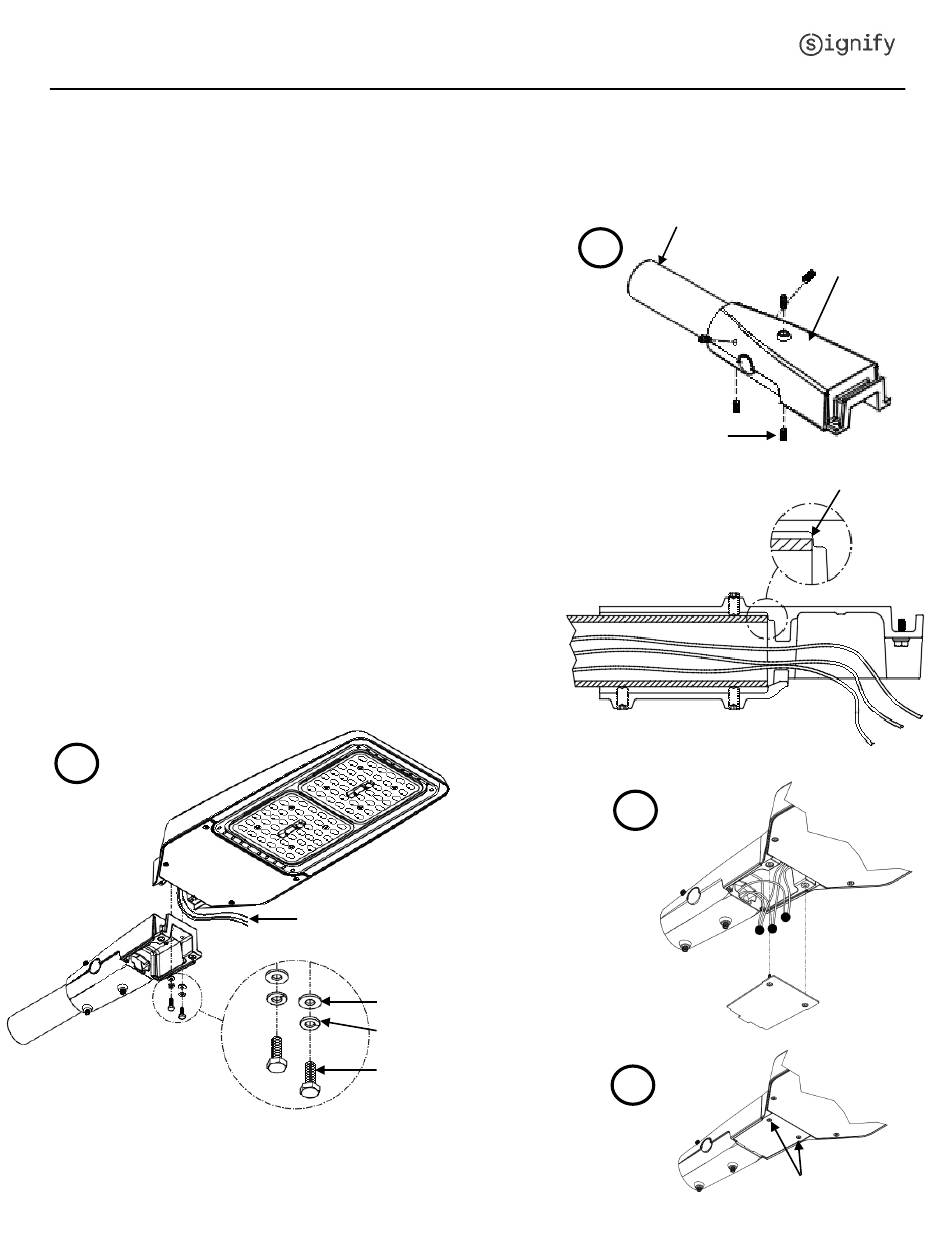

Installation avec le bras de montage latéral: MAR
1. Insérer le bras de montage lateral (MAR) sur le tenon 2-3/8''.
S'assurer que les fils ne soient pas coincés.
Fixer le bras de montage latéral (MAR) en utilisant les vis de serrage
allen (5x) 3/8-16 x 3/4". Couple de serrage: 30ft-lbs
Note:
S'assurer que le tenon atteigne le mur intérieur du bras de
montage latéral (MAR).
2. Replier les fils du luminaire vers l'avant.
Glisser le luminaire sur le bras de montage.
Serrer les boulons (2x) 1/4''-20 x 3/4'', rondelle fendue et rondelle plate.
Couple de serrage: 130lbs-po
3. Lorsque le luminaire est installer et que le couple de serrage est
correctement appliquer. Faire les connections électrique en
suivant le schéma approprier.
Note:
* Le 0-10V et fils de dérivation sont optionnels.
* Les connecteurs ne sont pas fournis.
4. Installer le couvercle du bras en utilisant les vis #10-24.
Couple de serrage: 18in-lbs
2
page
www.gardcolighting.com
Installation Instructions
Fils
Rondelle plate
Rondelle fendue
Boulon 1/4-20 x 3/4''
442296100981 rev:c
Tenon 2-3/8''
1
Vis allen
(5x) 3/8-16
3
4
Bras de
montage latéral
Mur intérieur
Vis 10-24
