GRUNDFOS INSTRUCTIONS

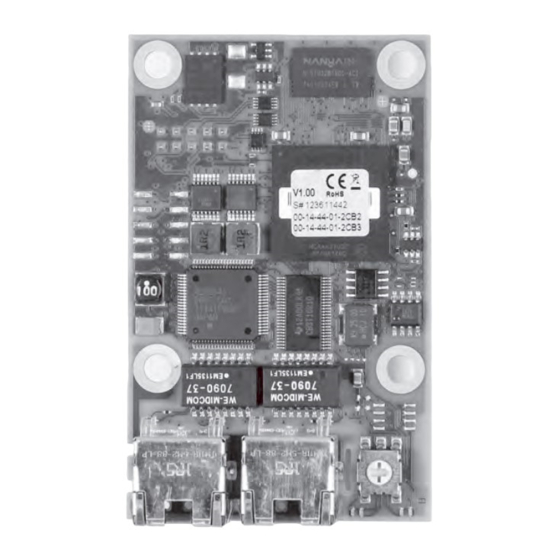

CIM 500 ethernet module
Installation and operating instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CIM 500 and is the answer not in the manual?

Questions and answers

Related Manuals for Grundfos CIM 500

Summary of Contents for Grundfos CIM 500

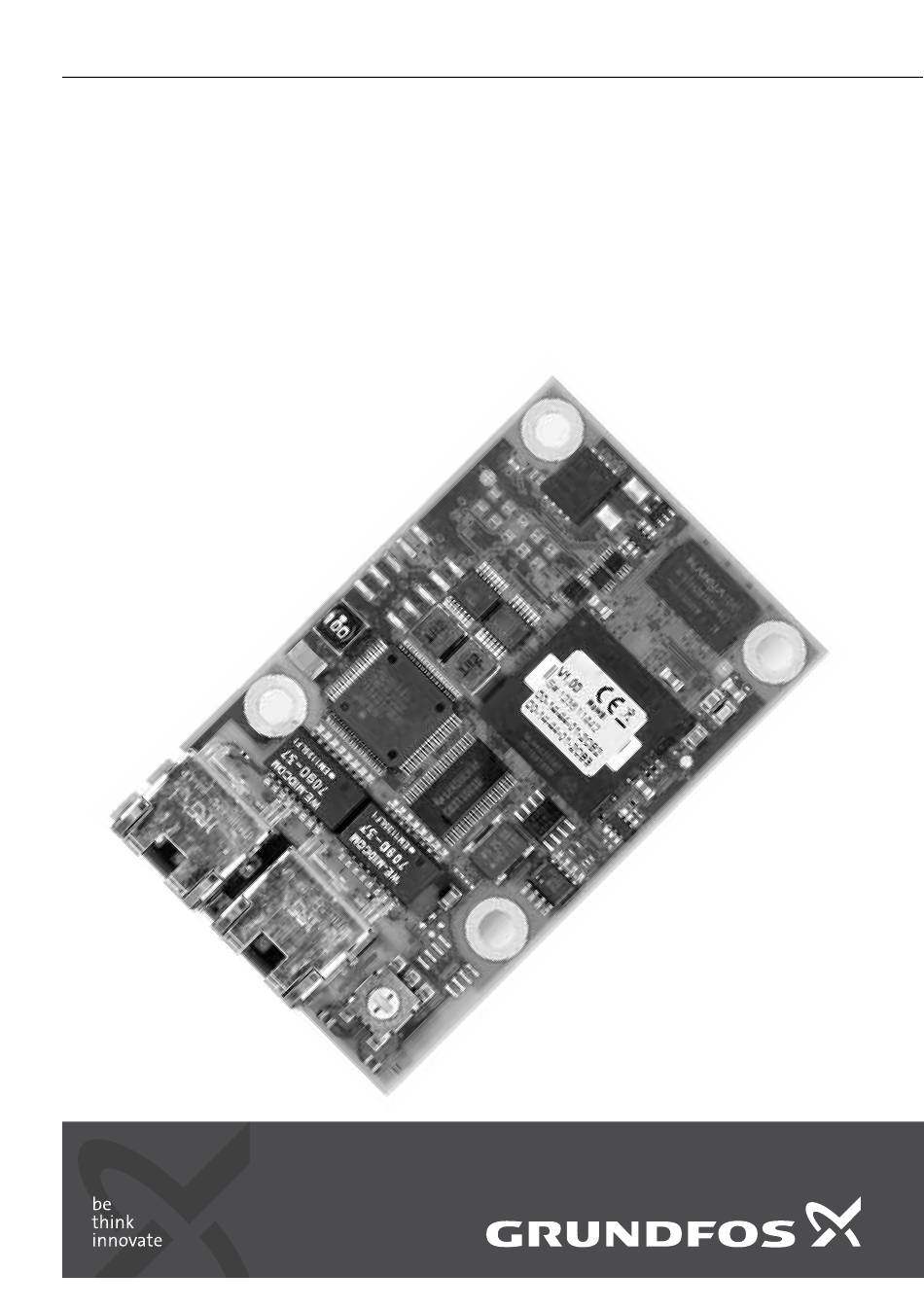

  • Page 1 GRUNDFOS INSTRUCTIONS CIM 500 ethernet module Installation and operating instructions...
  • Page 2 CIM 500 ethernet module English (GB) Installation and operating instructions....... . . 3 Deutsch (DE) Montage- und Betriebsanleitung .
  • Page 3 Dansk (DK) Monterings- og driftsinstruktion 2. Anvendelse Oversættelse af den originale engelske udgave CIM 500 Ethernet-modulet muliggør datatransmis- INDHOLDSFORTEGNELSE sion mellem et industrielt Ethernet-netværk og et Side Grundfos-produkt. Modulet understøtter forskellige industrielle Ether- Symboler brugt i dette dokument net-protokoller. Se afsnit 3.2 Valg af industriel Ether-...
  • Page 4 2.1 Forkortelser 2.2 CIM 500 Ethernet-modul Kommunikationsmodul Kommunikationsenhed Lysdiode Jord Dynamic Host Configuration Protocol. Bruges til at konfigurere netværksenhe- DHCP der så de kan kommunikere via et IP-netværk. Simple Network Time Protocol. SNTP Bruges til synkronisering af ure mellem computersystemer.

  • Page 5: Installation

    3. Installation Advarsel CIM 500 må kun sluttes til SELV- eller SELV-E-kredsløb. 3.1 Tilslutning af Ethernet-kablet Der skal anvendes RJ45-stik og Ethernet-kabel. Kabelafskærmningen skal forbindes til beskyttelses- jord i begge ender. Det er vigtigt at forbinde kabelafskærmnin- Bemærk gen til jord ved hjælp af jordbøjlen eller i stikket.
  • Page 6 Modulet kan konfigureres ved hjælp af den indbyg- Ethernet-protokol. Se fig. 4. gede webserver. Følg denne fremgangsmåde for at oprette forbindelse fra en pc til CIM 500: 1. Forbind pc'en og modulet ved hjælp af et Ether- net-kabel. 2. Konfigurér pc'ens Ethernet-port til det samme netværk som CIM 500, fx 192.168.1.101, og...
  • Page 7 Slukket Modulet er slukket. net-kommunikation. Ingen intern kommunikation mel- • Rød/grøn statuslysdiode (LED2) for kommunika- Blinker rødt lem CIM 500 og Grundfos-produk- tion mellem modulet og Grundfos-produktet. tet. LED1, Modbus TCP Modulet understøtter ikke det til- Lyser rødt sluttede Grundfos-produkt.

  • Page 8: Modbus Tcp

    Update på side 139. LED2 lyser rødt og grønt på Hukommelsesfejl. Udskift modulet. samme tid. CIM 500 monteret i en CIU 500 Fejl (status på lysdiode) Mulig årsag Afhjælpning Begge lysdioder forbliver sluk- CIU 500 er defekt. kede når strømforsyningen til- Udskift CIU 500.
  • Page 9 6.2 PROFINET IO CIM 500 monteret i et Grundfos-produkt Fejl (status på lysdiode) Mulig årsag Afhjælpning Begge lysdioder forbliver sluk- Modulet er forkert monteret i Kontrollér at modulet er korrekt kede når strømforsyningen til- Grundfos-produktet. monteret/tilsluttet. sluttes. Modulet er defekt.
  • Page 10 CIM 500 monteret i en CIU 500 Fejl (status på lysdiode) Mulig årsag Afhjælpning Begge lysdioder forbliver sluk- CIU 500 er defekt. kede når strømforsyningen til- Udskift CIU 500. sluttes. LED1 forbliver slukket. SW1 er indstillet til "1". Indstil kontakten til "0".
  • Page 11 Der er ikke forbindelse til Kontrollér at du bruger den laveste 500 via GRM-interfacet. GRM-serveren. MAC-adresse (det laveste num- mer) af de to CIM 500-porte (se mærkat på modulet). Kontrollér at der er indgået kontrakt med Grundfos for at få adgang til GRM.

  • Page 12: Tekniske Data

    CIM 500 er monteret i en CIU 500 (til GRM) Fejl (status på lysdiode) Mulig årsag Afhjælpning Begge lysdioder forbliver sluk- CIM 500 er defekt. Udskift CIM 500. ket når strømforsyningen til- sluttes. LED1 forbliver slukket. SW1 er indstillet til "1".

  • Page 13: How To Configure An Ip Address On Your Pc

    By means of the web server you can also update the firmware of the CIM 500 module and store/restore settings. To connect a PC to the CIM 500, proceed as follows: 1. Connect the PC and the module, using an Ethernet cable.
  • Page 14 Object Description Enter username. Default: admin. Username You can change the username via the User Management web page. See page 138. Enter password. Default: Grundfos. Password You can change the password via the User Management web page. See page 138.

  • Page 15: Modbus Tcp Configuration

    Modbus TCP configuration Fig. 3 Real Time Ethernet Protocol Configuration - Modbus TCP Object Description The default value is 502, the official IANA-assigned Modbus TCP port number. The number 502 will always be active implicitly. TCP Port Number If you select another value in the web server configuration field, both the new value and value 502 will be active.

  • Page 16: Bacnet Ip Configuration

    Select Device Instance. The default number is 22700. The Device Instance must be Device Instance unique in the BACnet network. Grundfos is 227 and it is fixed. The lasts three digits can be changed. You can name the device. The device name must be unique in the BACnet network Device Name (optional).

  • Page 17: Profinet Io Configuration

    PROFINET IO master to a module fitted in a CIU or an E-box without installing this device in a real industrial process system. In an office environment, it can then be Grundfos product verified that communication works and data are received and handled correctly by the simulation PROFINET IO master application program (e.g.

  • Page 18: Grm Ip Configuration

    Real time ethernet protocol configuration Object Description GRMIP port A change is only needed in case Grundfos requires it number The default URL link to the GRM Server is active but hidden. A change is only needed in case Grundfos requires it.

  • Page 19: Network Settings

    Network settings Fig. 7 Network settings Object Description IP address Factory setting: 192.168.1.100. Subnet mask Factory setting: 255.255.255.0. Gateway Factory setting: 192.168.1.1. The module can be configured to use a specific domain name server. DNS Server Factory setting: 0.0.0.0. The module can be configured to automatically obtain the IP address from a DHCP Use DHCP server on the network.

  • Page 20: Genipro Tcp Port Settings

    GENIpro TCP port settings TCP Port Number The module can transfer data from a Grundfos PC tool to the product via the GENIpro protocol. Fig. 8 GENIpro TCP port settings Object Description The TCP port number of the module and that of the PC tool must be identical.

  • Page 21: Email Configuration

    Email Configuration The web server in the module can be set to send an email notification in case of internal module events. Fig. 9 Email Configuration Object Description Enter the IP address of the SMTP server. If you enter a URL, the module will look it up SMTP Server via a DNS server and replace it with the IP address.

  • Page 22: Time Configuration

    Time Configuration Object Description Enter the IP address of the SNTP server and the CIM 500 will automatically adjust its clock. If you do not configure the SNTP server, or the connection is lost, the module will SNTP Server use the internal clock. If you enter a URL, the module will look it up via a DNS server and replace it with the IP address.

  • Page 23: User Management

    User Management You must log in to use the built-in web server for configuration. The usernames and passwords can be configured from this page. The web server operates with two types of user: Administration – Access to all configurations/functions. Configuration which gives access to: –...
  • Page 24 Update You can update the firmware by means of the built-in web server. The binary file is supplied by Grundfos. Configuration To make installation and configuration easier, you can upload the configuration to a PC for backup or distribution to multiple modules.

  • Page 25: Declaration Of Conformity

    My firma Grundfos prohlašujeme na svou plnou odpovědnost, že Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt výrobek CIM 500, na který se toto prohlášení vztahuje, je v souladu s CIM 500, auf das sich diese Erklärung bezieht, mit den folgenden níže uvedenými ustanoveními směrnice Rady pro sblížení...
  • Page 26 Chúng tôi, Grundfos, tuyên bố trong phạm vi trách nhiệm duy nhất Ne, Grundfos, deklarojmë vetëm nën përgjegjësinë tonë se produkti của mình rằng sản phẩm CIM 500 mà tuyên bố dưới đây có liên quan CIM 500, me të cilin ka lidhje kjo deklaratë, është në pajtim me tuân thủ...
  • Page 27 Argentina China Hong Kong Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Pumps (Hong Kong) Ltd. Ruta Panamericana km. 37.500 Centro 10F The Hub, No. 33 Suhong Road Unit 1, Ground floor Industrial Garin Minhang District Siu Wai Industrial Centre 1619 Garín Pcia.
  • Page 28 Malaysia Serbia Turkey GRUNDFOS Pumps Sdn. Bhd. Grundfos Srbija d.o.o. GRUNDFOS POMPA San. ve Tic. Ltd. 7 Jalan Peguam U1/25 Omladinskih brigada 90b Sti. Glenmarie Industrial Park 11070 Novi Beograd Gebze Organize Sanayi Bölgesi 40150 Shah Alam Phone: +381 11 2258 740...
  • Page 29 98407037 0418 ECM: 1223423 www.grundfos.com...
