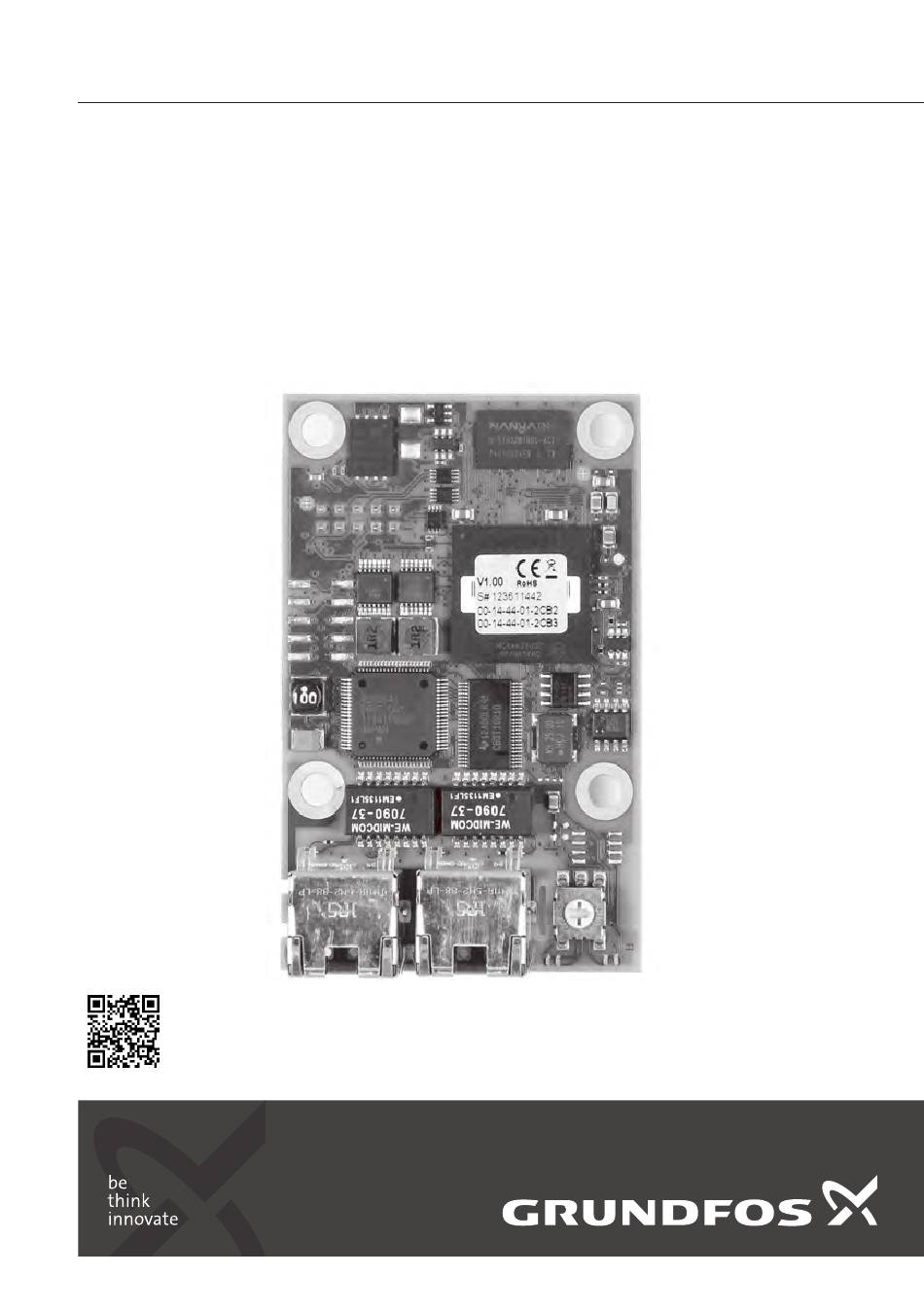

GRUNDFOS INSTRUCTIONS
CIM 500 Ethernet module
Monterings- og driftsinstruktion
CIM 500 Ethernet
Installation and operating instructions
Other languages
http://net.grundfos.com/qr/i/98407037

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CIM 500 and is the answer not in the manual?

Questions and answers

Related Manuals for Grundfos CIM 500

Summary of Contents for Grundfos CIM 500

  • Page 1 GRUNDFOS INSTRUCTIONS CIM 500 Ethernet module Monterings- og driftsinstruktion CIM 500 Ethernet Installation and operating instructions Other languages http://net.grundfos.com/qr/i/98407037...
  • Page 3 CIM 500 Ethernet module English (GB) Installation and operating instructions ........4 Deutsch (DE) Montage- und Betriebsanleitung .

  • Page 4: Table Of Contents

    Forkortelser ....52 personskade. CIM 500 ethernet-modul ... 53 Advarslerne er opbygget på følgende måde: Installation .

  • Page 5: Anvendelse

    2. Anvendelse IANA Internet Assigned Numbers Authority. CIM 500 ethernet-modulet muliggør datatransmission Internetprotokol. mellem et industrielt ethernet-netværk og et Lysdiode. Grundfos-produkt. Modulet understøtter forskellige industrielle ethernet- Media Access Control. Unik adresse for protokoller. et stykke hardware. Modulet monteres i det produkt der skal Medium Dependent Interface.

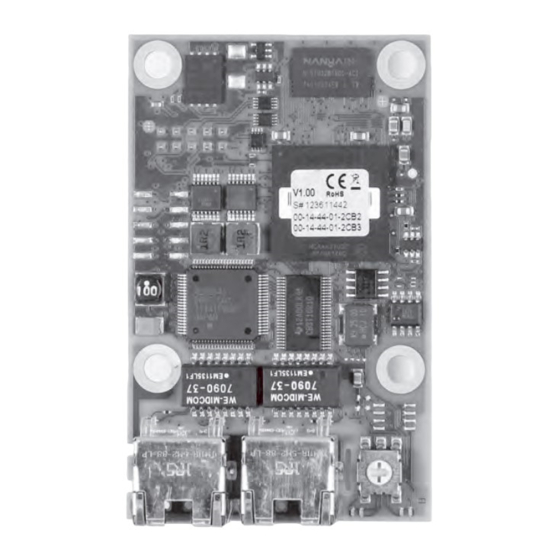

  • Page 6: Cim 500 Ethernet-Modul

    2.2 CIM 500 ethernet-modul Yderligere informationer 5. Dataaktivitets- og forbindelseslysdioder CIM 500 ethernet-modul Pos. Betegnelse Beskrivelse RJ45-stik 1 til industrielt ETH1 ethernet RJ45-stik 2 til industrielt ETH2 ethernet Dataaktivitetslysdiode til DATA1 RJ45-stik 1 Forbindelseslysdiode til LINK1 RJ45-stik 1 Dataaktivitetslysdiode til DATA2...

  • Page 7: Installation

    Overvej at kontakte en it-infrastrukturspecialist for at oprette en sådan løsning. Ved CIM 500 i funktionstilstand 4, GRM IP (Grundfos Remote Management) eller i funktionstilstand 5 (GiC) må firewall kun acceptere forbindelser der er initialiseret af Grundfos-produktet til internettet (udgående forbindelser).

  • Page 8: Tilslutning Af Ethernet-Kablet

    Hver ethernet-port har sin egen MAC- adresse, og CIM 500 har en indbygget afbryder hvilket betyder at kablet kan køre yderligere 100 meter når det passerer et CIM 500-modul.

  • Page 9: Valg Af Industriel Ethernet-Protokol

    Den kan tildeles en fast værdi via webserveren, eller den kan EtherNet/IP bruge en DHCP-server. IP-indstillinger for GRM IP til Grundfos Remote Management. Modbus TCP Den tildelte Modbus TCP- Kræver en kontrakt med Grundfos. adresse skal være anderledes end webserverens IP-adresse.

  • Page 10: Forbindelse Til Webserveren

    (RJ45 port en pc til CIM 500, skal du gøre som følger: 1) i CIM 500 RJ45 port 2. Se routerens webserver for 1. Forbind pc'en og modulet ved hjælp af et at se hvilken adresse CIM 500 er blevet tildelt af ethernet-kabel.

  • Page 11: Statusdioder

    Ingen Modbus- eller BACnet- kommunikation, fieldbus-statuslysdiode. Slukket kommunikation, eller modulet er • LED2: Rød og grøn statuslysdiode for slukket. kommunikation mellem modulet og Grundfos- Modbus- eller BACnet- produktet, GENI-lysdiode. Blinker grønt kommunikation er aktiv. LED1, PROFINET IO Fejl i modulkonfiguration.

  • Page 12: Dataaktivitets- Og Forbindelseslysdioder

    Modulet har to konnektivitetslysdioder til hvert RJ45- Slukket Modulet er slukket. stik. Der er ingen intern kommunikation DATA1 og DATA2 Blinker rødt mellem CIM 500 og Grundfos- produktet. Disse gule lysdioder angiver datatrafik for det pågældende RJ45-stik. Lyser konstant Modulet understøtter ikke det rødt tilsluttede Grundfos-produkt.

  • Page 13: Fejlfinding

    6.1 PROFINET IO Du kan opdage fejl på et modul ved at observere status for de to statuslysdioder. Yderligere informationer Det er en forudsætning at CIM 500 monteres i et 4. Statusdioder Grundfos-produkt eller at CIM 500 monteres i en CIU 500.
  • Page 14 Yderligere informationer A.1. Webserver configuration 6.1.7 LED1 pulserer rødt, 0,3 Hz Årsag Afhjælpning Forbindelsen til masteren er afbrudt. • Kontrollér kablerne. • Kontrollér at masteren kører. 6.1.8 LED1 lyser konstant rødt og grønt på samme tid Årsag Afhjælpning Fejl ved download af firmware. •...

  • Page 15: Modbus Tcp Eller Bacnet Ip

    Du kan opdage fejl på et modul ved at observere Modbus skal vælges eller i position "2" status for de to statuslysdioder. hvis BACnet skal vælges. Forudsætningen er at CIM 500 monteres i et Grundfos-produkt eller i en CIU 500. Yderligere informationer 4. Statusdioder 6.2.1 Begge lysdioder forbliver slukket...
  • Page 16 6.2.6 LED2 lyser rødt og grønt på samme tid. Årsag Afhjælpning Hukommelsesfejl. • Udskift modulet.

  • Page 17: Ethernet/Ip

    Du kan opdage fejl på et modul ved at observere Sørg for at SW1 er i position "3". status for de to statuslysdioder. Forudsætningen er at CIM 500 monteres i et Grundfos-produkt eller i en CIU 500. 6.3.1 Begge lysdioder forbliver slukket Begge lysdioder forbliver slukket når strømforsyningen tilsluttes.
  • Page 18 6.3.8 LED2 lyser rødt og grønt på samme tid. Årsag Afhjælpning Hukommelsesfejl. • Udskift modulet.

  • Page 19: Grm Ip

    GRM IP eller position "5" for at status for de to statuslysdioder. vælge GiC. Forudsætningen er at CIM 500 monteres i et Grundfos-produkt eller i en CIU 500. Dette kræver en kontrakt med Grundfos. 6.4.1 Begge lysdioder forbliver slukket Begge lysdioder forbliver slukket når strømforsyningen tilsluttes.
  • Page 20 Afhjælpning Der er ikke forbindelse til GRM-serveren. • Kontrollér at du bruger den laveste MAC-adresse (det laveste nummer) af de to CIM 500-porte. Se mærket på modulet. • Det kræver en kontrakt med Grundfos og adgang til GRM eller GiC.

  • Page 21: Tekniske Data

    PROFINET IO • Modbus TCP • BACnet IP Industrielle ethernet-protokoller • EtherNet/IP • GRM IP • 5 VDC ± 5 %, I 350 mA Forsyningsspænding maks. -25 til +70 °C Min./maks. lagertemperatur -13 til +158 °F Kræver en kontrakt med Grundfos.

  • Page 22: Profinet Tekniske Specifikationer

    7.1 PROFINET tekniske specifikationer • PROFINET-enhed i overensstemmelse med Conformance Class B • Media Redundancy Protocol (MRP) Client Funktionalitet PROFINET RT • Systemredundans S2 • Multicast-udbyder og -abonnent Minimumscyklustid PROFINET RT 250 μs 2 til cykliske data Antal IO-forbindelser pr. styring 1 til parametersæt Maksimalt antal IO-data 1024 bytes...

  • Page 23: Modbus Tcp Tekniske Specifikationer

    Den kan aktiveres via watchdog-modulet i enhedsprofilen. Certifikat For at optimere datasikkerhed når du bruger Modbus TCP via en trådløs router, anbefaler Grundfos stærkt at den trådløse dataforbindelse er baseret på en privat APN med statisk IP og uden adgang til offentligt internet.
  • Page 24 • ReadProperty • ReadPropertyMultiple • WriteProperty Datadelingstjenester • WritePropertyMultiple • SubscribeCOV • ConfirmedCOVNotification • UnconfirmedCOVNotification • Who-is / I-am Enhedshåndteringstjenester • Who-has / I-have • DeviceCommunicationControl Netværk-watchdog timer. Timeout er konfigurerbart via Watchdog CIM 500-hjemmesiden. Certifikat BTL-listning...

  • Page 25: Ethernet/Ip Tekniske Specifikationer

    Funktionelt omfang • Device Level Ring (DLR) protokol (announce-based ring node) • Quality of Service (QoS). • IPv4 Address Conflict Detection (ACD). Kommunikations-watchdog med fast 5-sekunders Watchdog timeout. Den kan aktiveres via CIM 500-hjemmesiden. Certifikat Plugfest December 2018, Conformance July 2019.

  • Page 26: Bortskaffelse Af Produktet

    1. Brug de offentlige eller private renovationsordninger. 2. Hvis det ikke er muligt, kontakt da nærmeste Grundfos-selskab eller -serviceværksted. Symbolet med den overstregede skraldespand på et produkt betyder at det skal bortskaffes adskilt fra husholdningsaffald. Når et produkt som er mærket med dette symbol er...
  • Page 27 Appendix A A.1. Webserver configuration The built-in webserver offers easy monitoring of the CIM 500 module and makes it possible to configure the selected Industrial Ethernet protocol. Using the webserver, you can also update the firmware of the CIM 500 module and store or restore settings, among other functions.
  • Page 28 3. Select "Change adapter options". 4. Right-click "Ethernet" and select "Properties". 5. Select properties for "Internet Protocol Version 4 (TCP/IPv4)". 6. Select the "Alternate Configuration" tab and enter the user-configured IP address and subnet mask you would like to assign to your PC.
  • Page 29 • at least one numeric or special character. When logging in, you have four attempts before a back-off algorithm starts an exponentially increasing time delay between each attempt. Power cycling CIM 500 resets the back-off algorithm.
  • Page 30 Related information A.1.13. User Management...
  • Page 31 A.1.4. System information System information...
  • Page 32 A.1.5. PROFINET IO configuration This web page is used to configure all the parameters relevant to the PROFINET IO protocol standard. Real Time Ethernet Protocol Configuration - PROFINET IO...
  • Page 33 This field is read-only. The IP address is assigned from the PLC. PROFINET IO is not IP Address allowed to share the IP address with a CIM 500 webserver. Subnet Mask This field is read-only. The subnet mask is assigned from the PLC.
  • Page 34 Configuration of the static IP address if a DHCP server is not used. Modbus TCP is not IP Address allowed to share the IP address with the CIM 500 webserver. Subnet Mask Configuration of the subnet mask if a DHCP server is not used.
  • Page 35 Enter the Device Instance number. The default number is 227000. The Device Instance must Device Instance be unique in the BACnet network. For Grundfos, the first three digits of the number is 227 and it is fixed. The last three digits can be changed.
  • Page 36 Object Description Custom device If ticked, CIM 500 is configured to use a BACnet custom device instance number. instance enable Foreign Device If ticked, CIM 500 is configured as a foreign device. IP Address Enter the foreign IP address. UDP Port Enter the foreign UDP port number.
  • Page 37 A.1.8. EtherNet/IP configuration This web page is used to configure all the parameters relevant to the EtherNet/IP protocol standard. Real Time Ethernet Protocol Configuration - EtherNet/IP...
  • Page 38 Gateway Configuration of the gateway address if a DHCP server is not used. The CIM 500 module can be configured to automatically obtain its EtherNet/IP network Use DHCP settings from a DHCP server, if available on the network. Default: No use of DHCP.
  • Page 39 A.1.9. GRM IP configuration By default, the GRM server URL and DHCP are activated on the GRM webserver. You need a contract with Grundfos and an external router with Internet connection to gain access to the GRM server. Real Time Ethernet Protocol Configuration - GRM IP...
  • Page 40 Gateway Configuration of the gateway address if a DHCP server is not used. The CIM 500 module can be configured to automatically obtain its EtherNet/IP network Use DHCP settings from a DHCP server, if available on the network. Default: No use of DHCP.
  • Page 41 A.1.11. Network settings This web page is used to configure the network settings of the webserver and of the GENIpro TCP protocol. The network settings here are also used for BACnet IP. Additional configuration of BACnet IP is done in the Real Time Ethernet Protocol menu.
  • Page 42 A.1.12. GENIpro TCP port settings This web page is only present when the Modbus TCP protocol has been selected, SW1 is in position 1. The module can connect to a Grundfos PC Tool and communicate with the product via the GENIpro TCP protocol.
  • Page 43 A.1.13. User Management A login is required for any change of the CIM 500 settings, and this web page is used to configure the username and password. See the section about login in the appendix. It is only possible to configure one user.
  • Page 44 A.1.14. Update You can update the firmware by means of the built-in webserver. The binary file is supplied by Grundfos. To make installation and configuration easier, you can upload the configuration to a PC for backup or distribution to multiple modules.
  • Page 45 A.1.15. Service info This page gives an overview of the communication status. Service info...
  • Page 46 Appendix B B.1. China RoHS, table C 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴联苯醚 (Pb) (Hg) (Cd) (Cr6+) (PBB) (PBDE) 印刷电路板 紧固件 本表格依据 SJ/T 11364 的规定编制 O：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 X： 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 该规定的限量要求。 该产品环保使用期限为 10 年，标识如左图所示。 此环保期限只适用于产品在安装与使用说明书中所规定的条件下工作...
  • Page 47 Declaration of conformity UK declaration of conformity We, Grundfos, declare under our sole responsibility that the products to which the declaration below relates, are in conformity with UK regulations, standards and specifications to which conformity is declared, as listed below:...
  • Page 48 Grundfos dichiara sotto la sua esclusiva A Grundfos declara sob sua única responsabilidade responsabilità che il prodotto CIM 500, al quale si que o produto CIM 500, ao qual diz respeito a riferisce questa dichiarazione, è conforme alle declaração abaixo, está em conformidade com as seguenti direttive del Consiglio riguardanti il Directivas do Conselho sobre a aproximação das...
  • Page 49 • RoHS Directive (2011/65/EU and 2015/863/EU Standard used: - EN IEC 63000:2018 This EU declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number 98407037). Bjerringbro, 31 December 2020 Dorte Jepsen...
  • Page 50 Часть 3: информация о сроке изготовления, размещенная на фирменной табличке изделия. Сведения о подтверждении соответствия: Модули передачи данных CIM 500 прошли процедуру подтверждения на соответствие требованиям Технических регламентов Таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
  • Page 51 Մաս 3. տեղեկություն արտադրման ամսաթվի վերաբերյալ՝ նշված սարքավորման պիտակի վրա: Համապատասխանության մասին հայտարարության տեղեկություններ՝ CIM 500 տվյալների փոխանցման մոդուլները անցան հաստատման կարգը `Մաքսային միության տեխնիկական կանոնակարգի պահանջներին համապատասխան. TR TS 004/2011« voltageածր լարման սարքավորումների անվտանգության մասին »; TR TS 020/2011 «Տեխնիկական միջոցների...
  • Page 52 Argentina China Greece Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Hellas A.E.B.E. Ruta Panamericana km. 37.500industin 10F The Hub, No. 33 Suhong Road 20th km. Athinon-Markopoulou Av. 1619 - Garín Pcia. de B.A. Minhang District P.O. Box 71 Tel.: +54-3327 414 444...
  • Page 53 Fax: +66-2-725 8998 Fax: + 370 52 395 431 Москва, RU-109544, Russia Turkey Тел. (+7) 495 564-88-00 (495) 737-30-00 Malaysia GRUNDFOS POMPA San. ve Tic. Ltd. Факс (+7) 495 564 8811 GRUNDFOS Pumps Sdn. Bhd. Sti. E-mail grundfos.moscow@grundfos.com 7 Jalan Peguam U1/25 Gebze Organize Sanayi Bölgesi...
  • Page 54 98407037 03.2021 ECM 1301230...
