使用产品前请仔细阅读本使用说明书，并妥善保管。如果说明书丢失，您可以发送邮件至 overseas@robam.com,
获取电子版说明书。
Before operating this unit, please read the user manual completely and keep it. If the manual is lost, you can
send e-mail to overseas@robam.com, request for an electronic manual.

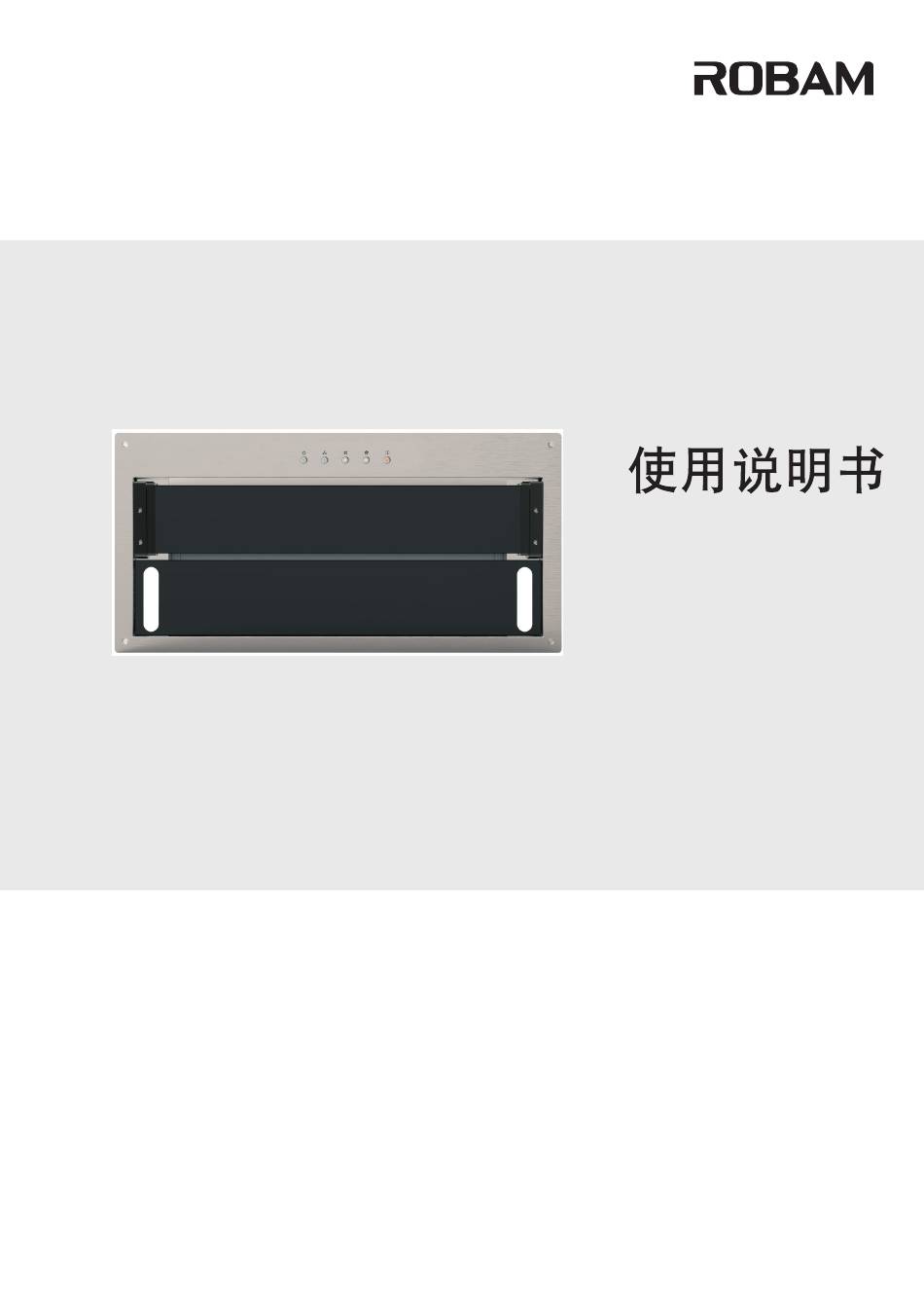

User Manual
CXW-210-A520(600)
CXW-210-A520(900)
吸油烟机

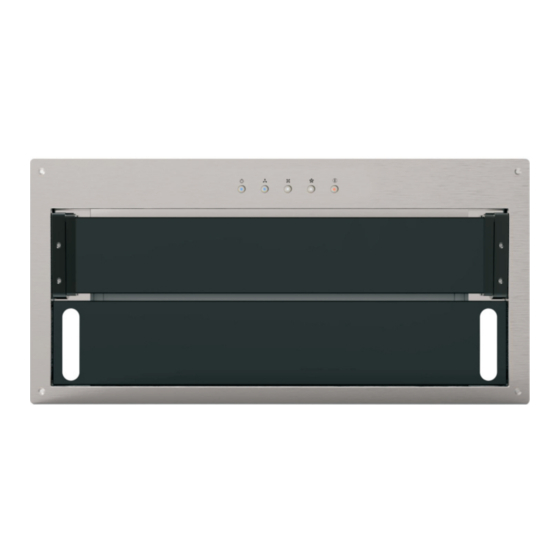

Range Hood
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Robam CXW-210-A520
Summary of Contents for Robam CXW-210-A520
- Page 1 User Manual 使用产品前请仔细阅读本使用说明书，并妥善保管。如果说明书丢失，您可以发送邮件至 overseas@robam.com, 获取电子版说明书。 Before operating this unit, please read the user manual completely and keep it. If the manual is lost, you can send e-mail to overseas@robam.com, request for an electronic manual. CXW-210-A520(600) CXW-210-A520(900) 吸油烟机 Range Hood...
-
Page 2: Table Of Contents
CONTENTS ......................1 Safety Precaution ....................4 Important Information ......................5 Product Overview .........................5 Packing List ........................6 Installation ......................9 Use Instruction ..................10 Maintenance and Services ......................11 Parts Removal ......................13 Circuit Diagram .....................13 General Troubleshooting... -
Page 3: Safety Precaution
Touch Disassembly Execution Earthed Electric Shock Please use this product according to manual strictly, or ROBAM shall not take any responsible Warning caused by improper operation. Danger Don't allow children or weakling to use range hood separately, or it may cause electric shock or other accident. - Page 4 Range Hood Danger Please turn off range hood immediately if pan got fire (range hood shall aggravate fire if it’s working) and extinguish fire by effective action. Strict For example, cover flame by metal cover, turn off gas valve immediately Execution and remove inflammable things.
- Page 5 Range Hood Warning There shall be adequate ventilation of the room when the range hood is Strict used at the same time as appliances burning gas or other fuels. Execution This appliance just for household use only.And it’s not allowed to exhaust dangerous or explosive matter or air.
-
Page 6: Important Information
Range Hood Notice Because the installation is difficult and hood is heavy, the installation shall be executed by professional person based on manul. Strict Execution Don't break electric wire or other invisible equipment when cutting Strict something or drilling holes on ceiling. Execution When range hood is using in well sealed building, it should have air inlet Strict... -
Page 7: Product Overview
2×1.5W Dimension (L×W×H) Max static pressure 600(900)×290×290mm 450Pa Grease Absorption Factor ≥91% CXW-210-A520(600) 9.5kg Net Weight ≥98% Normal Odour Reduction Factor CXW-210-A520(900) 11.5kg Note 1.The performance test results are all in 230V~50Hz power supply environment. 2. The tolerance between nominal wind pressure, max static pressure and actual data should be less than 10%. -
Page 8: Installation
Range Hood Installation Warning 1.The air must not be discharged into a flue that is used for exhausting fumes from appliances burning gas or other fuels, the discharge of air must fulfill the requirements of local regulations. 2.Note that when installing the metal expansion pipe, the pipe shall match with the hole in size. Overlarge hole is prohibited, as it will result in loose pipe and accidental drops. - Page 9 Range Hood Installation The hood shall be installed right above the hob. The minimum distance between the bearing surface of cooking appliance and the lowest part of hood is 650mm (larger space specified in the installation instruction of gas hob shall be considered, if any;...
- Page 10 Range Hood ● Install the hood body(Fixing to the ceiling cabinet) a. Cut a hole in the cabinet as Figure 2,hole size: 560(860)x276mm. The hole should be centered on the bottom of cabinet. b. Before mounting the hood, plug in and test all functions for proper operation. c.
-
Page 11: Use Instruction
Range Hood Use Instruction Switch Control Panel Light High Power/Timer a. Push “Power/Timer” button, the front glass will be opened automatically, then the motor will start running at “Low” speed (Indicating lights in “Power/Timer” and “Low” buttons are on). b. When the front glass is opening, push “Low” or “Mid” or “High” button, the motor will start running accordingly(Indicating lights in “Power/Timer”... -
Page 12: Maintenance And Services
Range Hood Maintenance and Services Warning 1.There is a fire risk if cleaning is not carried out in accordance with the instructions. 2.Cleaning and maintenance shall be conducted under outage. Electrical components such as motor, switch, and connector shall not be spoiled by water so as to prevent from accidents. It's prohibited to wash with water so as to prevent accidents. -
Page 13: Parts Removal
Range Hood Parts Removal Warning 1.The machine body needs not to be disassembled in ordinary conditions. Disassembly shall be operated by professional serviceman. 2. Before cleaning, installation or maintenance for the range hood, cut off the power supply to avoid electric shock. Note: The assembly steps are opposite with the disassembly steps. - Page 14 Range Hood Switch Removal Unplug the terminals of wire group, then use a Philips screwdrivers to remove the two screws on the switch. Push the switch assembly to take it out for repair and replacement. Switch accessory Removal Steps of DC motor 1.Remove 4 screws on the fixed plate of front glass;...
-
Page 15: Circuit Diagram
Range Hood Circuit Diagram Terminal box Control circuit brown brown blue blue brown high white black brown black blue brown blue 220-240V~N Green/Yellow E General Troubleshooting Fault Phenomenon Fault Cause Elimination Methods No response by pressing any switch Power plug is not well connected (e.g. - Page 16 目 录 安全注意事项......................14 重要信息........................16 产品简介........................17 装箱单........................17 安装说明........................18 使用说明........................21 维护与保养......................22 部件拆卸.........................23 线 路 图 ........................25 一般故障的排除......................25...
-
Page 17: 安全注意事项
吸油烟机 亲爱的用户 承蒙您的厚爱，购买了老板吸油烟机，借此机会，向您表示深深的谢意! 在使用本产品前，请您仔细阅读本说明书，并妥善保管，以备将来参考。 *本说明书中的图片为示意图，仅供参考，若图片与实物不符，以实物为准。本公司产品外观结构不断改 进，对于产品改进所引起的内容更改，恕不另行通知。 安全注意事项 为了避免给使用者及其他人员造成危害或者财产损害，特作如下区分及标志。 以下均为有关安全的重要事项，敬请严格遵守，并在充分理解内容的基础上正确使用。 根据危害、损害程度进行的内容区分 危 险 若忽视这一标志，并进行错误操作，极有可能导致人员危险、重伤或引起火灾。 警告 若忽视这一标志，并进行错误操作，有可能导致人员危险、重伤或引起火灾。 注意 若忽视这一标志，并进行错误操作，有可能导致人员受伤或造成物品的损害。 注意、禁止内容的图标 禁止用潮湿 禁 止 禁止触摸 禁止拆卸 严格执行 需要接地 当心触电 小心烫伤 禁止明火 的手操作 请严格按照本说明书规定使用，由于本产品使用不当造成的任何财产损失、人身伤害，本公司不 警告 承担责任。 危险 请不要让无人监护的儿童及体弱者单独使用吸油烟机，否则有可能导致触电或其他意外伤害。 禁 止 严禁电机、开关、接插件等电器部件沾水；禁止用水冲洗吸油烟机。吸油烟机被水淋湿后，请 不要使用；如果使用会导致漏电、触电等事故。 禁 止 请不要对电源线进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生... - Page 18 吸油烟机 警告 非专业人员请勿拆卸、安装及维修吸油烟机。 禁止拆卸 炉火在不使用时应及时熄灭，禁止炉火直接烘烤吸油烟机。禁止在吸油烟机下直接烧烤食物， 以免损坏吸油烟机及发生意外。 禁 止 请勿触摸已经开启或者刚关闭不久的灯泡，以免烫伤。 禁止触摸 为确保安全和安装顺利，请使用随机附件进行安装（特别是膨胀管和木螺钉，必须使用随机附 件，否则吸油烟机有掉下来的危险）； 安装金属膨胀管时，管径与孔径的配合必须紧密，严禁 严格执行 钻孔过大，以免膨胀管松动，造成吸油烟机意外跌落。 吸油烟机应使用专用电源插座，并且专用电源插座可靠接地；因电源线中途连接、使用延长线 以及多口配线器时易发生触电、插头插座发热以及火灾。请确保由专业的电工来进行，并且要 严格按照所有适用的国家和地方的电力法规；在接线以前，请先关闭电源并采取合理措施防止 严格执行 电源开关自动闭合。 如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。 严格执行 遵照加热设备厂家的安全指南，同时要遵照消防等管理部门颁布的安全标准进行。 严格执行 当吸油烟机与燃烧燃气或其它燃料的炉灶同时使用时，房间必须通风良好。 严格执行 本产品仅供家庭日常使用,请不要在特殊环境中使用（例如:室外）;也不能用来排出有危险的 或者容易爆炸的物质或者气体。产品在安装前应安放在干燥、通风、周围无腐蚀性及有害气体 严格执行 的环境中。 吸油烟机的安装以及电路设置必须要由有经验的专业人员进行，非专业人员请勿安装。在安装 时要遵守所有相关的法规、标准，包括与火灾有关的说明。用户自行安装易发生触电、脱落、 严格执行 起火等危险。 出风管必须确保接到室外。为了避免火灾的发生并保持空气清新，请将废气排到室外。请不要 将废气排到墙内、阁楼或车库中。 严格执行 如果不按说明书规定的方法清洗，吸油烟机有起火的危险。 严格执行 请养成外出、就寝或使用后及时关闭灶具开关按钮及燃气总阀门，定期更换、检查煤气管道的 习惯，煤气泄漏报警装置不能完全避免煤气泄漏事故。...
-
Page 19: 重要信息
吸油烟机 注意 吸油烟机排出的气体不应排到用于排出燃烧燃气或其它燃料的烟雾使用的热烟道中。 禁 止 在移动吸油烟机进行安装、清洁或者修理前，务必切断电源，以免触电；在进行安装、清洁或 修理时，应佩戴防护手套，以防被吸油烟机内金属锐边伤手。 严格执行 吸油烟机使用的环境温度不能超过 40℃ 。 严格执行 由于本吸油烟机的安装程序比较复杂，且重量较重，因此最好由专业安装维修人员按照说明书 进行安装。 严格执行 当进行切割或者在墙壁房顶上或者天花板上钻孔时，请注意不要损坏电线以及其它隐藏设备。 严格执行 在密封性良好的建筑物中使用吸油烟机时，应保证有一空气入口，或将门稍打开一些，保证空 气流通。 严格执行 当油杯内的积油超过三分之二或即将到达刻度线时，请及时清理，防止溢出。油杯中所收集的 废油请勿食用。 严格执行 安装吸油烟机的墙壁要有足够的支撑强度，对于中空墙壁，中空板实心层的厚度必须大于 30mm 以上，对于混凝土墙壁可直接打安装孔。整机必须牢固安装在墙壁上。 严格执行 当使用烹饪器具时，易触及部件可能会发烫。 严格执行 处置：请勿将本产品作为未分类的城市垃圾处置。需要单独收集这些废物进行特殊处理。本产品不 得与生活垃圾一起处理。本产品必须在授权的地方处理，以回收电气和电子设备。通过收集和回收 废物，有助于节约自然资源，并确保产品以环保和健康的方式处理。 重要信息 吸油烟机的包装 请以环保的态度处置这些包装材料，以保持一个良好的环境。 请勿让儿童玩耍塑料薄膜和包装箱，这可能会产生窒息事故，所以请让包装材料远离儿童，包装材料不是玩具。 使用吸油烟机前 该吸油烟机的排烟方式是外排式。 在您着手安装和使用本产品前，请充分阅读此说明书及随机附带的各个文件，并严格遵守，必要时请同时 阅读你所购买的灶具使用说明书，并将他们妥善保存好，以备将来参考。 如发现吸油烟机有明显的损坏，请勿通电，并立即与当地的经销商或服务中心联系。... -
Page 20: 产品简介
≥18% 主电机额定输入功率 210W 标称风压 照明灯最大输入功率 300Pa 2×1.5W 外形尺寸（长 × 宽 × 高） 最大静压 600(900)×290×290mm 450Pa 油脂分离度 ≥91% CXW-210-A520(600) 9.5kg 主机净重 常态气味降低度 ≥98% CXW-210-A520(900) 11.5kg 注：1. 以上数据是在230V~50Hz测试环境下测得； 2. 表中标称风压、最大静压的明示值与实测值误差小于10%； 3. 所示噪声值为A计权声压级。 554(854) 机体尺寸 600(900) 注1:橱柜深度尺寸必 须大于300mm; 注2：标注的尺寸仅供 参考, 括号内的尺寸 适用A520(900)。 (单位:mm) 装箱单... -
Page 21: 安装说明
吸油烟机 安装说明 警 告 1.吸油烟机排出的气体不应排到用于排出燃烧煤气或其它燃料的烟雾使用的热烟道中。 2.安装金属膨胀管时，管径与孔径的配合必须紧密，严禁钻孔过大，以免膨胀管松动，造成吸油烟机意外跌落。 3.当吸油烟机与燃烧燃气或其它燃料的炉灶同时使用时，房间必须通风良好。 4.烟道口径小于风管口径会影响吸烟效果，风管过长也会影响吸烟效果。 5.本产品仅供家庭日常使用，请不要在特殊环境中使用(例如：室外)；也不能用来排出有危险的或者容易爆炸 的物质或者气体。产品在安装前应安放在干燥、通风、周围无腐蚀性及有害气体的环境中。 安装前准备 ●周围环境 吸油烟机应避免安装在门窗过多的地方，形成太大空气对流，而影响其除油排烟效果。 ●工具准备 安装吸油烟机应准备以下工具： 1、冲击电钻（带钻头） 2、扳手 3、螺丝刀 4、尺 注意事项 ●吸油烟机的安装及电路设置必须由有经验的专业人员进行，只有经过专业培训的，并具有安装资质的人员， 才能对吸油烟机进行安装，非专业人员请勿安装、拆卸及维修吸油烟机。 ●安装前请勿接通吸油烟机电源，以免触电。 ●如果您的厨房正处于装修状态，请勿将吸油烟机暴露在外，因为建筑材料、灰尘、油漆、涂料以及它们所挥 发的气体，会使吸油烟机表面产生腐蚀和失去光泽。因此建议您在装修完毕后再安装吸油烟机。 ●如果在安装吸油烟机前，需要移动燃气灶，则在移动燃气灶前，请先关闭燃气总阀门。 ●请勿将吸油烟机安装在木质等易燃物的墙面上，安装吸油烟机的墙面应为有足够强度的不可燃物，且表面平 直。 ●吸油烟机可能有非常锋利的边，在移动吸油烟机进行安装、清洁或修理时，请佩戴防护手套。 ●在墙壁或天花板等上面钻孔时，应避开墙内埋设的电线及其它隐藏设备，以免引起触电及火灾。 ●吸油烟机不要装得太高，也不要受外界气流干扰，以免降低吸烟效果。 ●制作橱柜时，请给机体留下装取空间，以利维护保养与检修。 ●装机时，请使机体保持水平。 ●请使用单相带接地插座，并良好接地（自来水管接地不可靠，煤气管道接地有引发火灾与爆炸的危险）。 ●为保证安全和安装顺利，请使用随机附件进行安装，否则吸油烟机可能会有掉下来的危险。 ●如电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。请不要对电源线 进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生触电和火灾等事故。 ●安装完毕后，请先对吸油烟机表面进行清洁，然后接通电源，进行试运行操作。... - Page 22 吸油烟机 安装 吸油烟机安装于炉灶正上方，炉灶上烹调器具的支承面与吸油烟机最低部位的最小距离为650mm（如煤气 炉灶安装说明规定了较大的安装距离者，对此应予考虑。电灶可视实际情况适当降低）。 注：以下示意图的所有数据单位均以mm表示。 图1 吊顶 图2 Ø170 580(880) Ø150 4-M4 开孔尺寸：560(860)×276...
- Page 23 吸油烟机 ●安装机体(固定在橱柜上) a.在橱柜上开一个孔, 尺寸:560(860)x276mm, 如图2所示，孔居中于橱柜底部。 b.安装产品前,请先插上插头,测试所有功能是否正常。 c.将紧箍圈（选购）套在铝箔风管（选购）的一端，再连接到止回阀接口外圈上，用螺丝刀拧紧紧箍圈 上的螺钉，即可将风管固定在止回阀上。（见图4） d.在助手协助下，将烟机暂时固定在橱柜开孔的位置上，确保底部高于烹饪表面的距离，在橱柜上标记 四个安装螺丝的孔位。 e.在标志的位置上钻孔。（见图2） f.将烟机安装在箱体螺丝上，并调整到适当的位置。烟机调整好后，用螺丝拧紧，再装上螺钉帽封闭螺 丝 孔。 安装 炭网 和铝 箔风 管（ 选购 ） Ø150铝箔风管 图3 图4 (选购) 紧箍圈 (选购) 机体 活性炭网 (选购) 注意： 1.内循环模式-活性炭网（选购）安装方式:将活性炭网对准风机系统两边顺时针拧入（见 图3）,反之拧出。 建议:活性炭网在正常使用状态下每3个月更换一次。 2.安装时请将铝箔风管拉直，以免铝箔风管在半拉伸状态时产生噪音。 3.排风墙孔直径应与风管直径相近，不应太小。否则会造成排烟不畅、噪音升高、风量降 低等情况。出风管与墙孔或公共烟道接口连接处必须严格进行密封，确保出风管与止回阀 或公共烟道接口连接牢固，必须保证止回阀或公共烟道接口处的叶片开合灵活。...
-
Page 24: 使用说明
吸油烟机 使用说明 开关控制面板 照明 低档 中档 强档 电源/延时 a. 按“电源/延时”键，前玻璃板自动打开，电机“低档”档启动工作（“电源/延时”及 “低档”按键上的指示灯亮）; b. 前玻璃板打开状态下，按“低档”或“中档”或“强档”键，电机会相应切换启动 （“电源/延时”及对应的“低档”“中档”“强档”按键上的指示灯亮）。同一档位按键 按两次,风机停止运行； c. 风机任意档位处于工作状态，按“电源/延时”键，风机自动切换到“低档”档，延时 60S后，关闭一切工作（包括照明）； d.按“照明”键一次，开启照明(“电源/延时”及 “照明” 按键上的指示灯点亮)。再按 “照明”键一次，灯关闭照明； e. 在关机状态下长按3秒 “电源/延时”键，前玻璃门自动打开，以方便取出滤网清洁。 再次长按3秒“电源/延时”键退出清洁状态，前玻璃门关闭。 警告： 前玻璃门由电机自动控制，请勿用蛮力打 开或关 闭前玻 璃门。 清洁时，必须用双手小心取下后玻璃门。 请勿随意 或暴 力取下该 玻璃门 。... -
Page 25: 维护与保养
吸油烟机 维护与保养 警 告 1. 如果不按说明书规定的方法清洗，吸油烟机有起火的危险 。 2. 清洗保养及维修工作必须在断电情况下进行，电器元件,如电机、开关、接插件请勿沾水，也不要用 潮湿的手触摸电源插头、电器部件及电源开关。 3. 禁止用水直接冲洗吸油烟机，以免发生意外。 4. 炉火在不使用时应及时熄灭，禁止炉火直接烘烤吸油烟机，禁止在吸油烟机下直接烧烤食物，以免损 坏吸油烟机及发生意外。 5. 如果吸油烟机的电源线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。 6 .当使用烹饪器具时,易触及部件可能会发烫。 注意事项 ●吸油烟机应视环境条件定期维护清洗，以保持机体清洁与使用效果，延长使用寿命。 我们建议：产品外表面在每次烹饪后都进行擦拭。 为保证油烟顺畅排出，请定期对网罩进行清洗，洗时请小心，以免损坏。 ●请勿用强力洗涤剂，建议用中性洗涤剂清洗，并用软布擦干 。如果您的吸油烟机为机械开关，应同时避免 清洁剂接触各控制键。 ●不要让污渍在吸油烟机表面停留时间过长。 ●请不要使用清洁球、刷子等粗糙物对吸油烟机进行清洁，以防止划伤机体表面。 ●清洁或保养吸油烟机时，请戴上防护手套，以防擦拭过程中受伤。 ●吸油烟机应在烹饪前开启。 ●长期不使用时，请将电源插头拔出，但请勿用力拽拉。... -
Page 26: 部件拆卸
吸油烟机 部件拆卸 警 告 1.机体在一般情况下不需要拆卸，拆卸工作需由专业维修人员来完成，非专业人员请勿拆卸、安装及维修 吸油烟机。 2.在清洗吸油烟机、提供安装或维修服务之前，必须切断电源，以免触电。 注：以下部件的安装步骤与拆卸步骤相反。 为防止金属锐边伤手，请在操作时佩戴好防护手套。 灯拆卸 在面板背面拆卸灯线端子， 如图示在面板正面往外推出LED即可。 按图示按压弹簧片。 照明灯图形 照明灯信息 照明灯类型 长方形 LED 最大功率 × 1.5W 电压 12VDC 见照明灯图形 尺寸 滤网拆卸 1.长按3秒“电源/延时”键，前玻璃门自动打开; 3.按压滤网把手位置， 2.小心扒开磁吸后玻璃，如图所示从面板位置孔上掀出 按图示往外拿出滤网。 后玻璃，卸下来后放置妥当，避免碰撞玻璃; 3.拆卸后玻璃时，需要双手扶持，慎防脱落。... - Page 27 吸油烟机 开关拆卸 拔掉线组端子，用十字螺丝刀拧下开关上的 两颗螺钉，往外移动开关组件即可取出， 按需要进行维修更换。 开关组件 同步电机拆卸 1、取下4颗前玻璃的固定板螺钉； 2、如图示固定板与前玻璃一同卸下来， 注意避免碰撞; 3、取下2颗固定螺钉； 4、面板背面可卸下同步电机组件，按需要 维修或者更换零件。...
-
Page 28: 线路图
吸油烟机 线路图 接 线 盒 控 制 电 路 棕色 棕色 蓝色 蓝色 棕色 高 白色 中 黑色 低 红色 棕色 黑色 蓝色 棕色 蓝色 220-240V~N 绿色/黄色 E 一般故障的排除 序号 故障现象 故障原因 排除方法 按任何键都无反应 电源插头未插好或停电 插紧电源插头 （如叶轮不转动、照明灯不亮） 按照明开关，照明灯不亮 照明灯损坏或照明灯接触不良 更换照明灯或插紧电源插头 使用单相三极插座... - Page 29 版次:A/0 出版日 期 ：2020年3月24日 Edition: A/0 Publication Date：March,24,2020...
