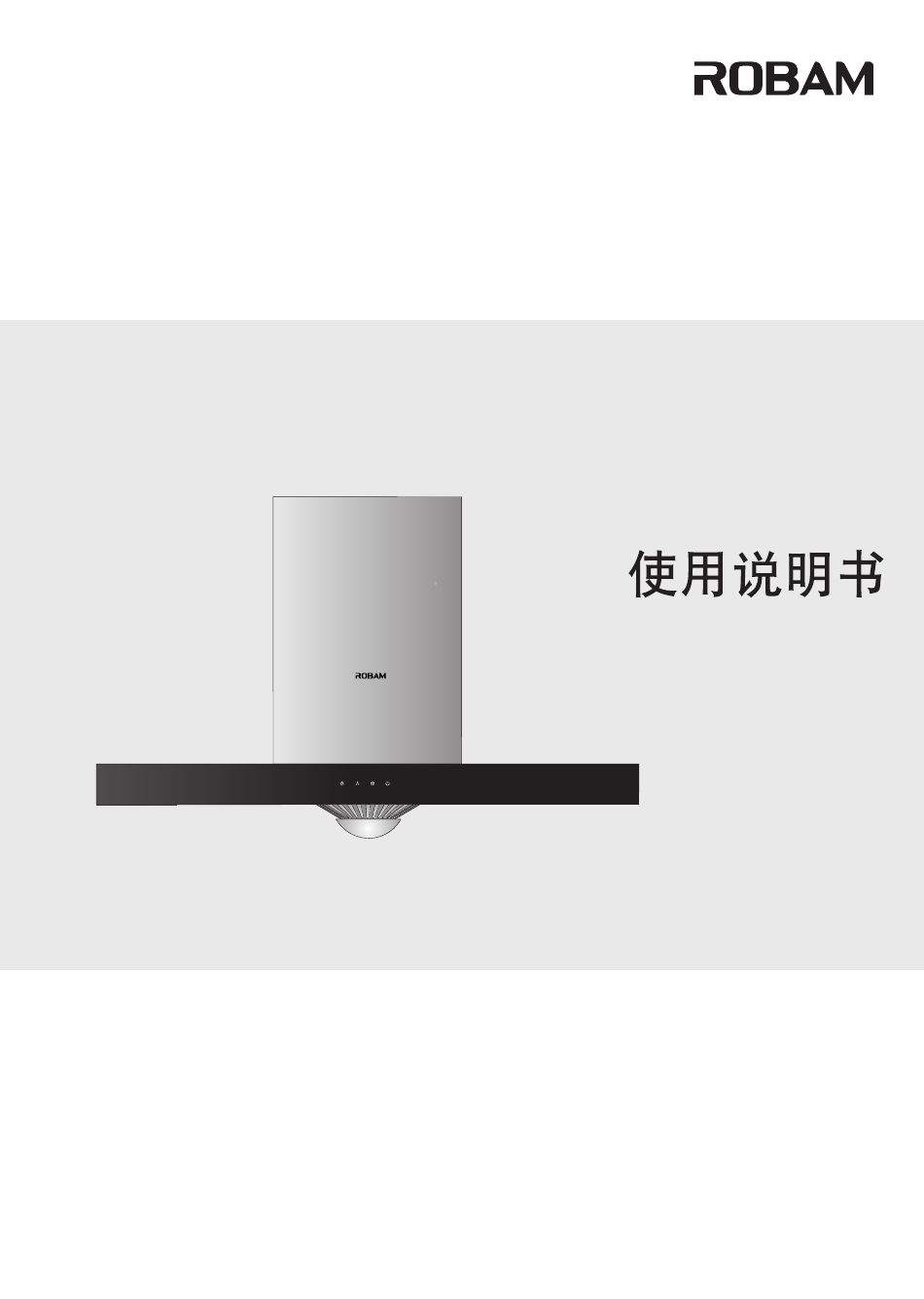

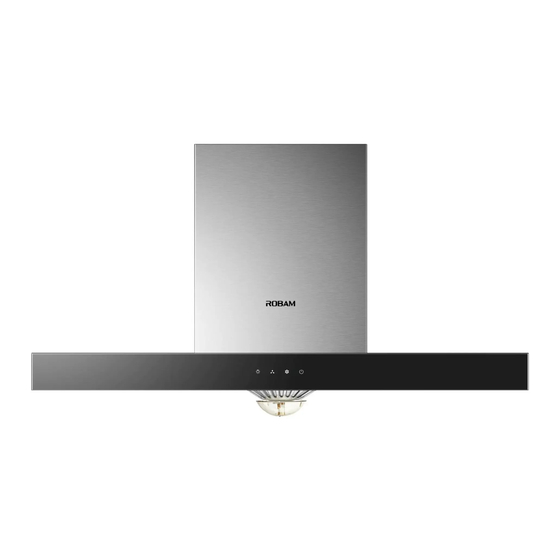

- Page 1 User Manual 使用产品前请仔细阅读本使用说明书，并妥善保管。如果说明书丢失，你可以发送邮件至 overseas@robam.com, 获取电子版说明书。 Before operating this unit, please read the user manual completely and keep it. If the manual is lost, you can send e-mail to overseas@robam.com, request for an electronic manual. CXW-200-A851 吸油烟机 Range Hood...
-
Page 2: Table Of Contents
CONTENTS Safety Precaution........................1 Important Information......................4 Product Description .........................5 Packing List..........................5 Installation..........................6 User Manual..........................9 Maintenance...........................9 Removal of Components.......................10 Circuit Diagram........................12 Troubleshooting of General faults..................12... -
Page 3: Safety Precaution
Touch Disassembly Execution Earthed Electric Shock Please use this product according to manual strictly, or ROBAM shall not take any responsible Warning caused by improper operation. Danger t allow children or weakling to use range hood separately, or it may cause electric shock or other accident. - Page 4 Range Hood Danger Please turn off range hood immediately if pan got fire (range hood shall aggravate fire if it’s working) and extinguish fire by effective action. Strict For example, cover flame by metal cover, turn off gas valve immediately Execution and remove inflammable things.
- Page 5 Range Hood Warning This appliance just for household use only.And it’s not allowed to exhaust dangerous or explosive matter or air. It should be put under dry and Strict ventilation environment without dangerous air. Execution The range hood and electric circuit must be installed by skilled and trained personnel with required qualification.
-
Page 6: Important Information
Range Hood Notice Because the installation is difficult and hood is heavy, the installation Strict shall be executed by professional person based on manul. Execution Don't break electric wire or other invisible equipment when cutting Strict something or drilling holes on ceiling. Execution When range hood is using in well sealed building, it should have air inlet Strict... -
Page 7: Product Description
Range Hood Product Description Technical Data Rated Power Input Model CXW-200-A851 204W Power Supply Rated Main Motor Power Input 220-240V~ 50Hz 200W × × (895×505×537)mm Dimension (L Nominal Wind Pressure 270Pa Net Weight 20.5kg Max static pressure 360Pa 55dB(A) Noise Note: 1. -
Page 8: Installation
Range Hood Installation If the flue aperture is less than air duct aperture, it will influence the fume suction effect and the too long air duct will influence the fume suction effect, too. Preparation for installation ●Surrounding Keep the hood away from too many doors and windows, so as to avoid air convection affecting the efficiency. ●Tools preparation The hood will be installed with the following tools 1.an impact drill (with drill bit);... - Page 9 Range Hood Installation Note: All data units in the following diagram are expressed in mm. ●Determine the position The removable baffle can be adjusted according to the actual situations. The installation pitch of holes is shown in Figure 2. The hood body shall be centered vertically and kept level. Ceiling hole size is shown in Figure 3.
- Page 10 Range Hood ●Adjust drawing panel Pull the two brackets of the drawing panel upwards to an appropriate height and then pull out the drawing panel by holding both sides. Remove the protective film (excluding cold plate materials) on the drawing panel and insert it along the gap between the main hood panel and the housing.
-
Page 11: User Manual
Range Hood User Manual Switch control panel Lighting High Power Turn on the power, the buzzer sounds to indicate the power-on state. Under the power state, press the “Lighting” button once to turn on the lights, and then press it again to turn off the lights. -
Page 12: Removal Of Components
Range Hood ●Please regularly check and clean the oil cup. When the oil reaches above 2/3 of the cup, rotate the cup rightwards by hand for removal and then pour out the waste oil, as shown in right. ●The range hood shall be started before cooking. ●Please unplug it during long-term shutdown, but please do not pull hard. - Page 13 Range Hood Romoval of filter Align the cross screwdriver with the screw hole and Hold the two screws on the filter mesh with both hands raise it upward forcibly meanwhile rotating it counter- and pull it down to detach the two prongs inside from the clockwise about 120°, so as to remove the screw out of filer mesh.
-
Page 14: Circuit Diagram
Range Hood Circuit Diagram Terminal box blue Control circuit blue blue yellow brown orange Yellow/Green black blue brown blue 220-240V~ Yellow/Green E Troubleshooting of General faults Fault Cause Solution Warning No response after pressing any icon The power plug is not connected When (e.g. - Page 15 目 录 安全注意事项......................1 重要信息........................4 产品简介........................5 装箱单........................5 安装说明........................6 使用说明........................9 维护与保养.........................9 部件拆卸........................10 线路图........................11 一般故障的排除......................12...
-
Page 16: 安全注意事项
吸油烟机 亲爱的用户 承蒙您的厚爱，购买了老板吸油烟机，借此机会，向您表示深深的谢意! 在使用本产品前，请您仔细阅读本说明书，并妥善保管，以备将来参考。 *本说明书中的图片为示意图，仅供参考，若图片与实物不符，以实物为准。本公司产品外观结构不断改 进，对于产品改进所引起的内容更改，恕不另行通知。 安全注意事项 为了避免给使用者及其他人员造成危害或者财产损害，特作如下区分及标志。 以下均为有关安全的重要事项，敬请严格遵守，并在充分理解内容的基础上正确使用。 根据危害、损害程度进行的内容区分 危 险 若忽视这一标志，并进行错误操作，极有可能导致人员危险、重伤或引起火灾。 警告 若忽视这一标志，并进行错误操作，有可能导致人员危险、重伤或引起火灾。 注意 若忽视这一标志，并进行错误操作，有可能导致人员受伤或造成物品的损害。 注意、禁止内容的图标 禁止用潮湿 禁 止 禁止触摸 禁止拆卸 严格执行 需要接地 当心触电 小心烫伤 禁止明火 的手操作 请严格按照本说明书规定使用，由于本产品使用不当造成的任何财产损失、人身伤害，本公司不 警告 承担责任。 危险 请不要让无人监护的儿童及体弱者单独使用吸油烟机，否则有可能导致触电或其他意外伤害。 禁 止 严禁电机、开关、接插件等电器部件沾水；禁止用水冲洗吸油烟机。吸油烟机被水淋湿后，请 不要使用；如果使用会导致漏电、触电等事故。 禁 止 请不要对电源线进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生... - Page 17 吸油烟机 危险 在清洗吸油烟机、提供安装或维修服务之前，必须切断电源，以免触电。 严格执行 油锅着火时，请立即关闭吸油烟机 （吸油烟机的运行会助燃火势），采用有效的灭火方法灭火。 例如，用金属的盖子将明火盖住，立即关闭燃气总阀门，并使易燃物远离明火。 严格执行 出现异常现象时，将电源开关按到停止状态，拔下电源插头或者切断总电源，马上与本公司当 地售后服务中心联系。异常状态下连续运转易发生触电、火灾等危险。 严格执行 警告 非专业人员请勿拆卸、安装及维修吸油烟机。 禁止拆卸 炉火在不使用时应及时熄灭，禁止炉火直接烘烤吸油烟机。禁止在吸油烟机下直接烧烤食物， 以免损坏吸油烟机及发生意外。 禁 止 请勿触摸已经开启或者刚关闭不久的灯泡，以免烫伤。 禁止触摸 为确保安全和安装顺利，请使用随机附件进行安装（特别是膨胀管和木螺钉，必须使用随机附 件，否则吸油烟机有掉下来的危险）； 安装金属膨胀管时，管径与孔径的配合必须紧密，严禁 严格执行 钻孔过大，以免膨胀管松动，造成吸油烟机意外跌落。 吸油烟机应使用专用电源插座，并且专用电源插座可靠接地；因电源线中途连接、使用延长线 以及多口配线器时易发生触电、插头插座发热以及火灾。请确保由专业的电工来进行，并且要 严格按照所有适用的国家和地方的电力法规；在接线以前，请先关闭电源并采取合理措施防止 严格执行 电源开关自动闭合。 如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。 严格执行 遵照加热设备厂家的安全指南，同时要遵照消防等管理部门颁布的安全标准进行。 严格执行 当吸油烟机与燃烧燃气或其它燃料的炉灶同时使用时，房间必须通风良好。 严格执行 本产品仅供家庭日常使用,请不要在特殊环境中使用（例如:室外）;也不能用来排出有危险的 或者容易爆炸的物质或者气体。产品在安装前应安放在干燥、通风、周围无腐蚀性及有害气体 严格执行 的环境中。...
- Page 18 吸油烟机 警告 吸油烟机的安装以及电路设置必须要由有经验的专业人员进行，非专业人员请勿安装。在安装 时要遵守所有相关的法规、标准，包括与火灾有关的说明。用户自行安装易发生触电、脱落、 严格执行 起火等危险。 出风管必须确保接到室外。为了避免火灾的发生并保持空气清新，请将废气排到室外。请不要 将废气排到墙内、阁楼或车库中。 严格执行 如果不按说明书规定的方法清洗，吸油烟机有起火的危险。 严格执行 请养成外出、就寝或使用后及时关闭灶具开关按钮及燃气总阀门，定期更换、检查煤气管道的 习惯，煤气泄漏报警装置不能完全避免煤气泄漏事故。 严格执行 器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用， 除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。应照看好儿童，确保他们 严格执行 不玩耍本器具。 灶台上烹饪容器的支承面与吸油烟机最低部位的最小距离。如果吸油烟机安装在燃气器具上 方，该距离应至少为 650mm 。如果燃气灶台安装说明规定了更大的安装距离，则对此应予以 严格执行 考虑。 注意 吸油烟机排出的气体不应排到用于排出燃烧燃气或其它燃料的烟雾使用的热烟道中。 禁 止 在移动吸油烟机进行安装、清洁或者修理前，务必切断电源，以免触电；在进行安装、清洁或 修理时，应佩戴防护手套，以防被吸油烟机内金属锐边伤手。 严格执行 吸油烟机使用的环境温度不能超过 40℃ 。 严格执行 由于本吸油烟机的安装程序比较复杂，且重量较重，因此最好由专业安装维修人员按照说明书 进行安装。 严格执行 当进行切割或者在墙壁房顶上或者天花板上钻孔时，请注意不要损坏电线以及其它隐藏设备。 严格执行 在密封性良好的建筑物中使用吸油烟机时，应保证有一空气入口，或将门稍打开一些，保证空...
-
Page 19: 重要信息
吸油烟机 注意 当油杯内的积油超过三分之二或即将到达刻度线时，请及时清理，防止溢出。油杯中所收集的 废油请勿食用。 严格执行 安装吸油烟机的墙壁要有足够的支撑强度，对于中空墙壁，中空板实心层的厚度必须大于 30mm 以上，对于混凝土墙壁可直接打安装孔。整机必须牢固安装在墙壁上。 严格执行 当使用烹饪器具时，易触及部件可能会发烫。 严格执行 处置：请勿将本产品作为未分类的城市垃圾处置。需要单独收集这些废物进行特殊处理。本产品不 得与生活垃圾一起处理。本产品必须在授权的地方处理，以回收电气和电子设备。通过收集和回收 废物，有助于节约自然资源，并确保产品以环保和健康的方式处理。 重要信息 重要信息 吸油烟机的包装 请以环保的态度处置这些包装材料，以保持一个良好的环境。 请勿让儿童玩耍塑料薄膜和包装箱，这可能会产生窒息事故，所以请让包装材料远离儿童，包装材料不是 玩具。 使用吸油烟机前 该吸油烟机的排烟方式是外排式。 在您着手安装和使用本产品前，请充分阅读此说明书及随机附带的各个文件，并严格遵守，必要时请同时 阅读你所购买的灶具使用说明书，并将他们妥善保存好，以备将来参考。 如发现吸油烟机有明显的损坏，请勿通电，并立即与当地的经销商或服务中心联系。... -
Page 20: 产品简介
吸油烟机 产品简介 技术参数 型号 整机额定输入功率 CXW-200-A851 204W 电源 主电机额定输入功率 220-240V~ 50Hz 200W 标称风压 外形尺寸（长 宽 高） × × (895×505×537)mm 270Pa 最大静压 主机净重 20.5kg 360Pa 噪声 55dB(A) 注：1. 性能测试均为230V~ 50Hz电源环境下测试结果，风量测试标准依据IEC61591，噪声测试标准依据 IEC60704。 2. 标称风压、最大静压的实测值不小于明示值的90%。 3. 所示噪声值为A计权声压级，声功率级为A计权声压级加14分贝。 机体尺寸 标注的尺寸仅供参考，括号内的尺寸为主机附面板高度。（单位：mm） 注意：橱柜内包尺寸应大于带 尺寸。 330* 装箱单... -
Page 21: 安装说明
吸油烟机 安装说明 烟道口径小于风管口径会影响吸烟效果，风管过长也会影响吸烟效果。 安装前准备 周围环境 ● 吸油烟机应避免安装在门窗过多的地方，形成太大空气对流，而影响其除油排烟效果。 工具准备 ● 安装吸油烟机应准备以下工具：1. 冲击电钻（带钻头） 2. 扳手 3. 螺丝刀 4. 尺 注意事项 ●吸油烟机的安装及电路设置必须由有经验的专业人员进行，只有经过专业培训的，并具有安装资质的人员， 才能对吸油烟机进行安装，非专业人员请勿安装、拆卸及维修吸油烟机。 ●安装前请勿接通吸油烟机电源，以免触电。 ●如果您的厨房正处于装修状态，请勿将吸油烟机暴露在外，因为建筑材料、灰尘、油漆、涂料以及它们所 挥发的气体，会使吸油烟机表面产生腐蚀和失去光泽。因此建议您在装修完毕后再安装吸油烟机。 ●如果在安装吸油烟机前，需要移动燃气灶，则在移动燃气灶前，请先关闭燃气总阀门。 ●请勿将吸油烟机安装在木质等易燃物的墙面上，安装吸油烟机的墙面应为有足够强度的不可燃物，且表面 平直。 ●吸油烟机可能有非常锋利的边，在移动吸油烟机进行安装、清洁或修理时，请佩戴防护手套。 ●在墙壁或天花板等上面钻孔时，应避开墙内埋设的电线及其它隐藏设备，以免引起触电及火灾。 ●吸油烟机不要装得太高，也不要受外界气流干扰，以免降低吸烟效果。 ●制作橱柜时，请给机体留下装取空间，以利维护保养与检修。 ●装机时，请使机体保持水平。 ●请使用单相带接地插座，并良好接地（自来水管接地不可靠，煤气管道接地有引发火灾与爆炸的危险）。 ●为保证安全和安装顺利，请使用随机附件进行安装，否则吸油烟机可能会有掉下来的危险。 ●如电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。请不要对电源线 进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生触电和火灾等事故。 ●安装完毕后，请先对吸油烟机表面进行清洁，然后接通电源，进行试运行操作。... - Page 22 吸油烟机 安装 注：以下示意图的所有数据单位均以mm表示。 ●确定位置 可拆卸挡板根据实际安装情况适当调整。安装孔距如图2所示，机体应垂直居中和保持水平，吊顶钻孔尺 寸如图3，插座位置建议安装在吊顶上方。 吸油烟机安装于炉灶正上方，炉灶上烹调器具的支承面与吸油烟机最低部位的最小距离为650mm(如煤气 炉灶安装说明规定了较大的安装距离者，对此应予考虑。电灶可视实际情况适当降低)。 主机附面板安装孔 主机附面板 吊顶 主机面板 可拆卸挡板 可拆卸面板 S T4.2×18 自攻螺钉 吊顶 （图1-1无拆卸挡板的安装方法） （图1-2有拆卸挡板的安装方法） 挂脚限位块 图3 图2 35±2 墙体 风管钻孔尺寸Ø200 挂脚 吊顶钻孔尺寸图(烟机顶部投影尺寸) ●安装挂脚 按照挂脚的尺寸在墙壁的相应位置上，用直径为10mm的钻头钻深度为60mm-70mm的四个孔（不可过 大），将膨胀管压入孔内，再用随机配备的4枚4 60mm的木螺钉将挂脚可靠固定。在距离四孔高度65mm × 处，钻出一个直径为10mm（不可过大），深度为50mm-55mm的孔，将M6金属膨胀管塞入孔内。（如图2）...
- Page 23 吸油烟机 ●调节主机附面板 双手拉动主机附面板的两个支架用力向上拔到适当高度，再用手拉住主机附面板的两边用力拉出主机附 面板，撕去保护膜（若为冷板材质则无需撕膜），再沿主机面板与壳体之间的缝隙插入调整到适当的高度。 ●安装机体 先将止回阀如图5所示固定，再按照图2所示将机体后部的挂孔对准挂脚的挂钩按压滑入，用手晃动机体 看是否挂牢。待机体安装到位后，在M6金属膨胀管上装入挂脚限位块、垫片，旋紧螺母（防止机体在外力作 用下意外脱钩）。 ●安装主机附面板 如图1-1的安装方法，此时主机附面板与顶板之间还有一定的间隙，应将主机附面板推到与顶板接触，然 后用ST4.2 18的螺钉将主机附面板固定在顶板上。（图1-2安装方法中无需调节与安装主机附面板） × 备注：若无主机附面板，则无需调节与安装。 安装铝箔风管 ●铝箔风管钻孔位置（公共烟道不需要钻孔） a.铝箔风管与炉台正对窗户之安装：拆下一方玻璃，安装一块有排风孔的胶合板，或直接在玻璃上开洞。 b.炉台不临近窗户时：选择与炉台最近且可通室外的窗户，装设铝箔风管，穿窗而出；或选择与炉台最近且 可通室外的墙壁打洞，装设铝箔风管，穿墙而出。 c.钻穿墙洞：先量好铝箔风管对墙位置，在壁面上画好钻孔范围（即比铝箔风管外径略大的圆形），再使用 长钻头钻穿墙壁。钻孔时应注意墙壁结构和材料，切勿破坏墙洞以外的壁面。 ●连 接 铝箔风 管 先将铝箔风管无风管固定条一端套上风管接口用胶带贴住，并将风管拉直后与公共烟道接口进行连接（若 无公共烟道的，请将风管拉直接至室外）。当公共烟道接口或墙孔大于铝箔风管时可以直接连接，当小于风 管时，可选购风管接口。风管接口小端有外径140mm、150mm、160mm、170mm以及180mm五种规格，可 根据实际情况，将小于公共烟道接口或墙孔的多余部分剪去。 然后，将铝箔风管带有风管固定条的一端插入止回阀接口外圈上，并用风管胶带密封。最后，把止回阀接 口的四个卡扣放入止回阀的四个卡槽中，顺时针旋转即可将风管固定在止回阀上。 图5 图4 Ø185铝箔风管 风管胶带 风管接口 风管胶带 止回阀接口 卡扣 S T4.2 18螺钉...
-
Page 24: 使用说明
吸油烟机 使用说明 开关控制面板 弱档 强档 电源 照明 接通电源，蜂鸣器鸣响，提示进入通电状态。 通电状态下，按照明键一次可以打开照明灯，再按一下，关灯。照明键只控制照明 灯。 照明 在电源开启状态下，按下弱档键，运行弱档功能，弱档图标长亮。再按此键，则关闭 弱档，弱档图标熄灭。 弱档 在电源开启状态下，按下强档键，运行强档功能，强档图标长亮。再按此键，则关闭 强档，强档图标熄灭。 强档 按下电源键，电源键图标长亮， 产品处于开机状态 。 1.如果只有照明灯亮，再按电源键将直接关闭照明灯； 2.如果风机正在工作时，再按电源键，电源键图标将闪烁，烟机进入延时工作状态， 1分钟后自动关闭所有功能； 电源 3.如果电源键图标闪烁时，再次按电源键，则关闭所有功能; 4.在开机状态下，如3分钟内无任何操作，则进入关机状态。 维护与保养 注意事项 ●吸油烟机应视环境条件定期维护清洗，以保持机体清洁与使用效果，延长使用寿命。 我们建议：产品外表面在每次烹饪后都进行擦拭。 为保证油烟顺畅排出，请定期对网罩进行清洗，洗时请小心，以免损坏。 ●请勿用强力洗涤剂，建议用中性洗涤剂清洗，并用软布擦干。如果您的吸油烟机为机械开关，应同时避免 清洁剂接触各控制键。 ●不要让污渍在吸油烟机表面停留时间过长。 ●请不要使用清洁球、刷子等粗糙物对吸油烟机进行清洁，以防止划伤机体表面。 ●清洁或保养吸油烟机时，请戴上防护手套，以防擦拭过程中受伤。 ●请定期检查和清理油杯， 当油杯内积油超过三分之二时，如右图用手 将油杯右旋移出油杯，倒去废油。 ●吸油烟机应在烹饪前开启。 ●长期不使用时，请将电源插头拔出，但请勿用力拽拉。... -
Page 25: 部件拆卸
吸油烟机 部件拆卸 注：以下部件的安装步骤与拆卸步骤相反，为防止金属锐边伤手，请在操作时佩戴好防护手套。 在安装或拆卸之前，必须切断电源，以免触电。 灯拆卸 用小的一字起子或比较尖小的东西嵌入 用力往外翘，把射灯从烟罩上取出， 灯罩与烟罩安装之间的缝隙中。 拔出连接器,即可更换射灯。 照明灯图形 照明灯信息 29.7 照明灯类型 圆形LED 最大功率 2W×2 电压 12VDC 尺寸 见照明灯图形 开关拆卸 C X W- 20 0 -8 301 C X W- 20 0 -8 301 CXW-200-8301 CXW-200-8301 CXW-200-8301 拧下小盖板上的两颗螺钉，拆下小盖板。 拧下开关盖板上的两颗螺钉，旋转翻出开关盖板， 注：灯与开关安装步骤与拆卸步骤相反... -
Page 26: 线路图
吸油烟机 整机拆卸 拆卸步骤： 1. 拔下电源插头； 2.拧下主机面板后部的四枚螺钉，把主机面板向前倾斜到一定角度后,再用双手向上用力拔出； 3.用十字螺丝刀旋下盖板上的紧固螺钉后，取下盖板； 4.旋下挡圈上的紧固螺钉，取出挡圈； 5.顺时针旋下盖帽，垂直取出叶轮； 6.用十字螺丝刀旋下网罩上的紧固螺钉，取下油杯和网罩。 装上步骤与拆卸步骤相反。（装上叶轮时，请在叶轮的轴孔中抹一些润滑油。） 主机附面板 盖板 壳体 风 道 电机 主机面板 叶轮 盖帽 挡圈 上盖板 开关 滤网 网罩 油杯 线路图 接线盒 蓝 控制电路 红 蓝 蓝 红 红 黄 操 红 棕 作 橙... -
Page 27: 一般故障的排除
吸油烟机 一般故障的排除 警告 序号 故障现象 故障原因 排除方法 按任何键都无反应 电源插头未插好或停电 插紧电源插头 在连接插 （如叶轮不转动、照明灯不亮） 件或更换 按照明键，照明灯不亮 照明灯损坏或照明灯接触不良 更换照明灯或插紧插件 时，务必 使用单相三极插座 拔下电源 机体表面有感应电，麻手 电源插座没有良好接地 并良好接地 插头。 叶轮运转有异常声 叶轮或电机支架紧固螺丝松动 旋紧叶轮固定螺钉 使用一段时间后不见油滴入油杯 机体装置未呈水平，有倾斜 调整机体至水平状态... - Page 28 版次:A/0 出版日 期 ：2021年6月20日 Edition: A/0 Publication Date: June, 20, 2021...
