后面板接口

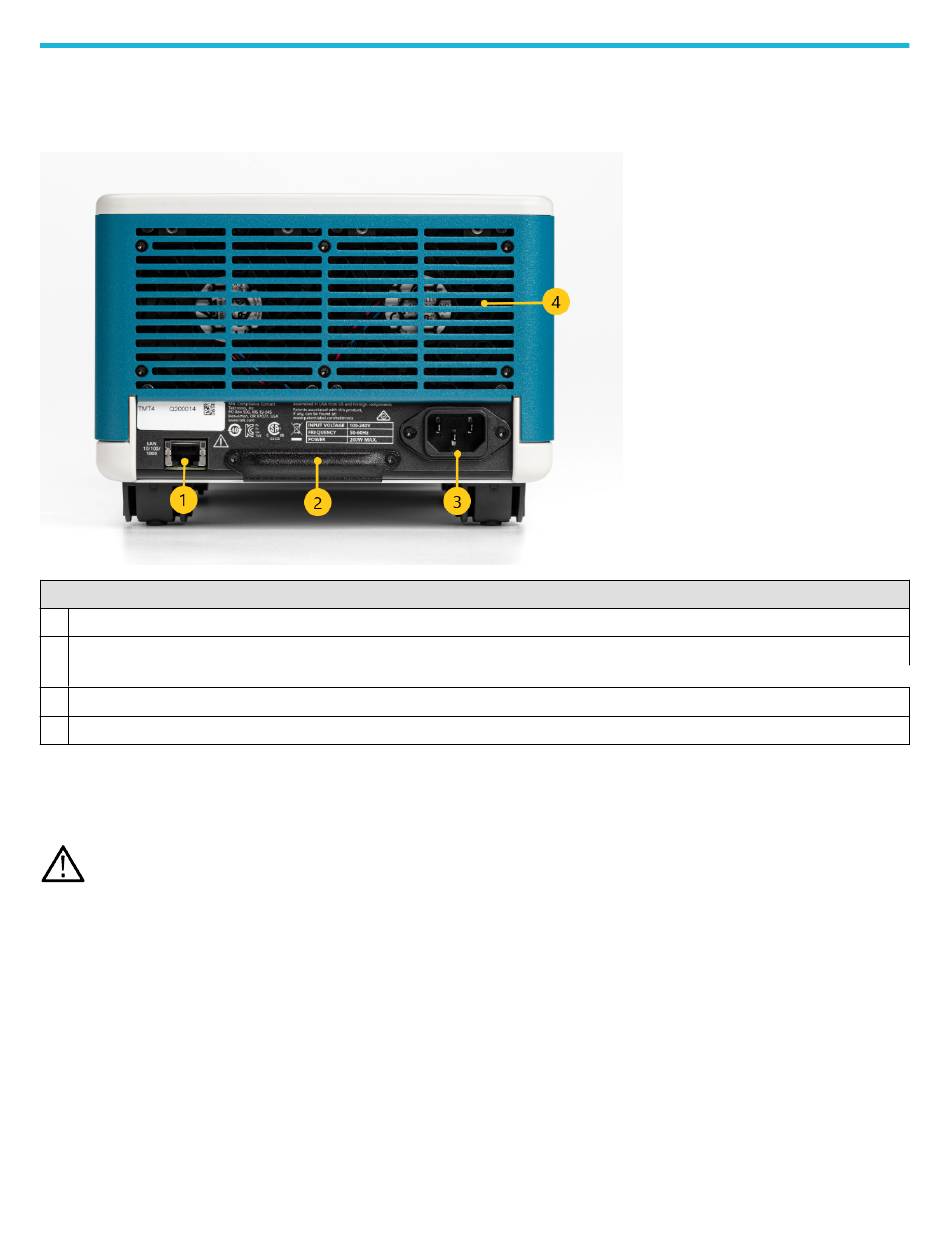

通过后面板接口可连接电源和 LAN。
说明
1 LAN 接口。10/100/1000 Base-T 以太网端口，用于远程连接 PC。
2 SD 存储卡插槽。此插槽将用于核心存储需求。可根据需要出于与解密相关的敏感目的而移除。
拧下螺钉以插拔存储卡。
3 电源接口。100-240V，50-60Hz，最大功率 200 W
4 风扇通风口。
安装与设置
连接和打开
警告: 请勿在仪器通电时断开被测设备。如果在通电时发生被测设备断开情况，则必须先关闭仪器，待被测
设备恢复连接后再重新开机。
拆开仪器包装后，遵循以下步骤进行开机、连接和使用。这需要以太网连接。
1. 将以太网线缆插入仪器后面板上的 LAN 接口，然后直连至主机 PC 或以太网网络。
2. 将随附的电源线插入仪器后面板上的电源接口，并连接至适合的电源。
3. 按下前面板上的电源按钮以打开仪器。电源按钮 LED 的颜色指示仪器的电源模式。琥珀色指示待机状态。蓝色
指示开机状态。不亮表示仪器已拔下电源线并关机。
4. 当您首次打开仪器时，应显示以下屏幕。记下仪器屏幕上显示的 IP 地址。
