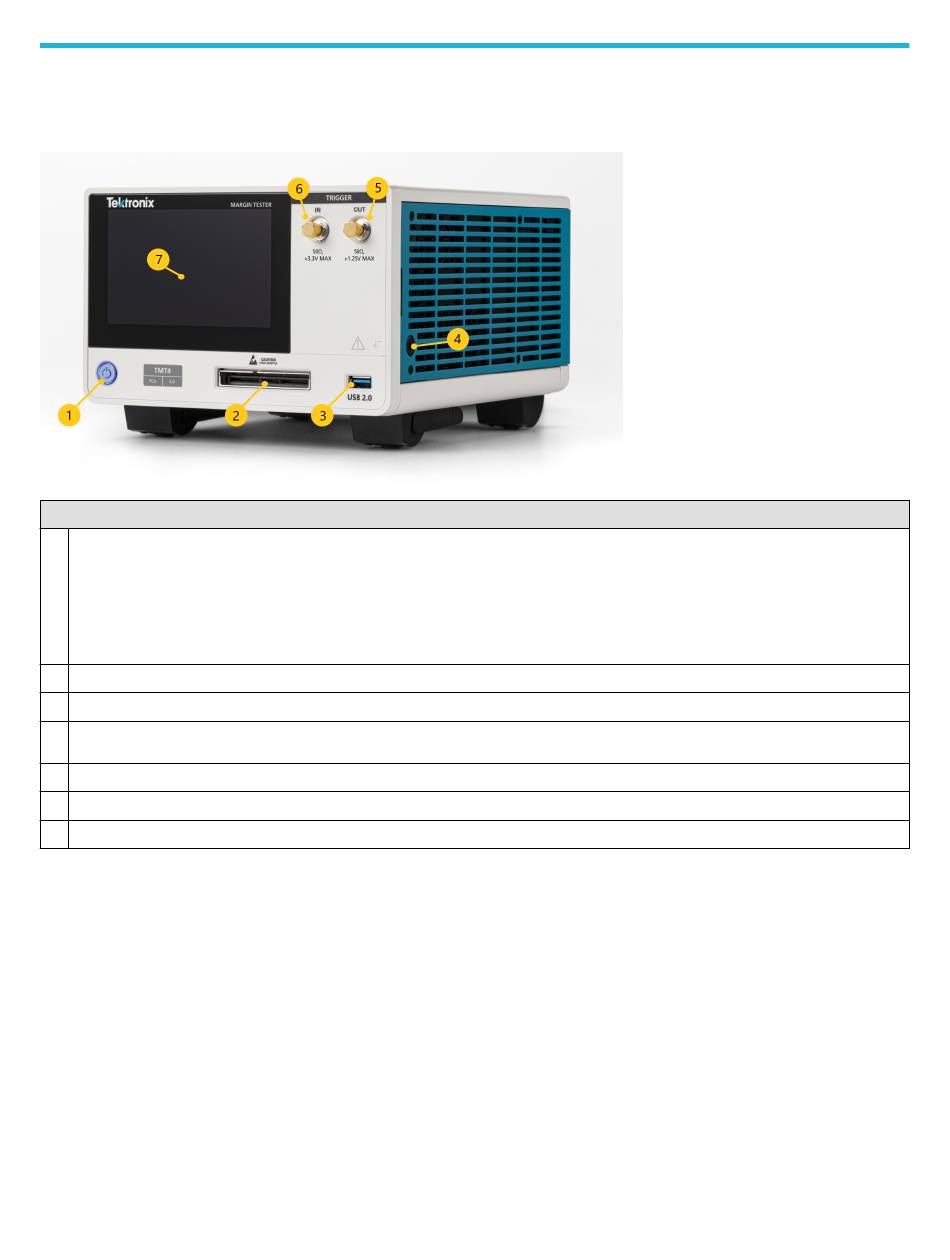

前面板控件和连接器
前面板含有电源按钮、触发/信号输入和输出端口以及触摸显示屏。
说明
1
电源按钮。LED 的颜色指示电源模式。
熄灭：已拔下电源线（拔下电源线将完全切断电源）
琥珀色：待机
蓝色：开机
2 PCIe 高密度连接器
3 USB 2.0 A 型端口。
4
香蕉型接地。在连接和断开电缆以及适配器时，佩戴接地的防静电腕带将身体上的静电电压放掉。
5 尚不可用。( 触发输出 +1.25 V，50 Ω )
6 尚不可用。( 触发输入 +3.3 V，50 Ω )
7 5" LCD 触摸屏，可操作基本控件和访问测试结果。
前面板控件和连接器
