前面パネル・コントロールおよびコネクタ

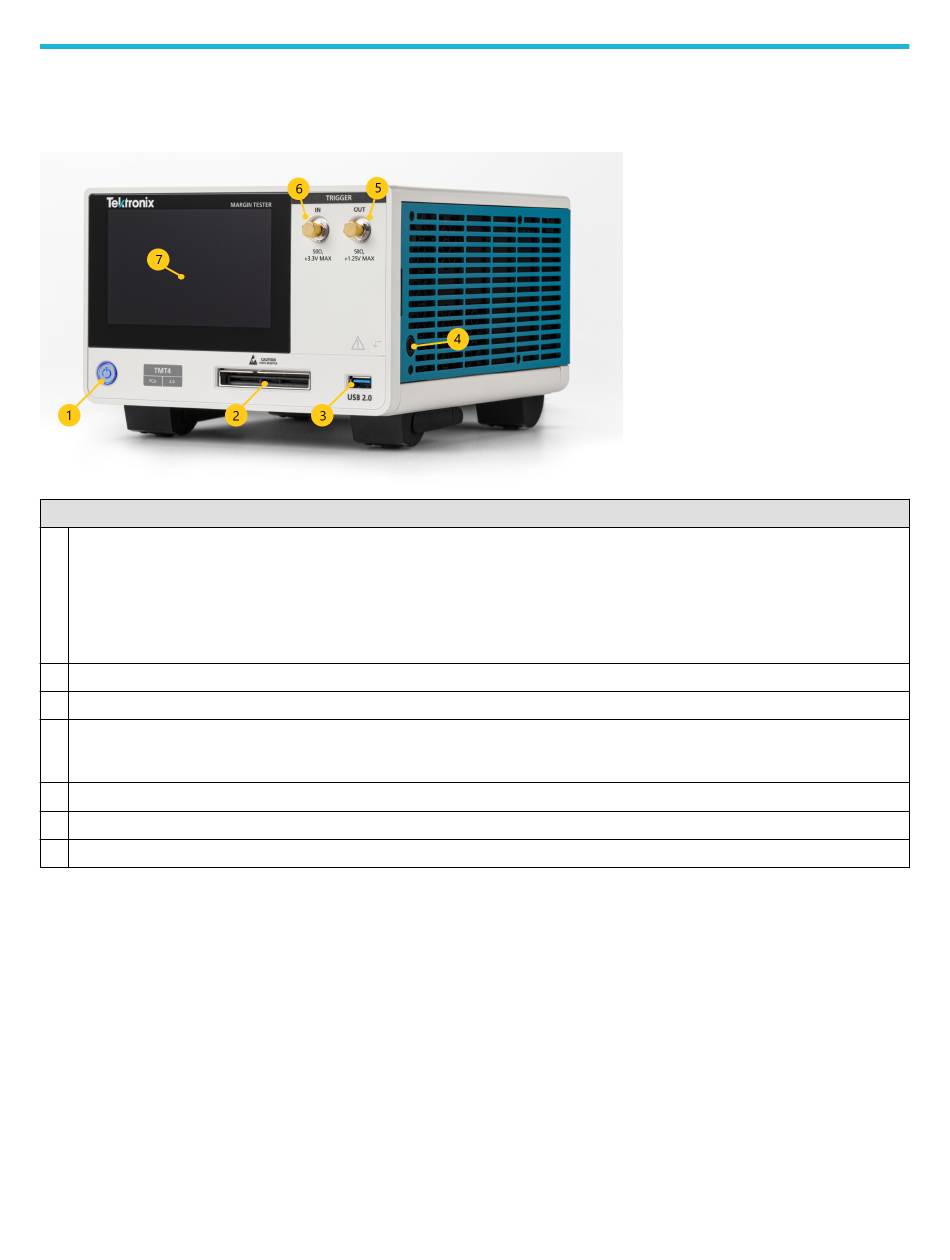

前面パネルには、電源ボタン、トリガと信号の入出力、タッチスクリーン・ディスプレイを備えています。
説明
1
電源ボタン LED の色は電源モードを示します。
消灯：電源ケーブル未接続（電源コードを抜いて電源を完全に抜きます）
橙色：スタンバイ
青：オン
2 PCIe 高密度コネクタ
3 USB2.0Type-A ポート。
4
バナナ・プラグでグランド接続します。ケーブルおよびアダプタの取り付けまたは取り外しの際には、接地
された帯電防止リスト・ストラップを付けて、人体から静電気を放電します。
5 まだ利用できません。(トリガ出力：+1.25 V、50 Ω )
6 まだ利用できません。(トリガ入力：+3.3 V、50 Ω )
7 5 インチ LCD タッチ・スクリーンを使用すると、基本的な制御とテスト結果にアクセスできます。
