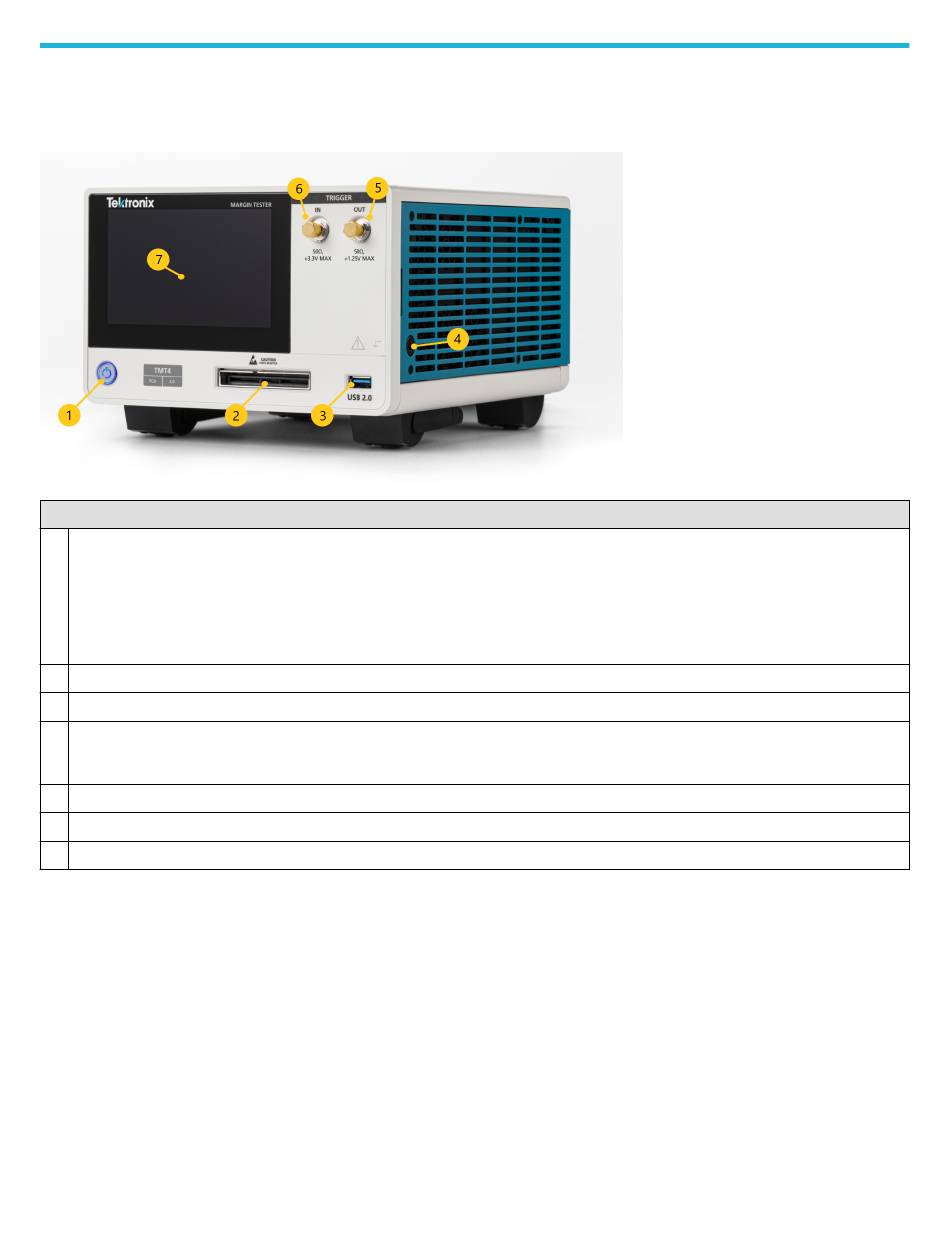

Commandes et connecteurs de la face avant
Le panneau avant permet d'accéder au bouton d'alimentation, aux entrées et sorties de déclencheur et de signal, ainsi qu'à l'écran tactile.
Description
1
Bouton Marche/Arrêt. La couleur du voyant LED indique le mode de fonctionnement.
Désactivé : débranché (débranchez le cordon d'alimentation pour couper complètement l'alimentation)
Ambre : Veille
Bleu : Activé
2 Connecteur haute densité PCIe
3 Port USB 2.0 type A.
4
Raccordement à la terre de type banane. Déchargez la tension statique de votre corps en portant un bracelet antistatique relié à la
terre lorsque vous branchez et débranchez des câbles et des adaptateurs.
5 Pas encore disponible. (Sortie de déclenchement + 1,25 V, 50 Ω)
6 Pas encore disponible. (Entrée de déclenchement en +3,3 V, 50 Ω)
7 L'écran tactile LCD de 5 pouces permet d'accéder aux commandes de base et aux résultats des tests.
Commandes et connecteurs de la face avant
