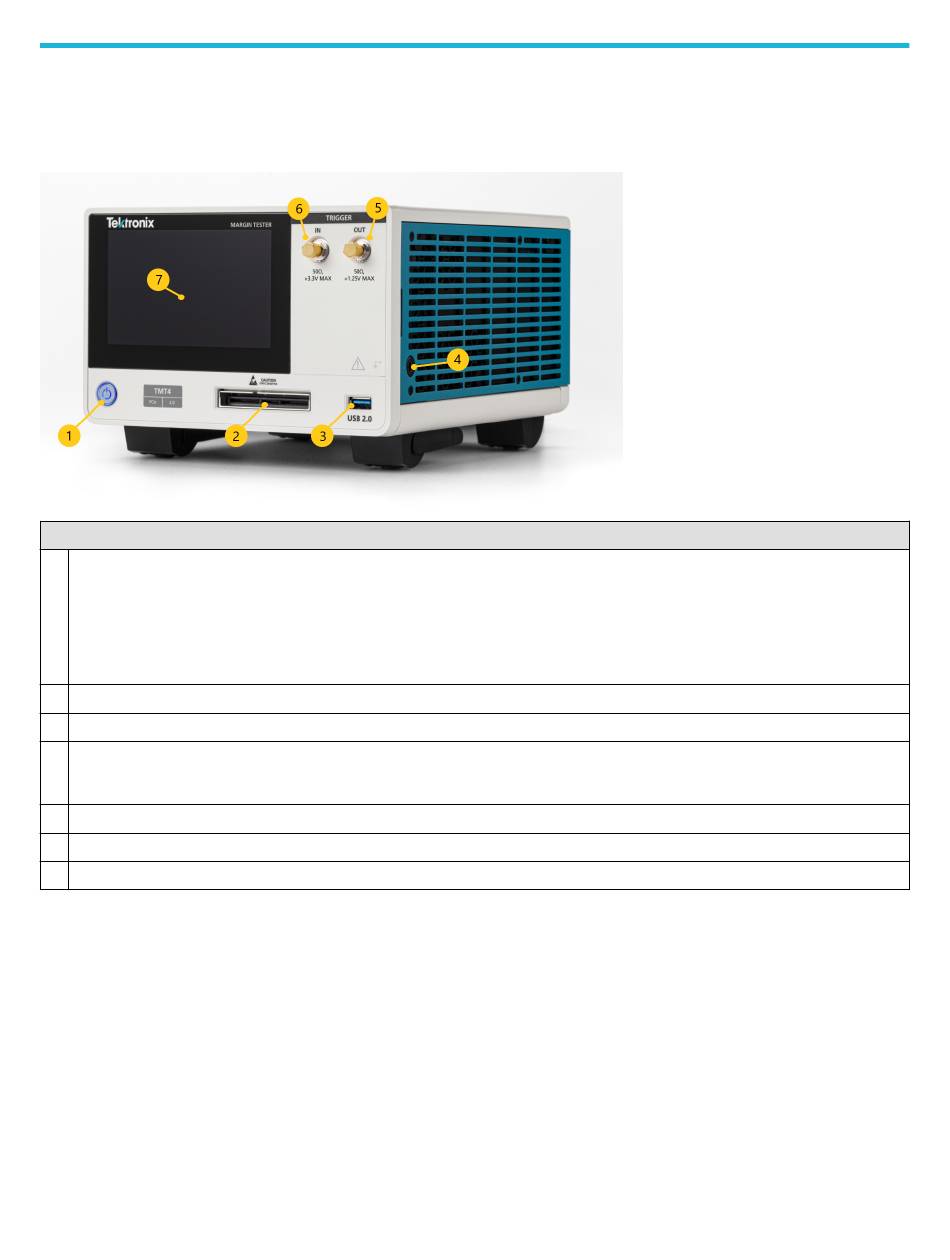

Bedienelemente und Anschlüsse am vorderen Bedienfeld
Das vordere Bedienfeld ermöglicht den Zugriff auf Netzschalter, Trigger und Signaleingänge und -Ausgänge sowie auf das Touchscreen-
Display.
Beschreibung
1
Netzschalter. Die Farbe der LED zeigt den Betriebsmodus an.
Aus: Stecker gezogen (trennen Sie das Netzkabel, um die Stromversorgung vollständig zu unterbrechen)
Gelb: Standby
Blau: Ein
2 PCIe-Spezialanschluss mit hoher Kontaktdichte
3 USB 2.0-Anschluss Typ A.
4
Bananenstecker-Masseanschluss. Tragen Sie beim Anschließen und Trennen von Kabeln und Adaptern ein geerdetes Antistatik-
Armband, um die statische Aufladung des Körpers abzuleiten.
5 Noch nicht verfügbar. (Trigger-Ausgang +1,25 V, 50 Ω)
6 Noch nicht verfügbar. (Trigger-Eingang +3,3 V, 50 Ω)
7 5-Zoll-LCD-Touchscreen bietet Zugriff auf grundlegende Bedienelemente und Prüfungsergebnisse.
