Montageanleitung

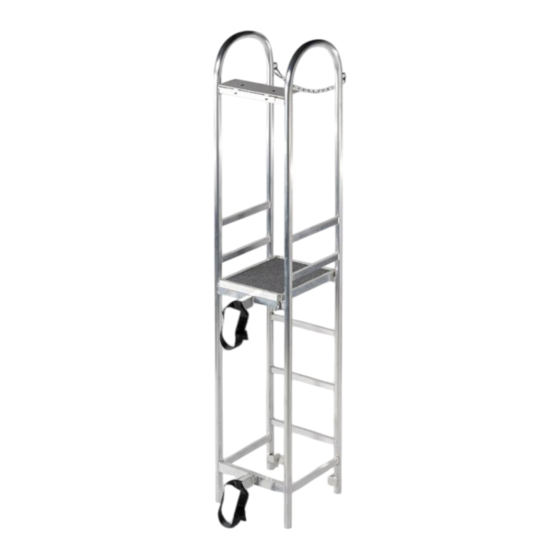

Volleyball-Schiedsrichterpodest

Art.-Nr.: 5301

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel

Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für

Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte

diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

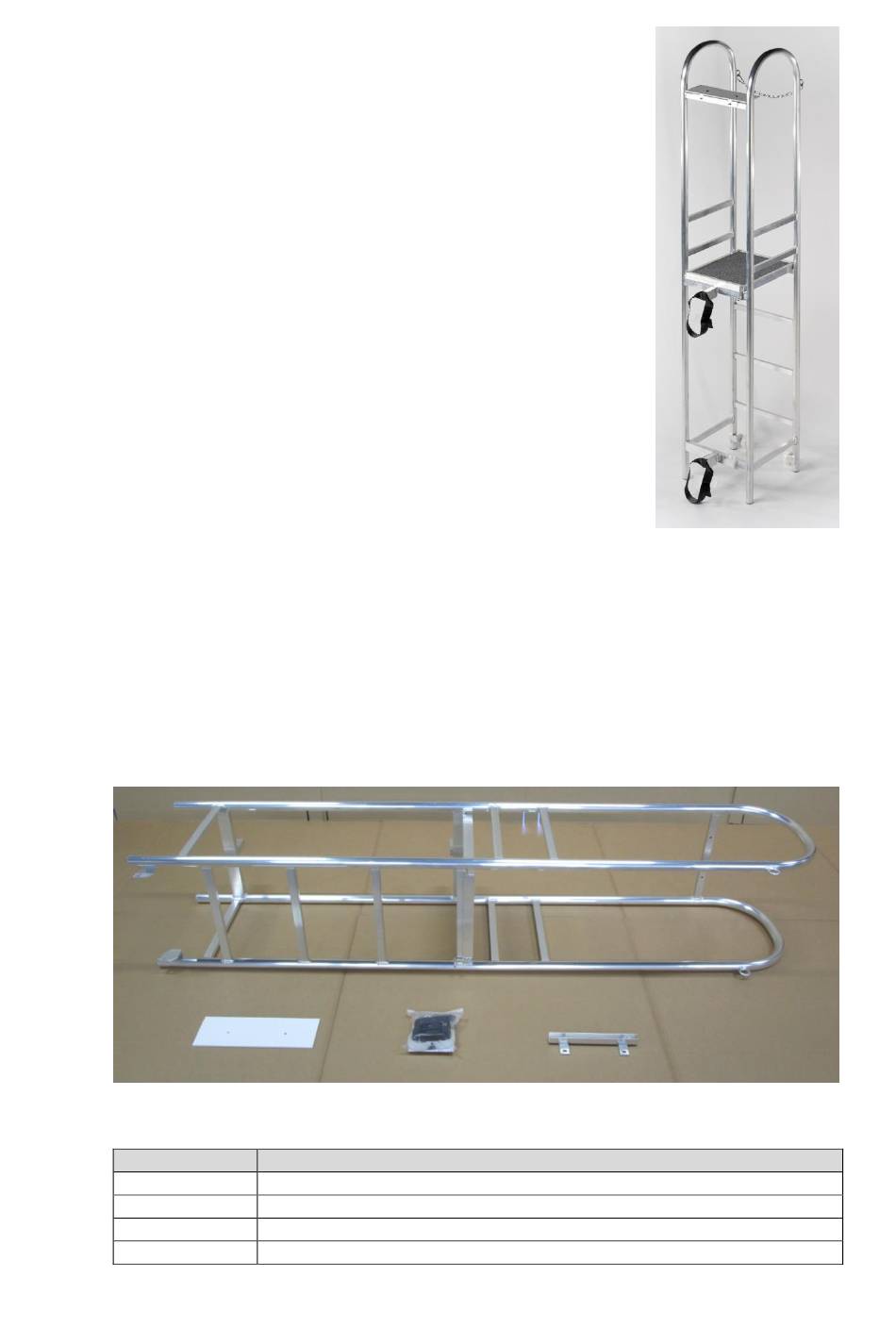

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit,

bevor Sie mit dem Aufbau beginnen.

Inhalt gesamt:

Stück

Beschreibung

Schiedsrichterpodest, vollverschweißt

Schreibbrett

Schreibbretthalterung

Zubehörbeutel

Need help?

Do you have a question about the 5301 and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo 5301

Page 1 Volleyball-Schiedsrichterpodest Art.-Nr.: 5301 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2: Montage
Inhalt Zubehörbeutel: Stück Beschreibung Rad, Ø 80mm, weiß Verschlusskappe Ø 40mm, grau Verschlusskappe 50 x 30mm, schwarz Karabinerhaken Gliederkette Sechskantschraube DIN 933, M12 x 65 Zylinderschraube mit Innensechskant DIN 912, M6 x 35 Flachrundkopfschraube mit Schlitz M6 x 16mm, A2 Mutter DIN 934, M12 selbstsichernde Mutter DIN 985, M6 Klettband...
Page 3 a) Montage der Räder: Zunächst jeweils auf 1 Stck. Sechskantschraube M12 x 65, DIN 933 jeweils 1 Stck. Rad aufstecken und 1 Stck. Mutter M12, DIN 924 so aufdrehen, dass das Rad noch frei läuft. Das Schiedsrichterpodest nun flach auf die Seite legen. Von der Innenseite des Podestes dann je Seite 1 Stck.
Page 4 c) Montage Karabinerhaken und Kette: Die 2 Stck. Karabinerhaken in die Enden der Kette einhängen. Dann die Kette mit den Karabinerhaken an den angeschweißten Ösen am Podest einhaken. Die Sicherungskette muss bei der Benutzung des Podestes immer geschlossen sein. d) Montage Schreibbrett: Das Schreibbrett an der mitgeliefertem Schreibbretthalterung wie folgt befestigen.
Page 5 e) Montage Klettband und Verschlusskappe: Die 2 Stck. mitgelieferten Klettbänder jeweils durch die Schlitze der Halterungen führen. Dann 2 Stck. Verschlusskappen 50 x 30mm in die Halterungen mit einem Hammer/Gummihammer einschlagen. Zur Sicherung die Klettbänder um den Volleyballpfosten legen und fixieren, damit das Podest einen festen Stand hat.
Page 6 Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! ___________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 7 Assembly instruction Volleyball umpire´s podium Cat.- no.: 5301 Thanks for choosing Haspo equipment. In order to enjoy this product please read the following instructions for safety, use and maintenance before assembly and use 1. Scope of delivery: Please check the following content before assembly.
Page 8 Accessories: Piece Description Wheel, Ø 80mm, white Plastic slider, Ø 40mm, grey Plastic cap, 50 x 30mm, black Snap hook Link chain Hexagon screw DIN 933, M12 x 65mm Hexagon socket cylinder screw DIN 912, M6 x 35mm Slotted truss head screw, M6 x 16mm Nut DIN 934, M12 Self-locking nut DIN 985, M6 Velcro tape...
Page 9 a) Assembly of wheels: Stick wheels on hexagon screws M12 x 65, DIN 933 and screw nuts M12, DIN 924 so that wheels are still running freely. Now put the podium on one side. Fix wheels at wheel supports welded at both sides of the podium with nuts M12, DIN 924.
Page 10 c) Fixing of snap hooks and chain: Clip snap hooks in the chain. Then hook chain with snap hooks into the rings welded at the podium. The chain has always to be closed during use of the podium. d) Fixing of blotting board: Place board on the support so that it is flush with the support’s outside edge.
Page 11 e) Fixing of Velcro tape and plastic caps: Stick the 2 supplied Velcro tapes through the slots of the brackets. Then stick 2 caps 50 x 30mm in the open ends of the brackets and fix them with a hammer/ mallet.
Page 12 Only use water for cleaning the surfaces. Do not use alcohol or any aggressive chemicals! __________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
