Haspo 130 Assembly Instruction Manual

Junior soccer goal in ground sockets with aluminium cast corner joints

Hide thumbs

page of 14

/ 14
Bookmarks

Available languages

Quick Links

Download this manual

Montageanleitung Jugendfußballtor

in Bodenhülsen

mit Alu-Guss-Eckverbindern

3,00 x 2,00 m

Art.-Nr.: 150

5,00 x 2,00 m

Art.-Nr.: 130

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel

Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für

Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte

diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

1. Lieferumfang

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor

Sie mit dem Aufbau beginnen.

Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück

Fußballtor. Bei paarweiser Lieferung ist

enthalten.

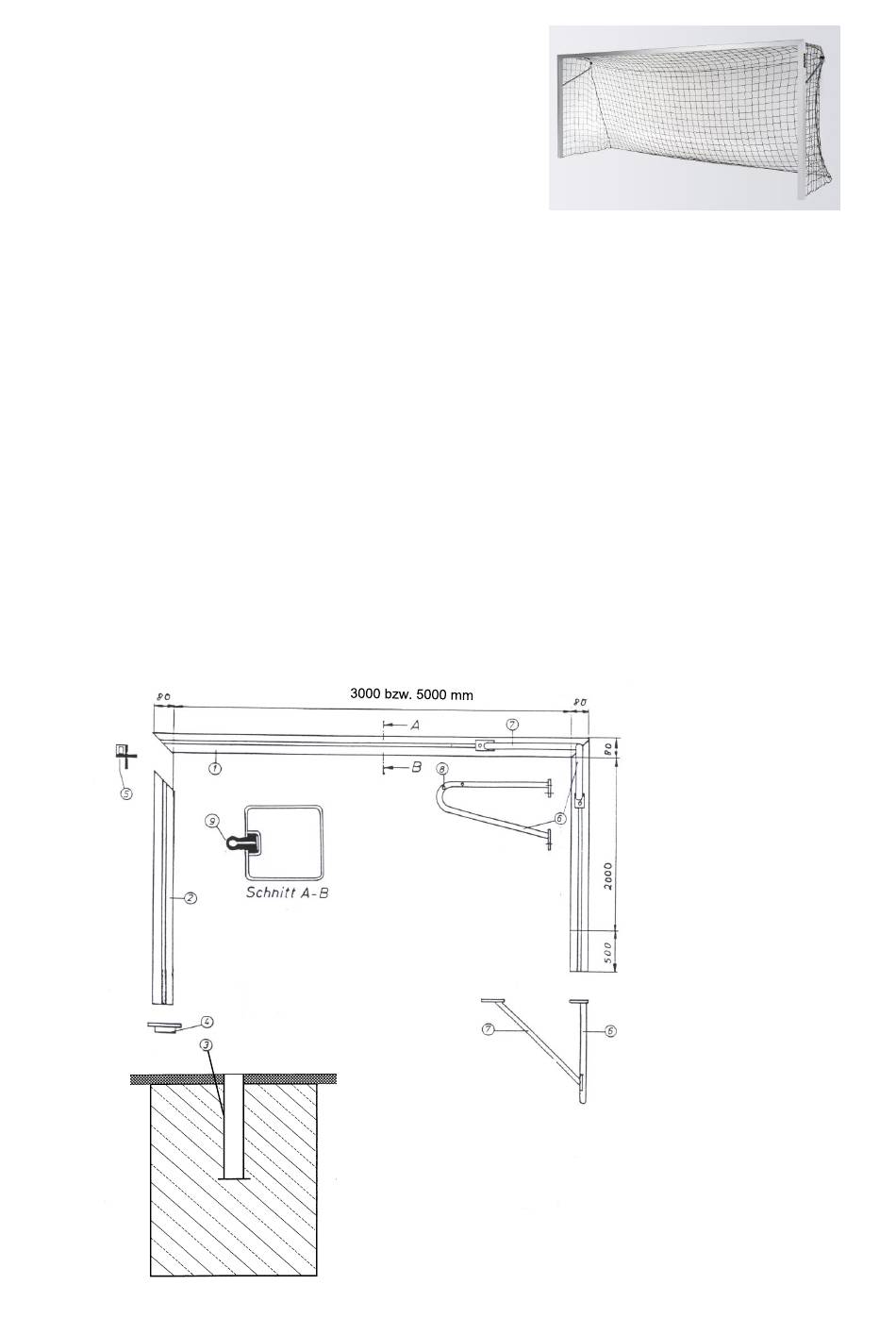

2. Übersichtszeichnung

jeweils die doppelte Menge

Bezeichnung Einzelteile:

1 = Latte

2 = Pfosten

3 = Bodenhülse

4 = Abdeckkappe

5 = Alu-Guß-Eckverbinder

6 = Netzbügel

7 = Netzbügelstrebe

8 = Bohrung für Netzseil-

befestigung

9 = Sicherheit-System-

Netzhalter
