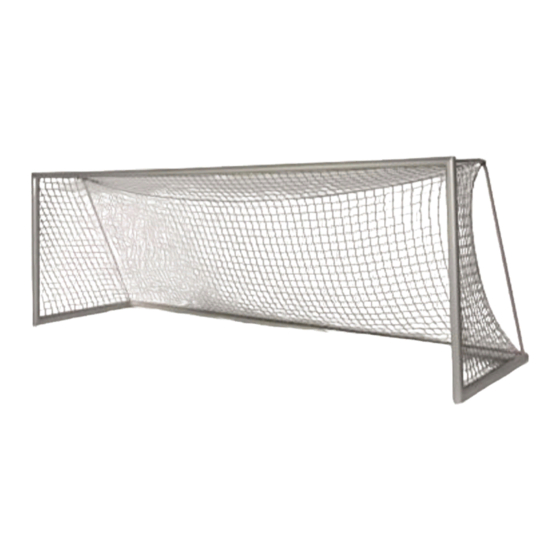

Montageanleitung Fußballtor
mit verschweißten Gehrungen
7,32 x 2,44m
Art.-Nr.: 1082
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an
diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie
den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch,
bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem
Aufbau beginnen.

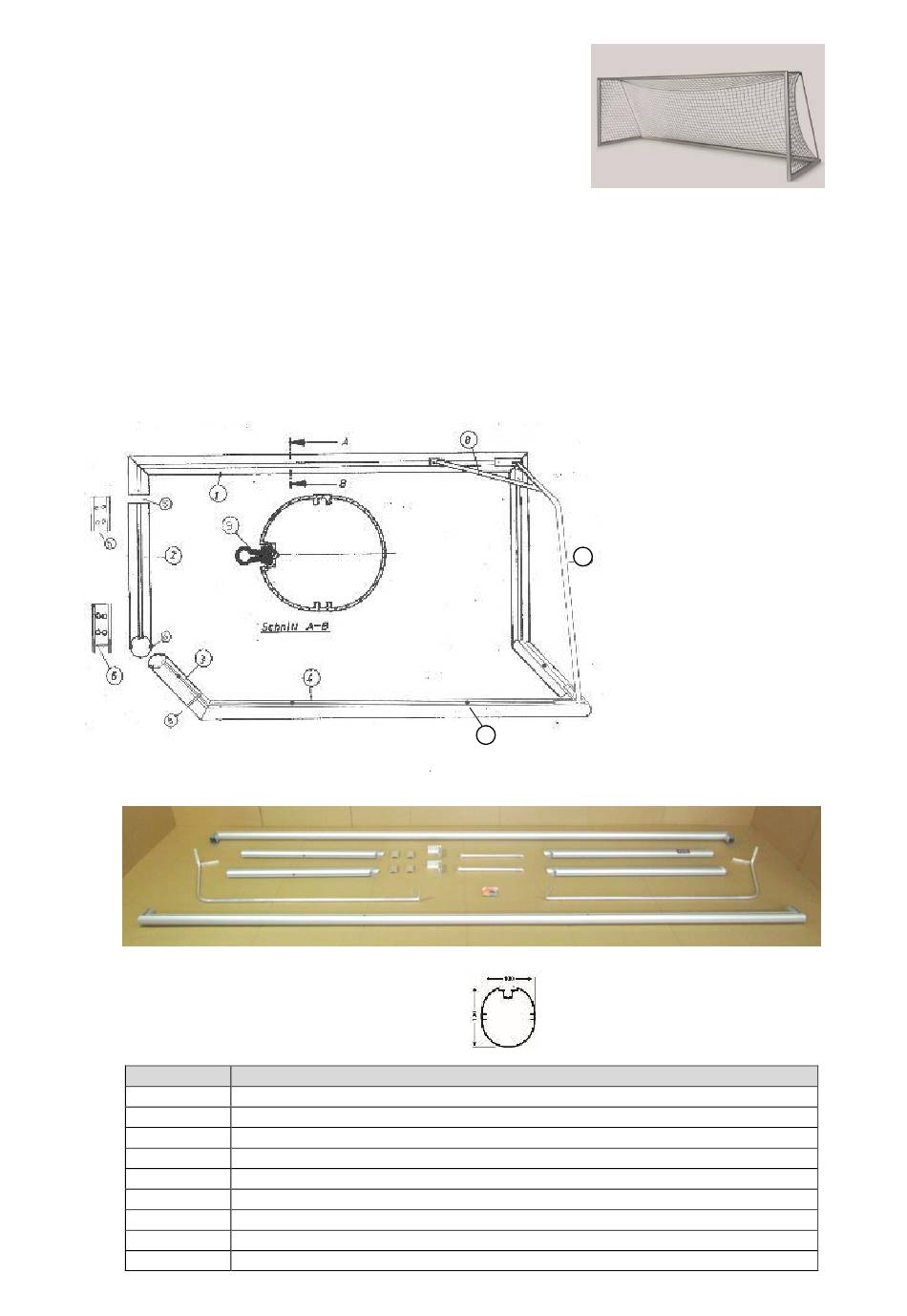

2. Übersichtszeichnung:
3. Inhalt gesamt:
Latte/Pfosten, Bodenholm und Bodenrohr
Ovalprofil 120/100 mm
Stück
Beschreibung
1
Latte, Länge 7.520 mm (ohne Bohrung)
2
Pfosten, Länge 2.540 mm (ohne Bohrung)
2
Bodenholm (mit 1 Bohrung)
1
Bodenrohr (mit 2 Bohrungen)
2
Netzbügel
2
Netzbügelstrebe
4
Verbinder Latte/Pfosten und Bodenholm/Bodenrohr
2
Verbinder Pfosten/Bodenholm
1
Zubehörbeutel
7
10
1
Bezeichnung Einzelteile:
1 = Latte
2 = Pfosten
3 = Bodenholm
4 = Bodenrohr
5 = Verbinder Latte/Pfosten
und Bodenholm-/rohr
6 = Verbinder
Bodenholm/Pfosten
7 = Netzbügel
8 = Netzbügelstrebe
9 = Sicherheits-System-
Netzhalter
10 = Bohrung für
Bodenverankerung
