Montageanleitung
Badminton Pfosten- quadratisch
>Standard<
Art.-Nr.: 520
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude
an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie
den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch,
bevor Sie mit der Montage bzw. Nutzung beginnen.

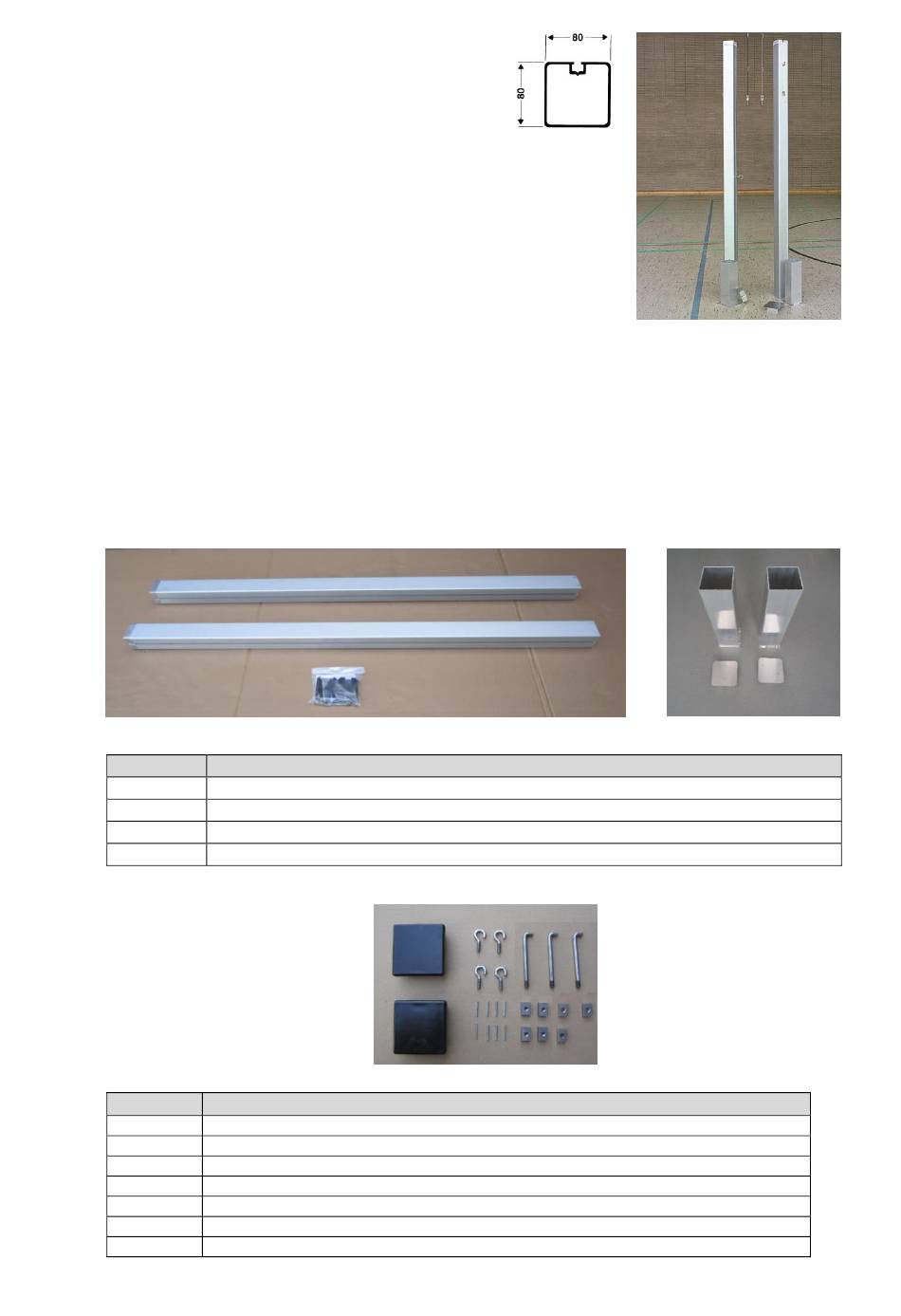

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem
Aufbau beginnen.
Inhalt gesamt:
Stück
Beschreibung
1
Pfosten (mit 2 Bohrungen auf der Rückseite = Pfosten 1)
1
Pfosten (mit 1 Bohrung auf der Rückseite = Pfosten 1)
2
Bodenhülse mit Abdeckkappe (optional)
Zubehörbeutel
1
Inhalt Zubehörbeutel:
Stück
Beschreibung
2
Pfostenverschlusskappe
3
Winkelhaken M8, 15x90mm
8
Steckerstift
3
Einsteckmutter M8, Länge 20mm
4
Einsteckmutter M6, Länge 20mm
4
Haken M6, gebogen
1
Montageanleitung
1
Advertisement
Related Manuals for Haspo BM0010
Summary of Contents for Haspo BM0010
- Page 1 >Standard< Art.-Nr.: 520 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
-
Page 2: Montage
2. Montage: Sollte die Anlage in bereits vorhandenen Bodenhülsen Verwendung finden, ist vom Betreiber sicherzustellen, dass diese auch zu den Pfosten passen. Für die Verwendung von mitgelieferten Aluminium-Bodenhülsen beachten Sie bitte die Hinweise zum Einbetonieren unter Punkt 4. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: - Handschuhe (zum Schutz vor möglichen Schnittverletzungen an Profilkanten) - 1 Gummihammer/Hammer - 1 Bohrer Ø... - Page 3 Im nächsten Schritt 2 Stck. Winkelhaken M8 von der Rückseite des Pfostens durch die beiden Bohrungen stecken und die Einsteckmuttern M8 über den Bohrungen auf der gegenüberliegenden Seite in der Nut platzieren. Nun die Winkelhaken jeweils so in die Einsteckmuttern einschrauben, dass sie zum offenen Pfostenende zeigen.
- Page 4 Im nächsten Schritt 1 Stck. Winkelhaken M8 von der Rückseite des Pfostens durch die Bohrung stecken und die Einsteckmutter M8 über der Bohrung auf der gegenüberliegenden Seite in der Nut platzieren. Nun den Winkelhaken so in die Einsteckmutter einschrauben, dass er zum offenen Pfostenende zeigt. Winkelhaken durchstecken und in die Einsteckmutter...
- Page 5 3. Einhängen und Spannen des Netzes: Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzaus- führung kann je nach Hersteller variieren. a) Einhängen Spannseil an den Pfosten: Das Spannseil an beiden Pfosten über die Nut in der Abdeckkappe führen und mit der Öse in den oberen Winkelhaken auf der Rückseite einhängen.
- Page 6 Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! __________________________________________________________________________ ____ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
-
Page 7: Scope Of Delivery
Square Badminton Uprights Standard Cat.-no.: 520 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly. - Page 8 2. Assembly: the unit is inserted in existing ground sockets it has to be guaranteed that they are suitable for the uprights. Instructions to concrete supplied aluminium ground sockets see point 4. The following tools are necessary: gloves (to protect against possible cuts to profile edges) 1 mallet/hammer 1 drill Ø...
- Page 9 Then stick from the back 2 composing sticks M8 through both holes and fix nuts M8 above the holes in the groove on the opposite side. Screw composing sticks into the nuts facing to the upright’s bottom. Screw composing sticks into nuts b) Upright 2: (with 1 hole on the back) Place upright with groove and guide roller facing upwards on a suitable surface to avoid damages.
- Page 10 Then stick from the back 1 composing stick M8 through the hole and fix nut M8 above the hole in the groove on the opposite side. Screw composing stick into the nut facing to the upright’s bottom. Screw composing stick into nut c) Fixing of caps: Stick caps in uprights (bottom ends).
- Page 11 3. Assembly of the net: The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of tensioning rope at uprights: At first pull tensioning rope over the grooves in the caps of both uprights and fix it in the upper composing sticks.
- Page 12 The unit is checked according to EN 1509 (test category C). Only use water to clean surfaces and no alcohol or aggressive substances! __________________________________________________________________________ ____ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
