Haspo 10511 Assembly Instruction Manual

Soccer goal with welded frame

Hide thumbs

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

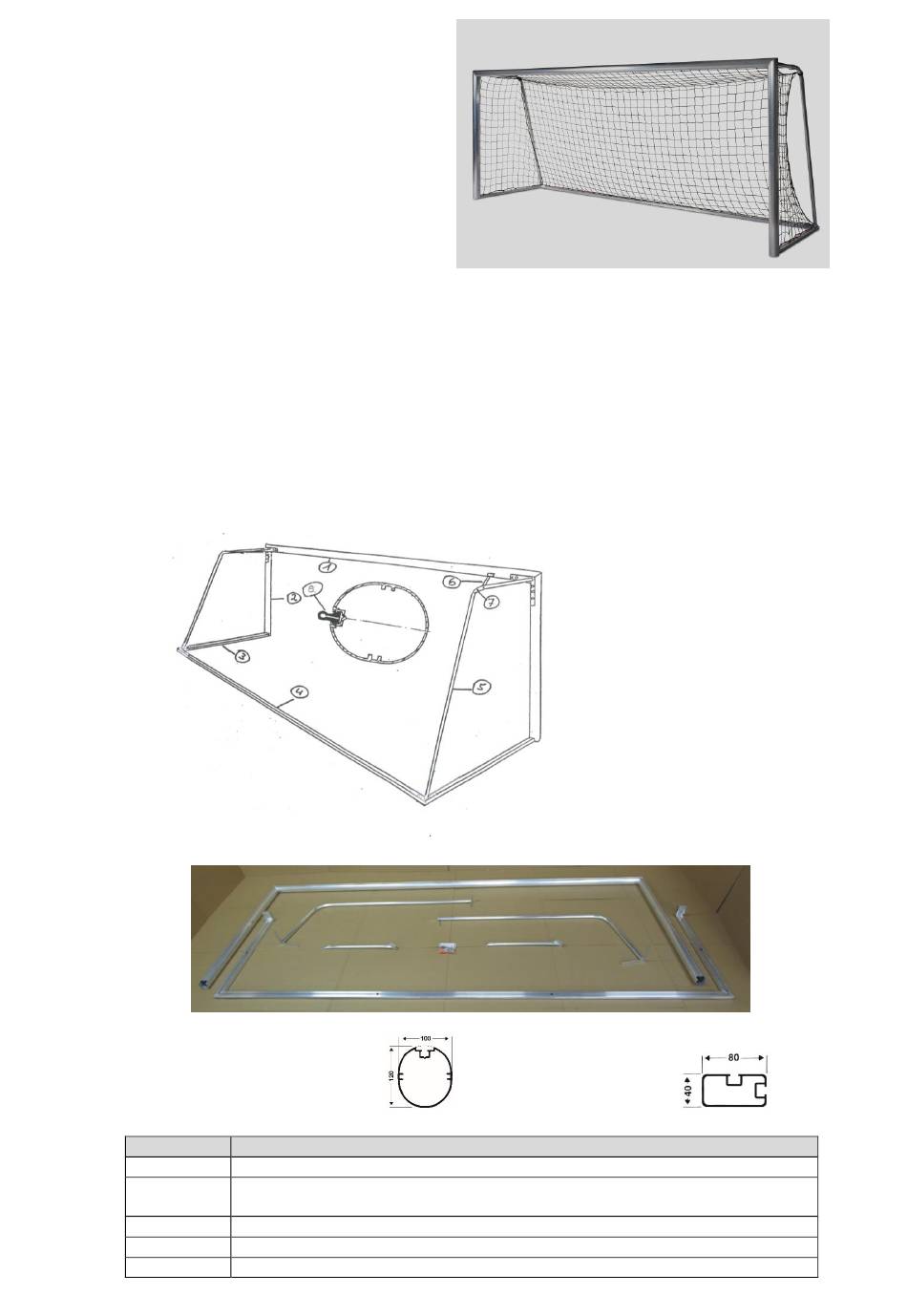

Montageanleitung Fußballtor

mit verschweißten Rahmen

5,00 x 2,00m

Art.-Nr.: 10511, 10521, 10531

3,00 x 2,00m

Art.-Nr.: 10591

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an

diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie

den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch,

bevor Sie mit der Montage bzw. Nutzung beginnen.

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem

Aufbau beginnen.

2. Übersichtszeichnung:

3. Inhalt gesamt:

Torrahmen-Latte/Pfosten

Ovalprofil 120/100 mm

Stück

Beschreibung

Torrahmen (Latte/Pfosten), Ovalprofil verschweißt

Bodenrahmen (Bodenrohr/Bodenholme), Rechteckprofil

verschweißt inkl. Verbinder

Netzbügel

Netzbügelstrebe

Zubehörbeutel

Bodenrahmen

Rechteckprofil 80 x 40mm

Bezeichnung Einzelteile:

1 = Latte

2 = Pfosten

3 = Bodenholm

4 = Bodenrohr

5 = Netzbügel

6 = Netzbügelstrebe

7 = Gewinderingöse

8 = Sicherheits-System-

Netzhalter

Need help?

Do you have a question about the 10511 and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo 10511

Page 1 3,00 x 2,00m Art.-Nr.: 10591 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Sicherheits-System-Netzhalter Sicherungs-Senkschraube mit Innensechskant DIN 7991, M8 x 20mm Sechskantschraube DIN 933, M8 x 60mm Sechskantschraube DIN 933, M8 x 25mm Federring DIN 127, M8 Selbstsichernde Hutmutter, DIN 986, M6 Selbstsichernde Hutmutter, DIN 986, M8 Unterlegscheibe DIN 9021, Ø 7,4mm Einsteckmutter Länge 40mm, Gewinde M8 Einsteckmutter Länge 20mm, Gewinde M8 Netzhaken...
Page 3 5. Montage Bodenrahmen an Latte/Pfosten: Torrahmen und Bodenrahmen so auf den Boden legen, dass die Nut jeweils nach oben zeigt. Einsteckmutter In der Nut der Latte sind bereits 6 Stck. Ein- Länge 20mm, M6 steckmuttern zur späteren Befestigung von Netz- bügel und Netzbügelstreben vorhanden.
Page 4 Zwischenstand Montage 6. Montage Netzbügel oben: Je Netzbügel 2 Stck. Muttern DIN 934, M6 auf 2 Stck. Netzhaken bis zum Gewindeende aufschrauben. Die Netzhaken in die Gewindebohrungen der Eckbefestigungsplatte am Netzbügel eindrehen, sodass sie nach oben und außen zeigen. Die aufgeschraubte Mutter nun zum Fixieren nach unten drehen/kontern.
Page 5 7. Montage Netzbügelstreben: Die U-förmigen Anschlussstücke der Netzbügelstreben über die Netzbügel stecken, sodass die Bohrungen in Netzbügeln und Netzbügelstreben deckungsgleich sind. Die anderen Seiten der Streben unten auf die Nut der Torlatte auflegen. Zur Befestigung der Streben an den Netzbügeln jeweils 1 Stck. Sechskantschraube DIN 933, M8 x 60mm von der Innenseite durchstecken, von außen 1 Stck.
Page 6 Zwischenstand Montage 9. Montage Netzbügel am Bodenrahmen: Torkonstruktion aufrichten. Untere Netzbügelenden jeweils mit der Eckbefestigungsplatte auf die Ecke des Bodenrahmens stellen. Die bereits eingeschobenen Einsteckmuttern unter die Bohrungen der Eckbefestigungsplatten schieben. Dann jeweils 4 Stck. Federringe DIN 127, A8 auf 4 Stck. Sechskantschrauben DIN 933, M8 x 25 mm stecken und in die Einsteckmuttern unter der Eckbefestigungsplatten lose einschrauben.
Page 7 Diese Bohrungen dienen zur Fixierung der vorgeschriebenen Bodenverankerung des Tores. Hierzu sind, je nach Untergrund, verschiedene Systeme im Handel erhältlich (siehe Haspo-Zubehör). Bodenverankerungen gehören nicht zum Lieferumfang des Tores. Die Verwendung des Tores ohne entsprechende Verankerung erfolgt auf eigene Gefahr.
Page 8 Nichtgebrauch unbedingt aufrecht und gesichert zu lagern. Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! __________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 9 Cat. - no.: 10511, 10521, 10531 3,00 x 2,00m Cat. - no.: 10591 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
Page 10 Accessories: Piece Description Safety system net holder Hexagon socket countersunk flat head screw DIN 7991, M8 x 20mm Hexagon socket screw DIN 933, M8 x 60mm Hexagon socket screw DIN 933, M8 x 25mm Spring washer DIN 127, M8 Self-locking cap nut DIN 986, M6 Self-locking cap nut DIN 986, M8 Washer DIN 9021, Ø...
Page 11 5. Assembly of ground frame at crossbar/uprights: Lay goal frame and ground frame on the ground, grooves facing upwards. nut length 20mm, To fix net hoops and net hoop braces 6 nuts are already provided in the crossbar. Push Einsteckmutter them in each goal corner, at first 2 nuts M8, Länge 20mm, M6 length 40 mm and then 1 nut M6, length 20mm.
Page 12 Current state of assembly 6. Assembly of net hoops at the top: Screw 2 nuts DIN 934, M6 on 2 net hooks. Screw net hooks into the threaded holes of the corner fixing plates at each net hoop. Fix them by turning the screwed nuts to the bottom.
Page 13 7. Assembly of net hoop braces: Stick U shaped plates of braces over the net hoops and adjust holes. Place other sides of braces down on the groove of the crossbar. To fix braces at the net hoops stick from the goal’s inside 1 hexagon socket screw DIN 933, M8 x 60 mm and from the outside 1 cap nut DIN 986, M8 (see 1 picture bottom left).
Page 14 Current state of assembly 9. Assembly of net hoops at the ground frame: Erect goal construction. Place lower net hoop ends with fixing plates on the ground frame corners. Push nuts already mounted below the holes of the corner fixing plates. Then stick per side 4 spring washers DIN 127, A8 on 4 hexagon socket screws DIN 933, M8 x 25 mm and screw them slightly into the nuts.
Page 15 The ground bars are equipped with holes of 25 mm which serve to fix the special anchoring system for the goal. Different systems for the ground fixing are available (see Haspo accessories). The anchoring system is not part of the delivery. The use of the goal without corresponding anchoring system is at your own risk! If you do not use any anchoring system close holes with the caps for safety reasons.
Page 16 In order to avoid damages or misuse of the goal keep it upright and safe when not in use. Only use water to clean surfaces and no alcohol or aggressive substances. __________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
