Montageanleitung
Badminton Pfosten- rund
Art.-Nr.: 552
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre
Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese
Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

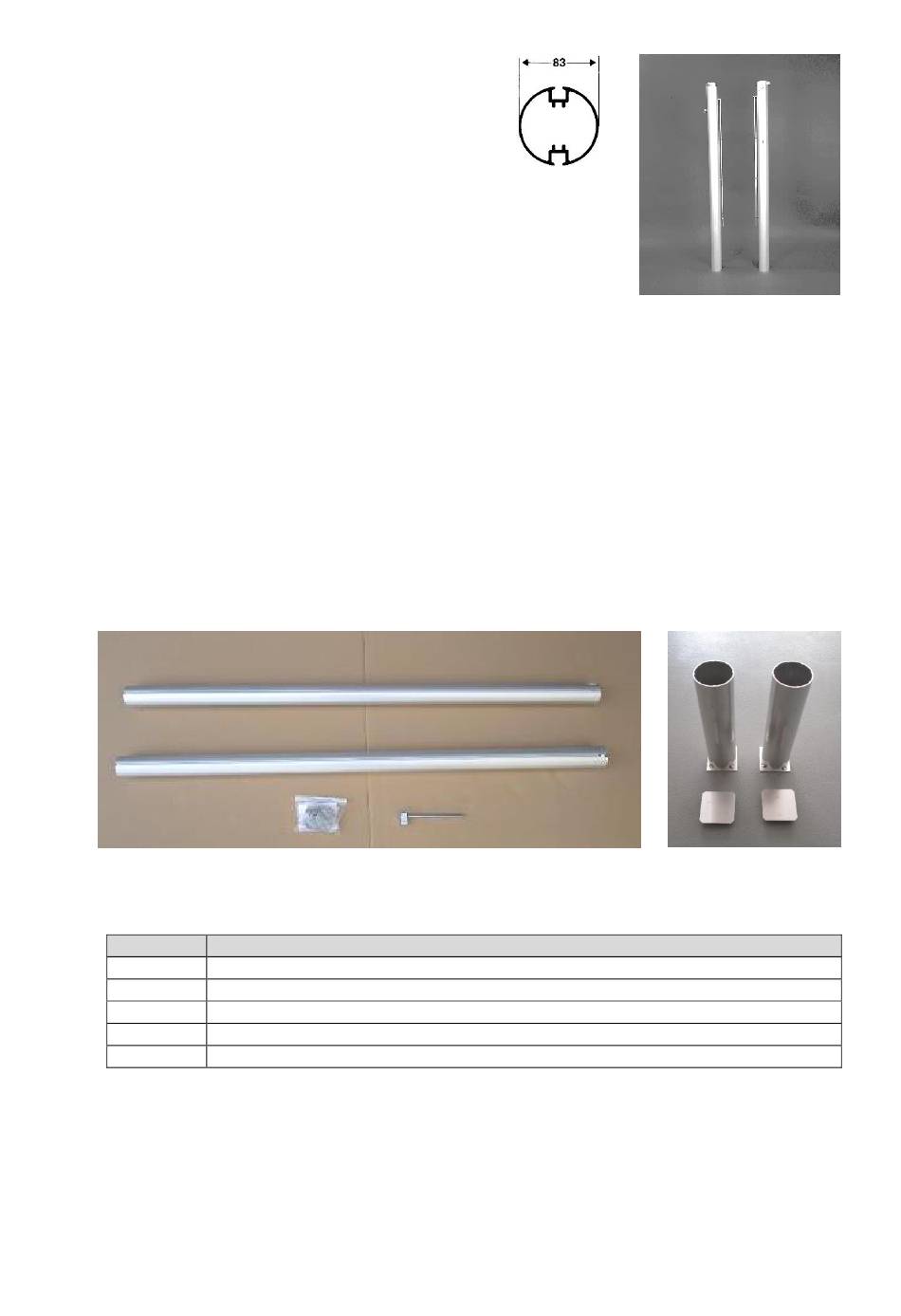

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie
mit dem Aufbau beginnen.
Inhalt gesamt:
Stück
Beschreibung
1
Pfosten mit Spindelmechanik (=Mechanikpfosten)
1
Pfosten mit Seilführungskappe (=Gegenpfosten)
2
Bodenhülse mit Abdeckkappe (optional)
1
Vierkantschlüssel (steckt im Mechanikpfosten- bitte herausnehmen)
1
Zubehörbeutel
1
Advertisement
Related Manuals for Haspo 552
Summary of Contents for Haspo 552
- Page 1 Badminton Pfosten- rund Art.-Nr.: 552 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
-
Page 2: Montage
Inhalt Zubehörbeutel: Stück Beschreibung Für Mechanikpfosten: Einsteckmutter M6, Länge 20mm Haken M6, gebogen Halteklotz für Abdeckkappe Abdeckkappe Gewindestift DIN 553, M6 x 8mm Flachkopf-Schlitzschraube DIN 84, M4 x 40mm Selbstsichernde Mutter DIN 985, M4 Pfostenverschlusskappe Für Gegenpfosten: Einsteckmutter M6, Länge 20mm Einsteckmutter M8, Länge 20mm Haken M6, gebogen Winkelhaken, M8... - Page 3 Nun 2 Stck. Haken M6, gebogen in die Einsteckmuttern M6 eindrehen. Im nächsten Schritt auf der Gegenseite des Pfostens 1 Stck. Einsteckmutter M8 in die Nut einschieben und unterhalb der Abdeckkappe platzieren (siehe Foto unten). Dann 1 Stck. Winkelhaken M8 in die Einsteckmutter eindrehen, so dass der Haken zum offenen Pfostenende zeigt.
- Page 4 Pfosten umdrehen, sodass die der Umlenkrolle gegenüberliegende Nut nach oben zeigt. Halteklotz für Abdeckkappe am gleichen Pfostenende wie die Umlenkrolle in die Nut einschieben und mit 1 Stck. Gewindestift DIN 553, M6 x 8mm lose be- festigen. Die Abdeckkappe am Halteklotz mit 1 Stck. Flachkopfschlitzschraube DIN 84, M4 x 40mm und selbstsichernder Mutter DIN 985, M4 befestigen.
- Page 5 d) Einstellen der Pfosten: Die vormontierten Pfosten mit der Pfostenunterseite so in die Bodenhülsen einstellen, dass sich die gebogenen Haken gegenüber befinden (zur Feldmitte zeigen). 3. Einhängen und Spannen des Netzes: Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte.
- Page 6 Dann den Seilhaken durch Verwendung des Schlüssels soweit nach unten drehen, bis die gewünschte Netzspannung erreicht ist. Sollte nicht genügend Spannung aufgebracht werden können, bitte den nachfolgenden Pkt. c) beachten. c) Optimierung der Netzspannung: Bei zu geringer Netzspannung kann der Winkelhaken Gegenpfosten versetzt...
- Page 7 Diese Anlage ist geprüft nach EN 1509 (Prüfklasse C). Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
-
Page 8: Scope Of Delivery
Round Badminton Uprights Standard Cat.-no.: 552 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly. - Page 9 Accessories Piece Description For mechanical upright: nut M6, length 20mm hook M6 support for cap slotted pan head screw DIN 84, M4 x 40mm self-locking nut DIN 985, M4 upright’s cap grub screw DIN 553, M6 x 8mm For counter upright: nut M6, length 20mm nut M8, length 20mm hook M6...
- Page 10 Now screw 2 hooks M6 into nuts M6. Then stick at the opposite side of the upright 1 nut M8 and push it below the cap (see bottom picture). Screw composing stick M8 into the nut facing to the upright’s bottom.
- Page 11 Turn the upright so that the opposite groove faces upwards. Push cap support into the groove and fix it slightly with 1 grub screw DIN 553, M6 x 8 mm. Fix cap at the support with 1 slotted pan head screw DIN 84, M4 x 40mm and self- locking nut DIN 985, M4.
- Page 12 d) Fixing of uprights: Set uprights into the ground sockets with hooks facing to the field’s mid. 3. Assembly of net: The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of tensioning rope at the counter upright: At first pull tensioning rope over the groove in the cap and fix it in the composing stick on the...
- Page 13 Then pull the hook down with the help of the wrench up to the requested net tension. If there isn’t enough tension please consider the following point c). c) Improvement of the net tension: In case of less tension unclip rope at the counter upright.
- Page 14 The unit is checked according to EN 1509 (test category C). Only use water to clean surfaces and no alcohol or aggressive substances! __________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
