Montageanleitung Fußballtor
in Bodenhülsen mit
Alu-Guss-Eckverbindern
3,00 x 2,00 m
Art.-Nr.: 1501
5,00 x 2,00 m
Art.-Nr.: 1301
7,32 x 2,44 m
Art.-Nr.: 99, 995, 100, 101, 1001,
1005, 1015, 10015
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude
an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit
sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung
vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit
dem Aufbau beginnen.

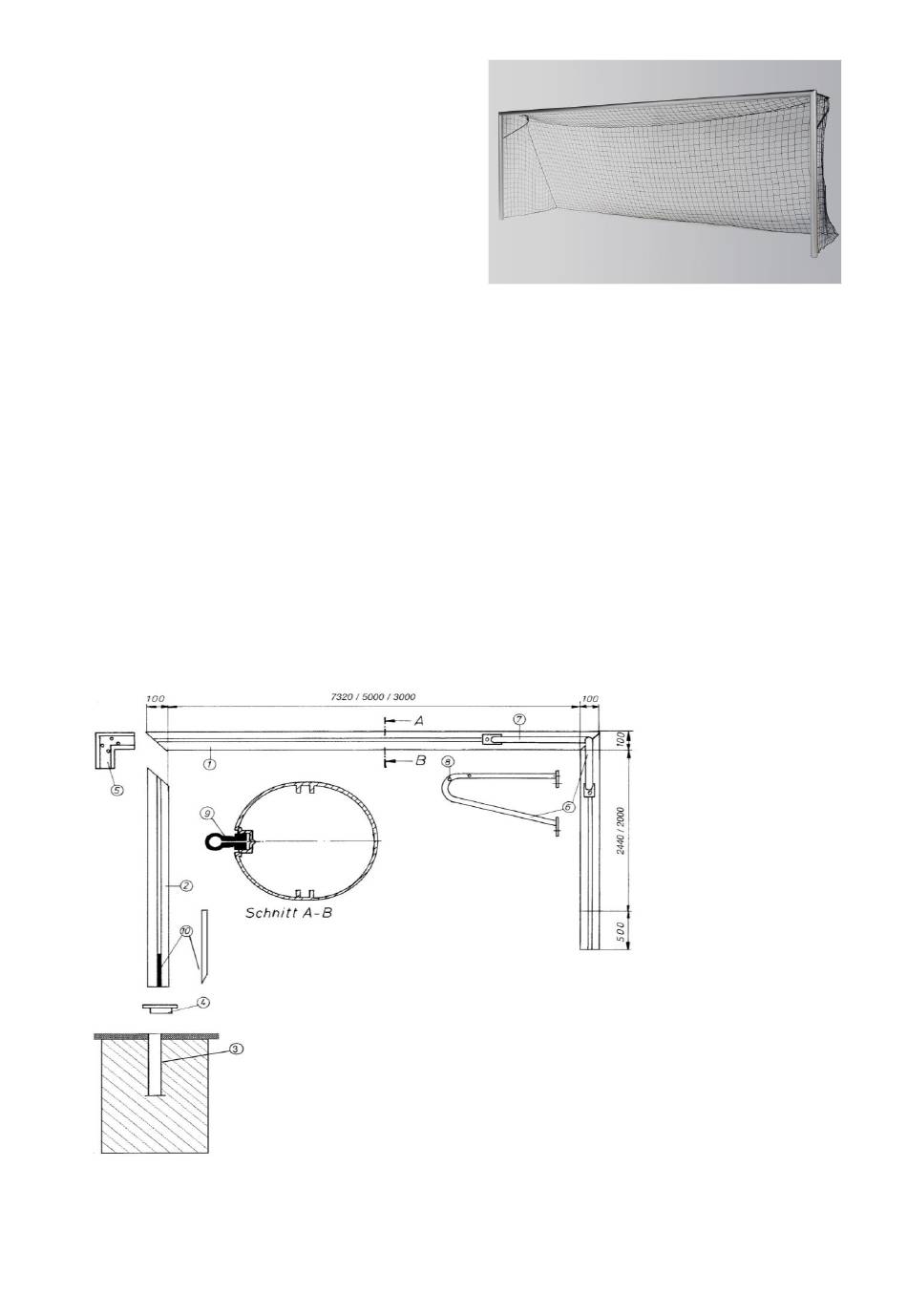

2. Übersichtszeichnung:
Die Zeichnung stellt lediglich eine Übersicht der für die Baureihe dieser Tore verfügbaren
Komponenten dar. Je nach Torausführung kann der Lieferumfang variieren.
1
Bezeichnung Einzelteile:
1 = Latte
2 = Pfosten
3 = Bodenhülse
4 = Abdeckkappe
5 = Alu-Guss-Eckverbinder
6 = Netzbügel
7 = Netzbügelstrebe
8 = Bohrung für Netzseil-
befestigung
9 = Sicherheits-System-
Netzhalter
10 = Spezial-Keil
