Montageanleitung
Street-Basketball-Anlage
Art.-Nr.: 705, 7051
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für
Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte
diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

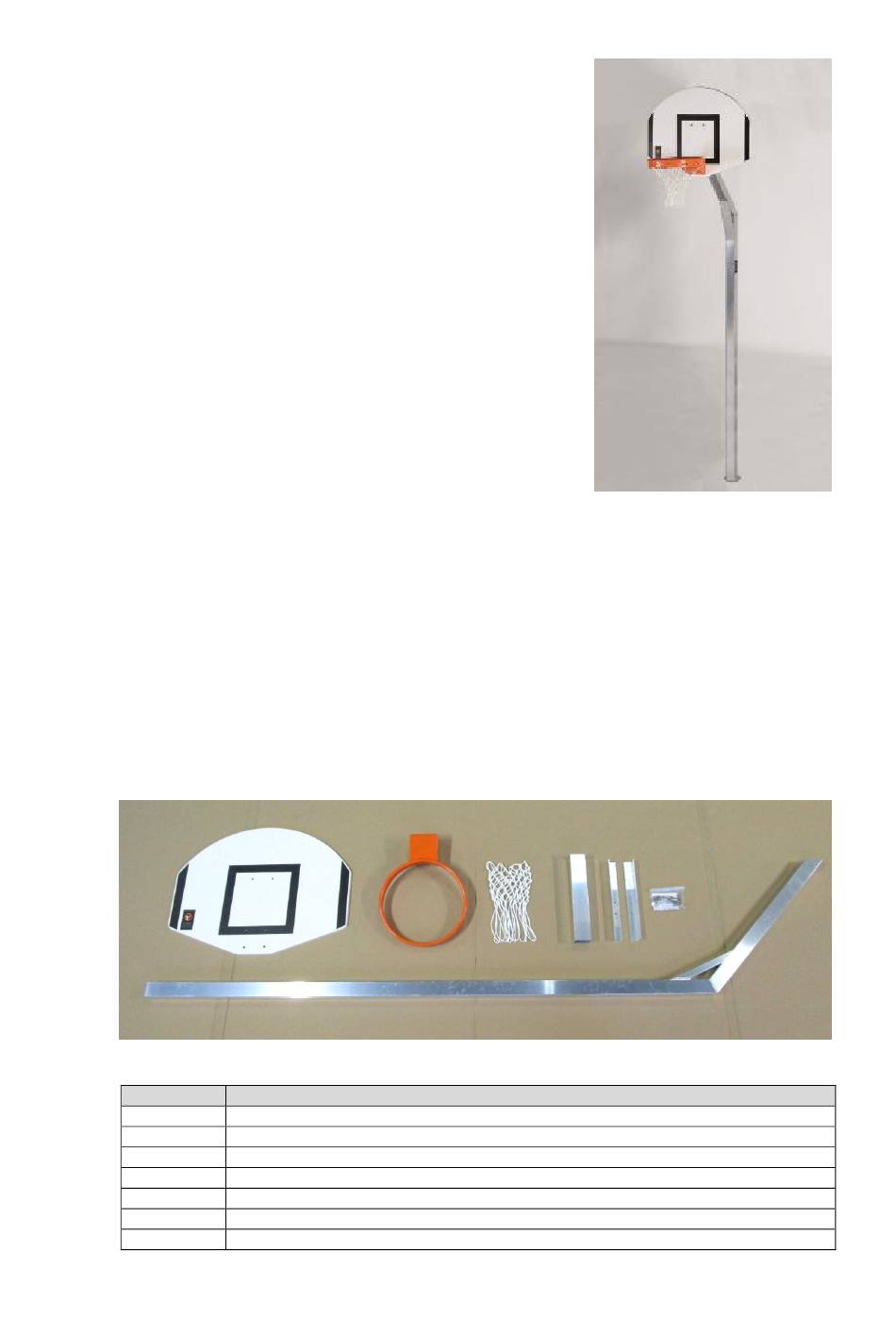

1. Lieferumfang
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor
Sie mit dem Aufbau beginnen.
Stück
1
1
1
2
1
1
1
Beschreibung
Basketballsäule Aluminiumrohr 80 x 80 mm, abgewinkelt
Bodenhülse (500mm)
Glasfiber-Zielbrett 100 x 75 cm inkl. Korb und Netz
Alu-Winkel 50 x 50 x 6 mm, Länge 470 mm, gebohrt
Zubehörbeutel
Korb
Netz
1
Advertisement
Related Manuals for Haspo BC0051
Summary of Contents for Haspo BC0051
- Page 1 Street-Basketball-Anlage Art.-Nr.: 705, 7051 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
- Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Spezialkeil zur Fixierung in der Bodenhülse Alu-Abdeckkappe für Bodenhülse 80x 80 mm Sechskantschraube DIN 933 M 8 X 16 Sechskantschraube DIN 933 M 10 x 30 Flachrundkopfschraube DIN 603, M 8 x 25 Selbstsichernde Mutter DIN 985 M 8 Selbstsichernde Mutter DIN 985 M 10 Montageanleitung 2.
- Page 3 Montage Bodenhülse: Die mitgelieferte Bodenhülse (Länge 500 mm) frostsicher in ein Betonfundament mit der Oberkante bündig einbetonieren. Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächen-wassers zu ermöglichen, empfiehlt es sich unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Wir empfehlen hier ein Fundament mit einer Größe von 800 x 800 mm und einer Tiefe von 800 mm.
- Page 4 Montage Zielbrett und Korb: Das untere Ende des Basketballmastes beschweren oder von einer zweiten Person auf dem Boden fixieren lassen, um ein Kippen bei der Montage zu vermeiden. Dann das Zielbrett und den Korb auf die zuvor montierten Winkel (siehe Punkt b) so auflegen, dass die Bohrlöcher der Winkel und des Zielbret- tes deckungsgleich sind.
- Page 5 Aufstellen der Street-Basketball-Anlage: Die Anlage am Aufstellort aufrichten und in die Bodenhülse stellen. Zur Sicherung den Spezialkeil verwenden. Diesen in die Nut des Mastprofils stecken und eindrücken oder leicht mit dem Hammer einschlagen (siehe Foto unten links). Hinweis: Zur Demontage des Mastprofils einen Schraubendreher durch die Bohrung im Spezialkeil stecken und den Keil wieder herausziehen (siehe Foto unten rechts) 4.
- Page 6 Spielseite des Spielbrettes, gepolstert sein. Halterungen bitte so festziehen, dass diese sich nicht lösen oder das Polster verrutschen kann (siehe Bilder). ___________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
-
Page 7: Scope Of Delivery
Assembly instruction Street Basketball Unit Cat.no.: 705, 7051 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery Please check the following content before assembly. - Page 8 Accessories: Piece Description Special wedge to fix the upright in the ground socket Aluminium cap for ground socket 80x 80 mm Hexagon screw DIN 933 M 8 X 16 Hexagon screw DIN 933 M 10 x 30 Flat head screw DIN 603, M 8 x 25 Self locking nut DIN 985 M 8 Self locking nut DIN 985 M 10 Assembly instruction...
- Page 9 a) Installation of ground socket: Concrete ground socket (length 500 mm) frost- proof into the foundation. In order to guarantee running of surface water into the ground socket it is recommended to stick a tube in the ground below the boreholes of the ground socket.
- Page 10 Assembly of board and basket: Weight down the bottom part of the upright or keep hold of it by a second person to avoid tilting during the assembly. Then mount board and basket through boreholes of angles and board (see point b). Stick 2 flat head screws DIN 603, M 8 x 25 through both top boreholes from the front side of the board.
-
Page 11: Maintenance And Safety Instructions
e) Assembly of the Street Basketball unit: Erect the unit and fix it in the ground socket. Use the special wedge for safety reasons. Press it into the groove of the upright’s profile or use a hammer (see picture bottom left). Notice: To dismantle the upright stick a screw driver through the hole of the special wedge and pull out the wedge again (see picture bottom right). - Page 12 1.200 mm at the bottom side behind the board. Please tighten clamps to avoid slipping of pads (see pictures). __________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
