Montageanleitung

Volleyball-Anlage:

Art.-Nr.: 510, 512, 518, 5184

Mittelpfosten:

Art.-Nr.: 5101, 5121

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude

an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie

den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch,

bevor Sie mit der Montage bzw. Nutzung beginnen.

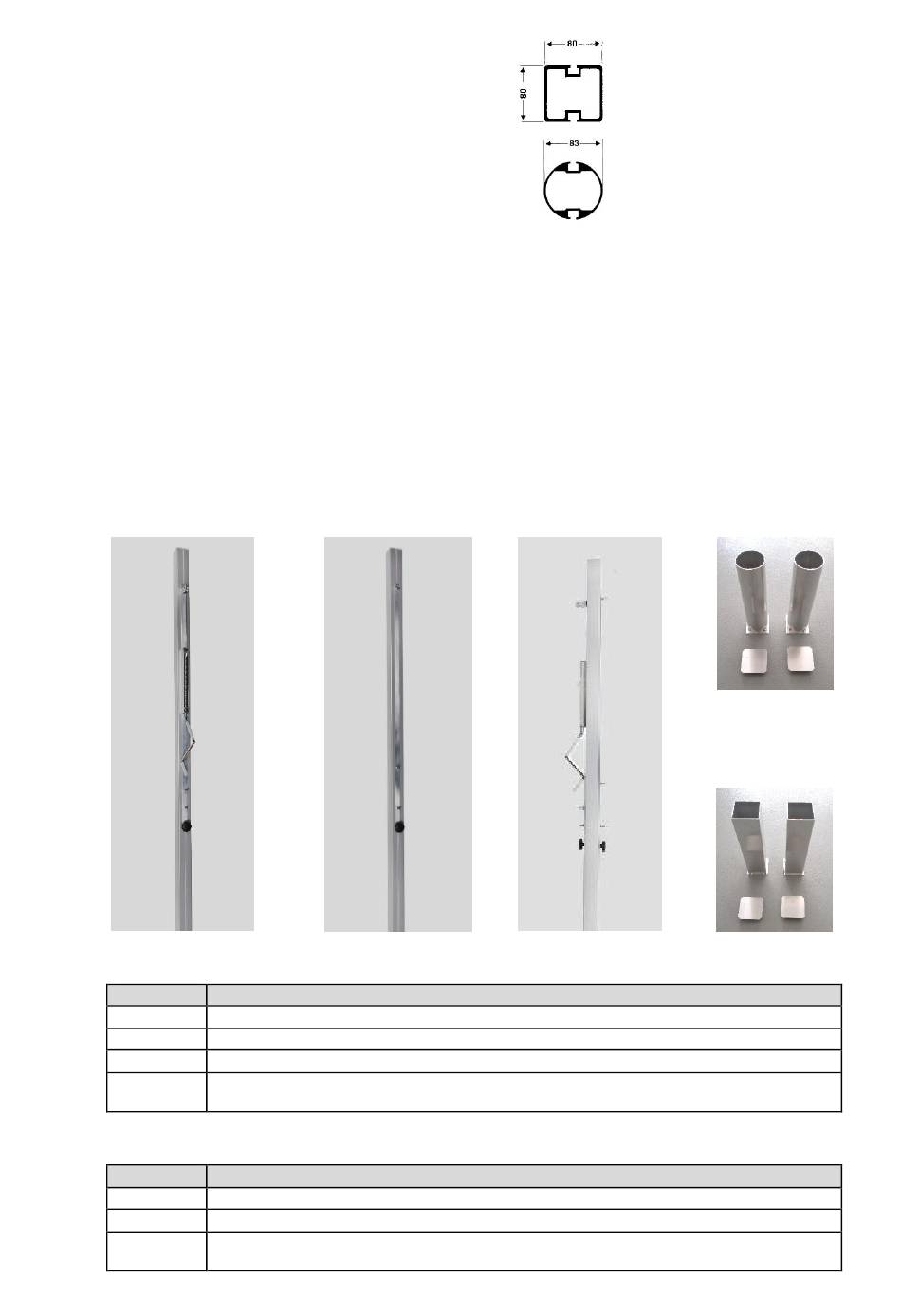

Lieferumfang

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem

Aufbau beginnen.

Mechanikpfosten

Inhalt gesamt: Volleyball-Anlage

Stück

Beschreibung

Pfosten mit Mechanikschieber (=Mechanikpfosten)

Pfosten mit Gegenschieber (=Gegenpfosten)

Aluminium-Bodenhülse mit Abdeckkappe (optional)

Zubehörbeutel (ohne Abbildung)

Inhalt: Pfostenverschlusskappen, Schrauben bzw. Steckerstifte

Inhalt gesamt: Mittelpfosten (für Mehrfeld-Anlagen)

Stück

Beschreibung

Pfosten mit Mechanikschieber und Gegenschieber

Aluminium-Bodenhülse mit Abdeckkappe (optional)

Zubehörbeutel (ohne Abbildung)

Inhalt: Pfostenverschlusskappen, Schrauben bzw. Steckerstifte

Gegenpfosten

Mittelpfosten

Bodenhülse rund

Bodenhülse

quadratisch

Need help?

Do you have a question about the 510 and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo 510

Page 1 Mittelpfosten: Art.-Nr.: 5101, 5121 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2 2. Vorbereitung für den Spielbetrieb Mechanikschieber (mit Spindelspannmechanik) und Gegenschieber sind bereits an den Pfosten vormontiert. Es müssen lediglich noch die Verschlusskappen montiert, die Pfosten aufgestellt und das Netz eingehängt werden. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: Hammer/Gummihammer Bohrer 1,5 mm Kreuzschlitz-Schraubendreher (bei runden Pfosten) a) Montage Pfostenverschlusskappen: Die Pfostenverschlusskappen oben und unten in das offene Ende des Pfostens stecken,...
Page 3 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzausführung kann je nach Hersteller variieren. a) Einhängen Spannseil am Mechanikpfosten: Spannseil Die Schlaufe des im Netz eingezogenen Spannseils über die Umlenkrolle des Schiebers am Mechanik- pfosten führen und in den Haken auf der Mechanik- welle einhängen.
Page 4 c) Netzhöhe einstellen: Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder wieder fest anziehen. Die Verstellung der Höhe darf grundsätzlich immer nur bei entspannte m Netz erfolgen! d) Spannen des Netzes: Das Spannen des Netzes erfolgt mit der am Mechanikschieber angebrachten...
Page 5 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablagewagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Handräder der Schieber fest angezogen sind. 5. Befestigung Säulenschutzpolster an Volleyballanlagen: Säulenschutzpolster sind im Lieferumfang nicht enthalten.
Page 6 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädigungen an der Bodenhülse führen können. Nach der Aushärtung des Betons können die Pfosten in die Hülsen eingesetzt werden. Skizze: Beispiel zum Einbau der Bodenhülsen/Pfosten Bei der nachstehenden Skizze ist eine Standardspielfeldbreite mit Standardnetzausführung, Pfostenabstand von 11,00 m dargestellt.
Page 7 7. Wartung, Pflege, Sicherheitshinweise Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Volleyballanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet.
Page 8 Ersatzteilliste für Volleyball-Pfosten Art.-Nr.: 510, 512, 5101, 5121, 518, 5184 Lfd.-Nr.: Bezeichnung: Mechanik- und Gegenschieber (Abbildungen nächste Seite) Mechanikschieber komplett, mit Gelenkkurbel Rollenhalter komplett mit Rolle, Schrauben und Muttern Rolle für Rollenhalter mit Schraube und Mutter Spindelmutter mit aufgeschweißtem Haken...
Page 9 Abbildung Ersatzteile für Volleyball-Pfosten Art.-Nr.: 510, 512, 5101, 5121, 518, 5184 Mechanikschieber Gegenschieber _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 10: Scope Of Delivery
Cat.-no.: 510, 512, 518, 5184 Central upright: Cat.-no.: 5101, 5121 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery Please check the following content before assembly.
Page 11 2. Preparation for the match The sliding devices are already provided at the uprights. Only the caps have to be mounted, uprights to be erected and the net to be fixed. The following tools are necessary: hammer/mallet drill 1.5 mm cross-head screwdriver (in case of round uprights) a) Fixing of caps: Stick caps in the upright at the top and at the bottom.
Page 12 3. Assembly of the net The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of tensioning rope at the mechanical tensioning rope upright: Pull loop of the rope over the guide roller of the sliding device and fix it in the hook.
Page 13 c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten handwheels again. The net height has generally to be adjusted with released tension! d) Tensioning of the net: Use the flexible crank until the necessary tension is achieved.
Page 14 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again. 5. Fixing of protection pads at Volleyball units: The protection pads are not part of the delivery.
Page 15 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: Do not apply an acceleration mixture or antifreeze as these adhesives may cause damages of the sockets. After setting of concrete insert uprights in ground sockets. Sketch: Example for the installation of ground sockets The sketch indicates standard field dimensions and net execution, distance of uprights 11 m.
Page 16: Maintenance And Safety Instructions
7. Maintenance and safety instructions This unit is constructed only for Volleyball matches and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb the unit or hang on the net.
Page 17 Spare parts list for Volleyball uprights Cat.-no.: 510, 512, 5101, 5121, 518, 5184 Number Description Mechanical and counter sliding devices (pictures see next page) Mechanical sliding device with crank Roller holding device with roller, screws and nuts Roller for roller holding device with screw and nut...
Page 18 Pictures: Spare parts for Volleyball uprights Cat.-no.: 510, 512, 5101, 5121, 518, 5184 mechanical sliding device counter sliding device _____________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
