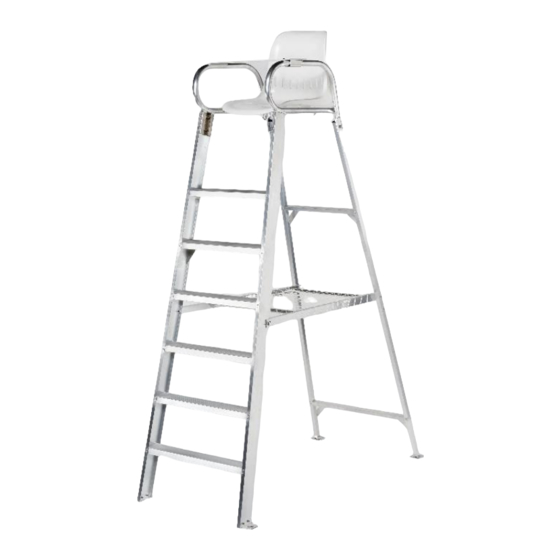

Haspo 505 Assembly Instruction Manual

Umpire's/supervisor's chair

Hide thumbs

page of 18

/ 18
Bookmarks

Available languages

Quick Links

Download this manual

Montageanleitung

Schiedsrichterstuhl/

Aufsichtsstuhl

Art.-Nr.: 505

Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel

Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre

Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese

Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

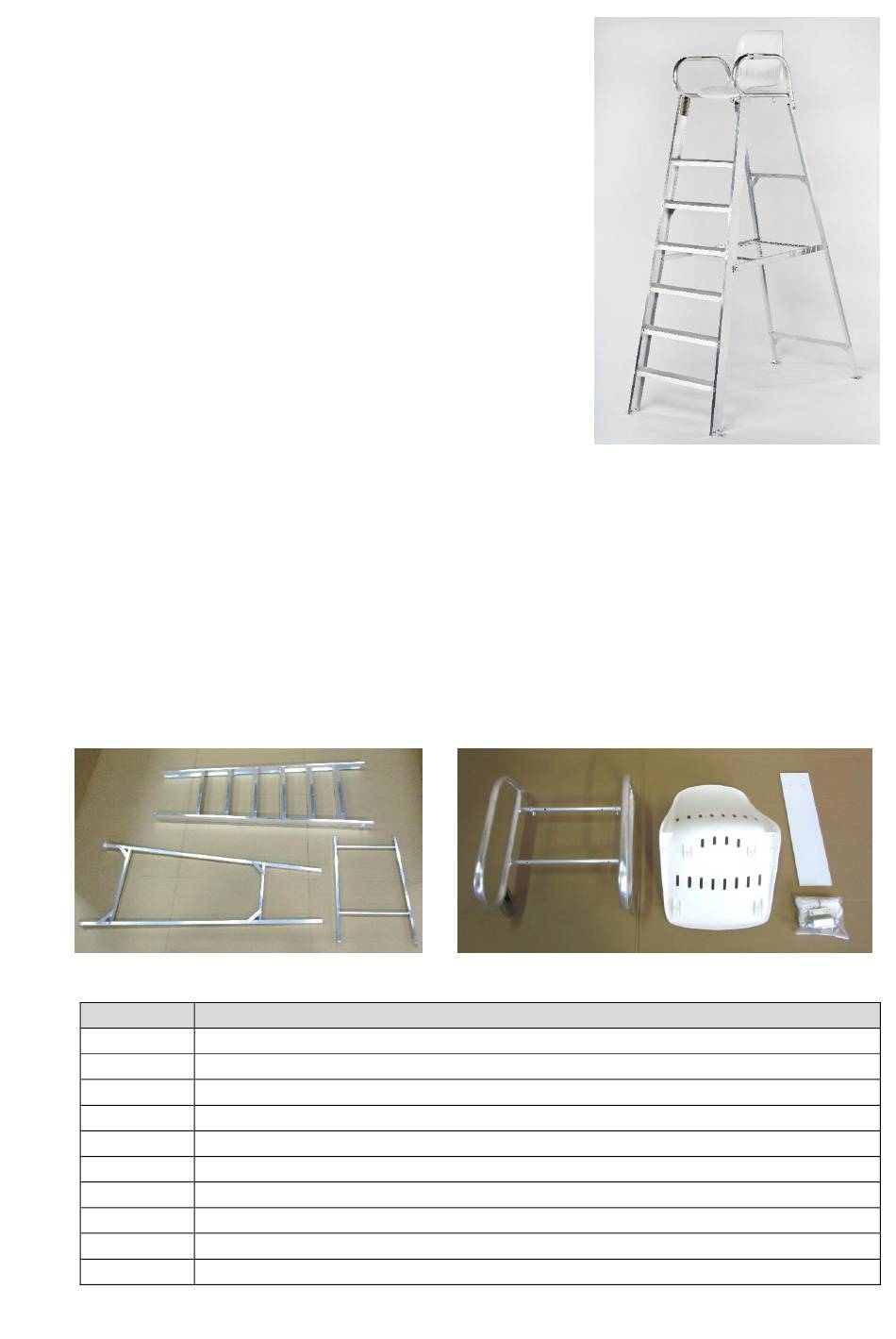

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie

mit dem Aufbau beginnen.

Stück

Beschreibung

Karton 1:

Leiterteil

Mittelteil

Stützteil

Karton 2:

Sitzteilkonstruktion

Kunststoff-Schalensitz

Schreibbrett

Zubehörbeutel

Need help?

Do you have a question about the 505 and is the answer not in the manual?

Questions and answers

Summary of Contents for Haspo 505

Page 1 Aufsichtsstuhl Art.-Nr.: 505 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2: Montage
Inhalt Zubehörbeutel: Stück Beschreibung Kunststoffkappe 25 x 25 mm Klaue für Schreibbrett Aluwinkel 60 x 30 x 4 mm Hülse Ø 20 mm Ablagenetz Zylinderschraube mit Innensechskant DIN 912, M6 x 90mm Zylinderschraube mit Innensechskant DIN 912, M6 x 35mm Zylinderschraube mit Innensechskant DIN 912, M6 x 16mm Sechskantschraube DIN 933, M8 x 45mm Schraube DIN 7981, 6,3 x 38mm...
Page 3 a) Montage Kunststoff-Schalensitz: Zunächst den Kunststoff-Schalensitz mit den vier Befestigungspunkten über den vier Bohrungen an der Sitzteilkonstruktion platzieren. Dabei darauf achten, dass die Sitzschale mit der Lehne nach hinten positioniert wird. Die vormontierten Kleiderhaken an die gewünschte Position schieben. Zum Fixieren des Schalensitzes von der Unterseite 4 Stck.
Page 4 b) Montage Leiterteil: Die Sitzteilkonstruktion auf die Seite legen. Dann das Leiterteil auf die vorderen Stutzen der Sitzteilkonstruktion aufstecken, sodass die vier Bohrungen in Leiterteil und Stutzen deckungsgleich sind (ggf. zum Aufstecken einen Gummihammer verwenden). Beim Auf- stecken darauf achten, dass die Leiterstufen zur Vorderseite des Stuhls geneigt sind. Von der Vorderseite jeweils 2 Stck.
Page 5 Nun 2 Stck. Kunststoffkappen 25 x 25 mm mit einem Hammer/Gummihammer in die offenen Enden des Stützteils eintreiben. Anschließend das Stützteil zwischen den beiden hinteren Stutzen der Sitzteilkonstruktion platzieren. Die bereits im Stützteil vormontierten Sechskantschraube jeweils durch die Bohrung im Stutzen stecken, von der Außenseite jeweils 1 Stck. Unterlegscheibe Ø 8,4mm, DIN 125 aufstecken und jeweils 1 Stck.
Page 6 e) Montage Mittelteil: Das Mittelteil zwischen Leiter- und Stützteil auf dem Boden platzieren, sodass die ausgeklinkten Enden zum Leiterteil und die Schenkel des Winkels nach unten zeigen. Nun das Mittelteil in Höhe der Bohrungen an der Innenseite des Stützteils ansetzen, sodass die Bohrungen deckungsgleich sind.
Page 7 Danach das Mittelteil soweit hochklappen, bis die ausgeklinkten Enden von außen am Leiterteil anliegen und die Bohrungen deckungsgleich sind. Von der Innenseite jeweils 1 Stck. Zylinderschraube M6 x 16mm, DIN 912 durch die Bohrungen stecken, 1 Stck. Fächerscheibe Ø 6,4mm, DIN 6798 auf- stecken, 1 Stck.
Page 8 Das Schreibbrett mit den Bohrungen deckungs- gleich von oben auf der Halteklaue platzieren. Von der Oberseite 2 Stck. Flachrundkopf- schrauben M6 x 16 mm durchstecken, und von der Unterseite 2 Stck. Hutmuttern M6, DIN 986 lose aufschrauben. Das Schreibbrett in die gewünschte Position schieben...
Page 9 Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! ___________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
Page 10 Assembly Instruction Umpire’s/Supervisor’s chair Cat.-no.: 505 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery Please check the following content before assembly.
Page 11 Accessories: Piece Description plastic cap 25 x 25 mm clip for blotting board aluminium angle 60 x 30 x 4 mm sleeve Ø 20 mm storage net hexagon socket head cap screw DIN 912, M6 x 90mm hexagon socket head cap screw DIN 912, M6 x 35mm hexagon socket head cap screw DIN 912, M6 x 16mm hexagon socket screw DIN 933, M8 x 45mm screw DIN 7981, 6.3 x 38mm...
Page 12 a) Assembly of bucket seat: Place seat on the four holes of the seat construction. Position provided clothes hooks as requested. Now screw from the bottom 4 screws 6.3 x 38mm, DIN 7981 through holes of seat construction in fixing points of bucket seat (with just a few turns).
Page 13 b) Assembly of ladder: Place seat construction on one side. Then stick ladder on the front connecting pieces of the seat construction (use a mallet if necessary) considering that ladder steps lean to the front side of the chair. Stick from the front hexagon socket head cap screws M6 x 90 mm, DIN 912 through the holes of ladder and connecting pieces and screw from the back cap nuts M6, DIN 986.
Page 14 Use a hammer/mallet to fix caps 25 x 25 mm in the supporting part. Then place supporting part between both back connecting pieces of the seat construction. Stick pre-assembled hexagon socket screws through holes of connecting pieces and from the outside washers Ø 8.4mm, DIN 125, and screw nuts M8, DIN 985. Take care that the supporting part is flexible and may still be folded.
Page 15 e) Assembly of central part: Place central part on the ground between ladder and supporting part with notched ends facing to the ladder and legs of angle facing downwards. Now join central part at the inside of the supporting part. Stick from the outside hexagon head cap screws M6 x 35mm, DIN 912 and screw from the inside nuts M6, DIN 985.
Page 16 Then fold central part so far that the notched ends join holes of the ladder outside. Stick from the inside hexagon socket head cap screws M6 x 16mm, DIN 912, fan-shaped washers DIN 6798, Ø 6.4mm and screw wing nuts M6, DIN 315. Tighten them. 3.
Page 17 Set board on the clip and fix 2 flat head screws DIN 603, M6 x 16mm. Screw from the bottom 2 cap nuts M6, DIN 986. Adjust board and tighten screws. Take care that the board remains foldable. b) Assembly of storage net: Fix net with cord at the central part.
Page 18 Only use water to clean surfaces and no alcohol or aggressive substances! ___________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
