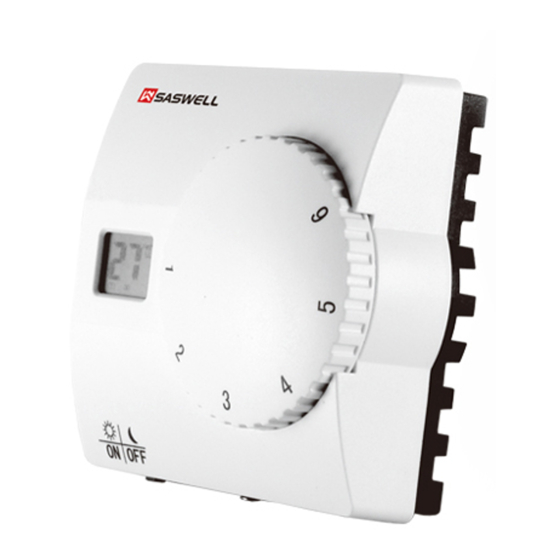

SAS816WHB-0 Termostat do promienników ciepła
SAS816WHB-0 to termostat bez funkcji programowania, przeznaczony dla systemów
ogrzewania lub chłodzenia.
SPECYFIKACJA:
Zasilanie ........................ baterie alkaliczne 2AA
Prąd obciążenia ........................... 250VAC 8A
(32℉)
(122℉)
Temperatura otoczenia - praca...............0
－50
℃
℃
(14℉)
(140℉)
Temperatura otoczenia - transport...............-10
－60
℃
℃
Dokładność..................................
±1℃ lub ±1℉
Wymiary.............................. 86mm×86mm×32mm
Kolor...................................... biały
FUNKCJE:
Wyświetlacz LCD pokazujący temperaturę w pomieszczeniu.
Opcjonalna funkcja obsługi ekonomicznej lub komfortowej.
Opcjonalny wyświetlacz temperatury w skali Celsjusza lub Fahrenheita.
SCHEMAT MONTAŻU I OKABLOWANIA
Wyświetlacz LCD
Pokrętło
Górna pokrywa
Przełącznik
Śruba mocująca
Podstawa
rys. 1
rys. 3
rys. 2
1
Advertisement
Table of Contents
Related Manuals for Saswell SAS816WHB-0
Summary of Contents for Saswell SAS816WHB-0
- Page 1 SAS816WHB-0 Termostat do promienników ciepła SAS816WHB-0 to termostat bez funkcji programowania, przeznaczony dla systemów ogrzewania lub chłodzenia. SPECYFIKACJA: Zasilanie …………………… baterie alkaliczne 2AA Prąd obciążenia ……………………… 250VAC 8A (32℉) (122℉) Temperatura otoczenia - praca……………0 －50 ℃ ℃ (14℉) (140℉) Temperatura otoczenia - transport……………-10 －60...
- Page 2 Wykręcić śruby montażowe z podstawy urządzenia. Ostrożnie podnieść górną część obudowy. Wywieranie zbyt dużej siły może skutkować uszkodzeniem urządzenia. Patrz rys. 1. 2. Podłączyć przewody do przyłączy na podstawie urządzenia korzystając z odpowiedniego schematu okablowania. Patrz rys. 2. 3. Zamontować dwie nowe baterie alkaliczne AA w przedziale baterii. Sprawdzić, czy biegun dodatni baterii (+) znajduje się...
- Page 3 WSKAZÓWKI DOTYCZĄCE OBSŁUGI Wyświetlacz Wyświetlacz LCD pokazuje rzeczywistą temperaturę w pomieszczeniu do momentu zmiany pozycji przełącznika ustawień. Ustawianie temperatury Obrócić przełącznik, aby ustawić żądaną temperaturę. Wybrana wartość będzie migać na wyświetlaczu LCD. Po chwili żądana temperatura przestanie migać, a na wyświetlaczu zamiast niej pojawi się rzeczywista temperatura w pomieszczeniu.
- Page 4 Gdy na ekranie pojawi się kod E2: odbiornik nie uruchomił się lub nie odebrał niektórych sygnałów, które nie powróciły do termostatu. OBSŁUGA KLIENTA W przypadku jakichkolwiek wątpliwości dotyczących obsługi termostatu, prosimy o kontakt z monterem lub serwisem.
- Page 5 SAS816WHB-0 Thermostat for radiant heating SAS816WHB-0 is a non-programmable thermostat designed to control either heat only or cool only system. SPECIFICATION: Power source …………………… 2AA alkaline batteries Load current ……………………… 250VAC 8A －50 (32℉) (122℉) ℃ ℃ Ambient temperature-operation……………0 －60 (14℉)
- Page 6 Remove assembly screws from the base of thermostat. Gently pull the upper housing straight off the base. Forcing or prying on the thermostat will cause damage to the unit. See figure 1. 2. Connect wires beneath terminal screws on the base using appropriate wiring schematic. See figure 2 3.
- Page 7 USERS INSTRUCTIONS Display The LCD displays actual room temperature until the setting dial is moved. Setting the temperature Turn setting dial to required temperature. The selected temperature will flash in the LCD to signify it is showing the set temperature After a short period the display stops flashing and shows actual room temperature.
