M2
User Manual / 使用說明書 / 使用说明书
ユーザーマニュアル
Руководство пользователя
Pocket-Size True RMS Multimeter
EN
口袋式真有效值萬用電表
TC
口袋式真有效值万用电表
SC
ポケットサイズ True RMS マルチメーター
JP
Карманный мультиметр TRMS
RU
YEAR S
LIMITE D
WARRANTY

Advertisement

loading
Need help?

Need help?

Do you have a question about the M2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for APPA M2

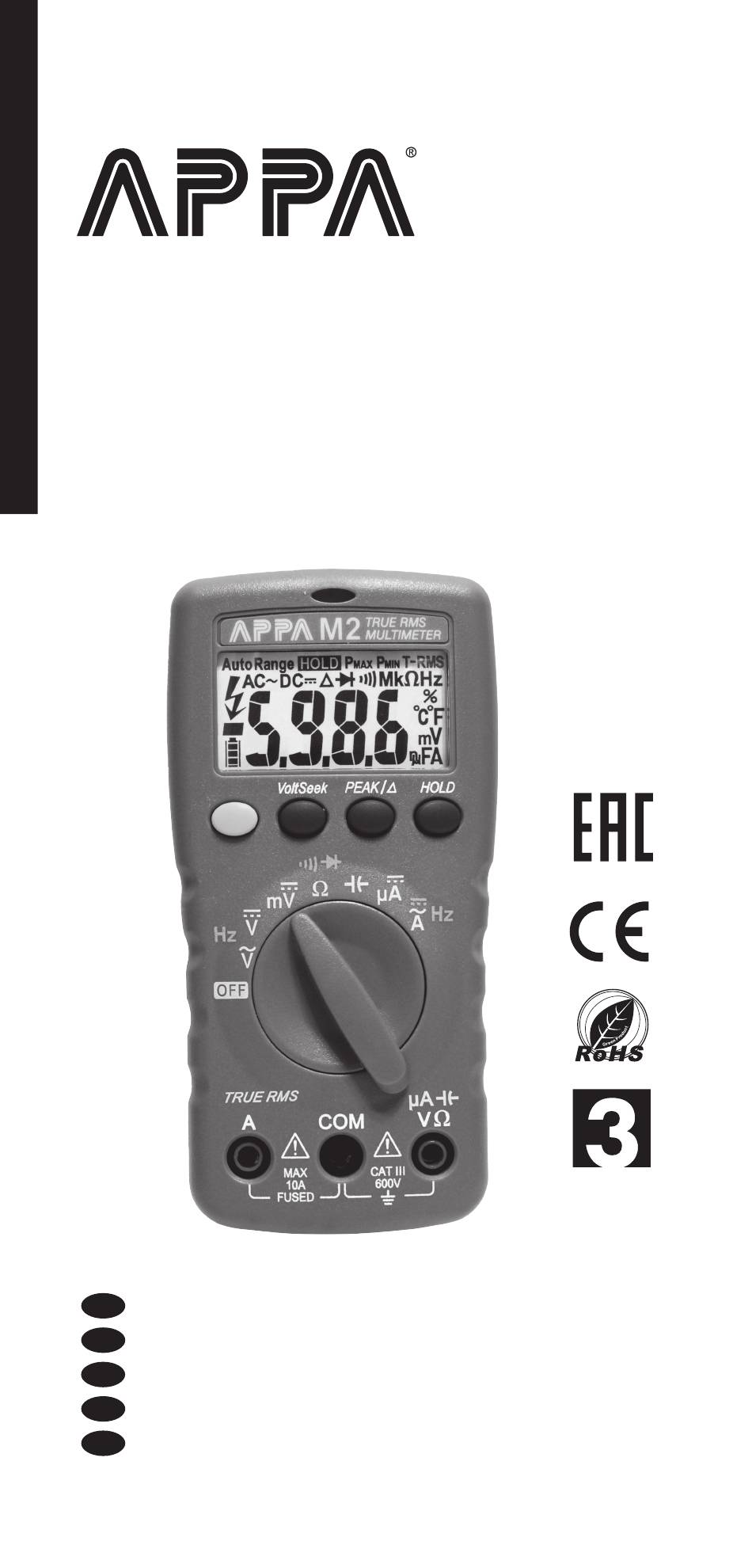

  • Page 1 User Manual / 使用說明書 / 使用说明书 ユーザーマニュアル Руководство пользователя YEAR S LIMITE D WARRANTY Pocket-Size True RMS Multimeter 口袋式真有效值萬用電表 口袋式真有效值万用电表 ポケットサイズ True RMS マルチメーター Карманный мультиметр TRMS...
  • Page 2 Read First Safety Information Understand and follow operating instructions carefully. WARNING • When using test leads or probes, keep your fingers behind the finger guards. • Remove test lead from Meter before opening the battery door or Meter case. • Use the Meter only as specified in this manual or the protection by the Meter might be impaired.
  • Page 3 Caution • Disconnect the test leads from the test points before changing the position of the function rotary switch. • Never connect a source of voltage with the function rotary switch in Ω / position. • Do not expose Meter to extremes in temperature or high humidity.

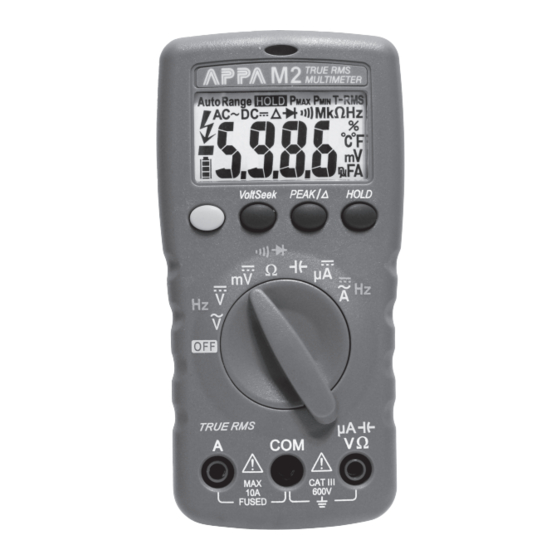

  • Page 4 Front Panel Illustration 1. VoltSeek Light 2. LCD display : 6000 counts 3. Push-buttons. 4. Rotary switch for turn the Power On / Off and select the function. 5. Input Terminal for Hz of Voltage, V, Ω ,uA functions. 6. Common (Ground reference) Input Terminal. 7.
  • Page 5 Caution When connecting the test leads to the DUT (Device Under Test) connect the common test leads before connecting the live test leads ; when removing the test leads, remove the live test leads before removing the common test leads. Measuring AC / DC Voltage Dial the switch and press the Function button to select the measuring function.
  • Page 6 Measuring AC/DC Current Disconnect Dial the switch and press the Function button to select the measuring function. Measuring Frequency Disconnect Dial the switch to select the measuring function.
  • Page 7 Measuring Resistance / Capacitance Dial the switch and press the Function button to select the measuring function. Measuring Continuity / Diode Dial the switch and press the Function button to select the measuring function.
  • Page 8 Using The Function Function Button Switch Function Position Ω Ω Press the Function button to change the function on the same switch position. Peak Hold In the Peak Hold function ,the meter records the peak min. value and the peak max. value when the inputs goes below the recorded peak min.
  • Page 9 Smart Hold The meter will beep continuously and the display will flash if the measured signal is larger than the display reading by 50 counts. (However ,it can not detect across the AC and DC Voltage /Current). VoltSeek Keep the VoltSeek button down to activate the VoltSeek function.
  • Page 10 Auto Power Off Wake-up the meter by dialing the switch or pressing any button. Disable Auto Power Off Dial the switch to off position ,then keep the Function button down and turn the meter on.
  • Page 11 Relative - Press the PEAK/REL button to start relative. The meter remembers the presently reading as reference and shows the indication “ ” on the display. - In this mode, the meter deducts the reference from each reading, and shows the result on the display. Fuse Replacement Battery Cover Screw...
  • Page 12 Low battery and Battery Replacement Replace the battery as soon as the low battery indicator appears, to avoid false reading. Refer to the following figure to replace the batteries Battery Cover Screw 1.5V AAA x2 Battery Caution Remove test leads from Meter before opening the battery cover or Meter case.
  • Page 13 Specifications 1-1 General Specifications Display Count : 6000 count Overrange Display : OL or -OL Conversion Rate : 3 times/second Dimensions(W x H x D) : 68 x 138 x 30mm Weight : 200g Fuse Specification : 15A, AC/DC 600V, Fast-action Power requirement : AAA size 1.5 x2 Battery Life : 300 hours Alkaline battery LVD : EN61010-1, EN61010-2-030...
  • Page 14 Electrical Specifications Accuracy is given as ±(% of reading + counts of least significant digit) at 23°C ± 5°C, with relative humidity Less than 80% R.H. ACV and ACA specifications are ac coupled, true R.M.S. The crest factor may be up to 3.0 as 4000 counts. For square wave, accuracy for >100Hz is unspecified.
  • Page 15 DC mV Range OL Reading Resolution Accuracy 600.0mV 660.0mV 0.1mV ±(0.5% +5D) Input Impedance : 10MΩ Overload Protection : AC/DC600V DC Current Range OL Reading Resolution Accuracy 6.000A 6.600A 0.001A ±(1.5% +3D) 10.00A 20.00A 0.01A Maximum measurement time : 3 minutes at 10A with at least 20minutes rest time. 15 seconds at 20A with at least 20minutes rest time.
  • Page 16 Resistance Range OL Reading Resolution Accuracy 600.0Ω 660.0Ω 0.1Ω ±(0.5% +5D) 6.000kΩ 6.600kΩ 0.001kΩ 60.00kΩ 66.00kΩ 0.01kΩ ±(0.5% +2D) 600.0kΩ 660.0kΩ 0.1kΩ 6.000MΩ 6.600MΩ 0.001MΩ 40.00MΩ 44.00MΩ 0.01MΩ ±(1.0% +5D) There is a little rolling less then ± 50 digits when measuring >...
  • Page 17 Capacitance Range OL Reading Resolution Accuracy 50.00nF 55.00nF 0.01nF ±(2.0% +10D) 500.0nF 550.0nF 0.1nF 5.000μF 5.500μF 0.001μF 50.00μF 55.00μF 0.01μF ±(2.0% +5D) 500.0μF 550.0μF 0.1μF 1000μF 1100μF 1μF Overload Protection : AC/DC 600V Maximum Response Time : 2 seconds (<0.5mF) , 8 seconds (>0.5mF) Frequency Range...
  • Page 18 VoltSeeK 90V~600V(50Hz~60Hz) Peak Hold(for Voltage & Ampere Function) Specified accuracy ±150digits. For square wave, accuracy is unspecified. Limited Warranty This meter is warranted to the original purchaser against defects in material and workmanship for 3 years from the date of purchase. During this warranty period, Manufacturer will, at its option, replace or repair the defective unit, subject to verification of the defect or malfunction.
  • Page 19 請先閱覽 安全資訊 請詳閱並按照操作說明操作。 警告 • 使用測試牽線或探針時,請將手指置於手指護套後方。 • 在開啟電池門或電表盒前,請先移除測試鉛線。 • 僅依手冊上指定之用法使用電表,否則電表提供之保護可 能失效。 • 量測時僅用適合的端點、切換位置及範圍。 • 請勿試圖將測試鉛線插入 A 出入端點量測電壓。 • 藉由量測已知電壓確認電表操作正常。若有疑問請洽電表 服務人員。 • 在端點間或任何端點與接地線間,勿量測超過電表標示之 額定電壓。 • 請勿試圖在開放電壓高於保險絲額定保護值時量測電流。 有疑慮之開放電路電壓可藉由電壓功能確認。 • 僅能以手冊指定之適當額定值保險絲,置換燒斷之保險 絲。 • 當電壓高於 30 伏特交流電壓有效值、42 交流電壓高峰、 或 60 伏特直流電壓時,請小心操作。這些電壓值可能造 成觸電事故。 • 為避免錯誤讀取導致觸電或受傷, 當低電量指示 < 出現時, 請盡速更換電池。...
  • Page 20 注意 • 在改變功能旋轉切換位置前,請先從測試點斷開測試鉛線。 • 當功能旋轉切換於 Ω / 位置時, 請勿連接電壓源。 • 請勿將電表暴露於極端溫度或高濕環境下。 • 請勿在電表設定於 A 功能時,量測設備內電源供應 電路之電壓,否則可能導致電表或測試中設備損壞。 標示於電表及操作手冊之圖示 觸電風險 請參閱說明手冊 直流電量測 設備有雙層或加強絕緣 電池 保險絲 接地 交流電量測 符合歐盟規定 請勿任意丟棄此產品 注意!磁鐵可能影響心律調整器及植入式心律去顫 器之功能正性。 上述醫療儀器之使用者,需與磁鐵保持足夠距離。...
  • Page 21 前面板圖示 1. 伏特搜尋燈 2. LCD 顯示螢幕:6000 計數 3. 按壓按鈕 4. 旋轉開關,可開啟或關閉電源及選擇功能。 、電壓赫茲數、電壓、歐姆及微安培功能輸入端點。 6. 一般 ( 參考對地 ) 輸入端點。 7.A、安培赫茲數輸入端點。 伏特搜尋燈 LCD 顯示螢幕 按鈕 旋轉切換 電壓、電壓赫茲數、歐姆、 、微安培輸入 一般輸入 安培、安培赫茲數輸入 基本量測操作 接下來頁面上之圖示,顯示出基本量測操作方法。...
  • Page 22 注意 在連接測試鉛線 DUT( 待測儀器 ) 前,請先連接一般測試鉛 線,再連接帶電測試鉛線;當移開測試鉛線時,請先移開 帶電測試鉛線,再移開一般測試鉛線。 量測交流電 / 直流電電壓 撥動開關及按壓功能按鈕,以選擇量測功能。...
  • Page 23 量測交流電 / 直流電電流 Disconnect 撥動開關及按壓功能按鈕,以選擇量測功能。 量測頻率 Disconnect 撥動開關,以選擇量測功能。...
  • Page 24 量測阻抗 / 電容 阻抗 電容 阻抗 電容 撥動開關及按壓功能按鈕,以選擇量測功能。 量測連續性 / 二極體 撥動開關及按壓功能按鈕,以選擇量測功能。...
  • Page 25 使用功能 功能按鈕 按壓 開關位置 功能 Ω Ω 在相同的開關位置,按壓功能按鈕,可改變使用功能。 高峰保持 按壓 1 秒 當前讀值 高峰 / 高峰 / 高峰 / 最大讀值 高峰 / 按壓按鈕超過 1 秒,可離開 此功能 高峰 / 最小讀值 在高峰保持功能中,當輸入值低於記錄波峰最小值或高於 記錄波峰最大值時,電表會記錄波峰最小值及波峰最大值, 電表會記錄最新的數值。按壓保持按鈕,則可暫停記錄。...
  • Page 26 智慧保持 保持 若量測訊號大於等於顯示讀值 50 計數時,電表會持續發出 嗶聲,且顯示器會閃爍。(但是電表無法跨越偵測交流電 及直流電電壓 / 電流)。 伏特搜尋 伏特搜尋 持續按壓伏特搜尋按鈕,即可啟動伏特搜尋功能。 警告 伏特搜尋 LED 會指出電場。若伏特搜尋 LED 未開啟,依然 會顯示電壓值。...
  • Page 27 自動關機 閒置超過 20 分鐘 撥動開關或按壓任何按鈕,即可喚醒電表。 停用自動關機功能 撥動開關至關機位置,並持續按壓功能按鈕,即可將電表 開機。...
  • Page 28 相對 ∆ - 按壓高峰 / 相對∆按鈕,可開始相對功能。電表會記下當 前讀值作為參考值,並顯示「∆」於顯示螢幕。 - 在此模式時,電表會從每次讀值推導參考值,並顯示結果 於顯示螢幕上。 ∆ 高峰 / 更換保險絲 電池蓋 螺絲 背蓋 螺絲 螺絲 保險絲 15 安培 (600 伏特 ) 保險絲類型:15 安培 /600 伏特 – 50KA (10x38 毫米 )
  • Page 29 低電量與電池更換 當低電量指示出現時,請盡快更換電池,以避免錯誤讀值。 請參考下圖以更換電池。 電池蓋 螺絲 1.5 伏特 AAA 電池 2 個 注意 在開啟電池蓋或電表殼前,請先移開測試鉛線。 保養 請勿試圖維修此電表。此電表包含無使用者服務之零件。 維修及服務必須由合格人員執行。 清潔 請定期以乾布及清潔劑擦拭外殼。請勿使用磨料或溶劑。...
  • Page 30 規格 1-1 一般規格 顯示器:6000 計數。 過範圍顯示:「OL」or「-OL」 轉換率:每秒三次。 尺寸 ( 寬 x 高 x 直徑 ) :68 毫米 x 138 毫米 x 30 毫米。 重量:200 克 保險絲規格:15 安培、交流電 / 直流電 600 伏特、快速動作 電力需求:兩個 AA A 1.5 伏特電池 電池壽命:鹼性電池 300 小時 LVD:EN61010-1、EN61010-2-030 EMC:EN61326-1 安裝分類:CAT.III.
  • Page 31 電力規格 於 23° C ± 5° C,相對溼度≦ 80% 時,精確度為 ± (% 讀 值 + 最顯著小數位數 )。 交流電壓及交流電流規格為電弧耦合,真有效值。峰值係 數於 4000 計數時,最高到 3.0。 方波 >100 赫茲的精確度未指定。 針對非正弦波型式,額外精確度藉由峰值係數修正如下: 峰值係數 (C.F.): C.F. 1.0 ~ 2.0 加 1.0%。 C.F. 2.0 ~ 2.5 加 2.5%。 C.F. 2.5 ~ 3.0 加 4.0%。 直流電電壓...
  • Page 32 直流電豪伏特 範圍 OL 讀值 解析度 Accuracy 600.0 豪伏特 660.0 豪伏特 0.1 豪伏特 ±(0.5% +5D) 輸入阻抗:10M 歐姆 過載保護:交流電 / 直流電 600 伏特 直流電流 範圍 OL 讀值 解析度 精確度 6.000 安培 6.600 安培 0.001 安培 ±(1.5% +3D) 10.00 安培 20.00 安培 0.01 安培 最大量測時間:10 安培三分鐘且至少二十分鐘休息時間。...
  • Page 33 阻抗 範圍 OL 讀值 解析度 精確度 ±(0.5% +5D) 600.0 歐姆 660.0 歐姆 0.1 歐姆 6.000k 歐姆 6.600k 歐姆 0.001k 歐姆 60.00k 歐姆 66.00k 歐姆 0.01k 歐姆 ±(0.5% +2D) 600.0k 歐姆 660.0k 歐姆 0.1k 歐姆 6.000M 歐姆 6.600M 歐姆 0.001M 歐姆 ±(1.0% +5D) 40.00M 歐姆...
  • Page 34 電容 範圍 OL 讀值 解析度 精確度 50.00nF 55.00nF 0.01nF ±(2.0% +10D) 500.0nF 550.0nF 0.1nF 5.000μF 5.500μF 0.001μF 50.00μF 55.00μF 0.01μF ±(2.0% +5D) 500.0μF 550.0μF 0.1μF 1000μF 1100μF 1μF 過載保護:交流電 / 直流電 600 伏特 最大回應時間:兩秒 (<0.5mF) 八秒 (>0.5mF) 頻率 範圍 OL 讀值 解析度...
  • Page 35 電壓搜尋 高峰保留 ( 針對電壓及安培功能 ) 高峰保留 ( 針對電壓及安培功能 ) 指定精確度 ±150 小數位數。 方形波未指定精確度。 有限保固 本公司提供原始購買者自購買日起三年,針對材料及作工 缺陷之電表保固。在保固期內,製造商驗證其缺陷及故障 後,可選擇更換或維修缺陷單元。 此保固不包含保險絲、可丟棄電池或由於濫用、忽視、意 外、未授權之維修、交換、污染或不正常之操作或處理條 件。 任何於販售此產品時提出之默示保固,包含但不限於適銷 性及特定目的之合適性,皆受限於以上陳述。製造商對於 喪失儀器使用權或其他意外或一系列之損壞、花費或經濟 損失或任何要求,或對此類損壞、花費或經濟損失之要求, 均不須負責。一些州或國家法律可能不同,因此上述限制 或例外可能不適用於您。...
  • Page 36 请先阅览 安全资讯 请详阅并按照操作说明操作。 警告 • 使用测试牵线或探针时,请将手指置于手指护套后方。 • 在开启电池门或电表盒前,请先移除测试铅线。 • 仅依手册上指定之用法使用电表,否则电表提供之保护可 能失效。 • 量测时仅用适合的端点、切换位置及范围。 • 请勿试图将测试铅线插入 A 出入端点量测电压。 • 藉由量测已知电压确认电表操作正常。若有疑问请洽电表 服务人员。 • 在端点间或任何端点与接地线间,勿量测超过电表标示之 额定电压。 • 请勿试图在开放电压高于保险丝额定保护值时量测电流。 有疑虑之开放电路电压可藉由电压功能确认。 • 仅能以手册指定之适当额定值保险丝,置换烧断之保险 丝。 • 当电压高于 30 伏特交流电压有效值、42 交流电压高峰、 或 60 伏特直流电压时,请小心操作。这些电压值可能造 成触电事故。 • 为避免错误读取导致触电或受伤, 当低电量指示 < 出现时, 请尽速更换电池。...
  • Page 37 注意 • 在改变功能旋转切换位置前,请先从测试点断开测试铅线。 • 当功能旋转切换于 Ω / 位置时,请勿连接电压源。 • 请勿将电表暴露于极端温度或高湿环境下。 • 请勿在电表设定于 功能时,量测设备内电源供应电 =~ A 路之电压,否则可能导致电表或测试中设备损坏。 标示于电表及操作手册之图示 触电风险 请参阅说明手册 直流电量测 设备有双层或加强绝缘 电池 保险丝 接地 交流电量测 符合欧盟规定 请勿任意丢弃此产品 注意!磁铁可能影响心律调整器及植入式心律去 颤器之功能正性。 上述医疗仪器之使用者,需与磁铁保持足够距离。...
  • Page 38 前面板图示 1. 伏特搜寻灯 2. LCD 显示萤幕:6000 计数 3. 按压按钮 4. 旋转开关,可开启或关闭电源及选择功能。 、电压赫兹数、电压、欧姆及微安培功能输入端点。 6. 一般 ( 参考对地 ) 输入端点。 7.A、安培赫兹数输入端点。 伏特搜寻灯 LCD 显示萤幕 按钮 旋转切换 电压、电压赫兹数、欧姆、 、微安培输入 一般输入 安培、安培赫兹数输入 基本量测操作 接下来页面上之图示,显示出基本量测操作方法。...
  • Page 39 注意 在连接测试铅线 DUT( 待测仪器 ) 前,请先连接一般测试铅 线,再连接带电测试铅线;当移开测试铅线时,请先移开 带电测试铅线,再移开一般测试铅线。 量测交流电 / 直流电电压 拨动开关及按压功能按钮,以选择量测功能。...
  • Page 40 量测交流电 / 直流电电流 Disconnect 拨动开关及按压功能按钮,以选择量测功能。 量测频率 Disconnect 拨动开关,以选择量测功能。...
  • Page 41 量测阻抗 / 电容 阻抗 电容 阻抗 电容 拨动开关及按压功能按钮,以选择量测功能。 量测连续性 / 二极体 拨动开关及按压功能按钮,以选择量测功能。...
  • Page 42 使用功能 功能按鈕 按压 开关位置 功能 Ω Ω 在相同的开关位置,按压功能按钮,可改变使用功能。 高峰保持 按压 1 秒 当前读值 高峰 / 高峰 / 高峰 / 最大读值 高峰 / 按压按钮超过 1 秒,可离开 此功能 高峰 / 最小读值 在高峰保持功能中,当输入值低于记录波峰最小值或高于 记录波峰最大值时,电表会记录波峰最小值及波峰最大值, 电表会记录最新的数值。按压保持按钮,则可暂停记录。...
  • Page 43 智慧保持 保持 若量测讯号大于等于显示读值 50 计数时,电表会持续发出 哔声,且显示器会闪烁。 (但是电表无法跨越侦测交流电 及直流电电压 / 电流)。 伏特搜寻 伏特搜尋 持续按压伏特搜寻按钮,即可启动伏特搜寻功能。 警告 伏特搜寻 LED 会指出电场。若伏特搜寻 LED 未开启,依然 会显示电压值。...
  • Page 44 自动关机 闲置超过 20 分钟 拨动开关或按压任何按钮,即可唤醒电表。 停用自动关机功能 拨动开关至关机位置,并持续按压功能按钮,即可将电表 开机。...
  • Page 45 相对 ∆ - 按压高峰 / 相对∆按钮,可开始相对功能。电表会记下当 前读值作为参考值,并显示「∆」于显示萤幕。 - 在此模式时,电表会从每次读值推导参考值,并显示结果 于显示萤幕上。 ∆ 高峰 / 更换保险丝 电池盖 螺丝 背盖 螺丝 螺丝 保险丝 15 安培 (600 伏特 ) 保险丝类型:15 安培 /600 伏特 – 50KA (10x38 毫米 )
  • Page 46 低电量与电池更换 当低电量指示出现时,请尽快更换电池,以避免错误读值。 请参考下图以更换电池。 电池盖 螺丝 1.5 伏特 AAA 电池 2 个 注意 在开启电池盖或电表壳前,请先移开测试铅线。 保养 请勿试图维修此电表。此电表包含无使用者服务之零件。 维修及服务必须由合格人员执行。 清洁 请定期以干布及清洁剂擦拭外壳。请勿使用磨料或溶剂。...
  • Page 47 规格 1-1 一般规格 显示器:6000 计数。 过范围显示:「OL」or「-OL」 转换率:每秒三次。 尺寸 ( 宽 x 高 x 直径 ) :68 毫米 x 138 毫米 x 30 毫米。 重量:200 克 保险丝规格:15 安培、交流电 / 直流电 600 伏特、快速动作 电力需求:两个 AA A 1.5 伏特电池 电池寿命:碱性电池 300 小时 LVD:EN61010-1、EN61010-2-030 EMC:EN61326-1 安装分类:CAT.III.
  • Page 48 电力规格 于 23° C ± 5° C,相对湿度≦ 80% 时,精确度为 ± (% 读 值 + 最显著小数位数 )。 交流电压及交流电流规格为电弧耦合,真有效值。峰值系 数于 4000 计数时,最高到 3.0。 方波 >100 赫兹的精确度未指定。 针对非正弦波型式,额外精确度藉由峰值系数修正如下: 峰值系数 (C.F.): C.F. 1.0 ~ 2.0 加 1.0%。 C.F. 2.0 ~ 2.5 加 2.5%。 C.F. 2.5 ~ 3.0 加 4.0%。 直流电电压...
  • Page 49 直流电豪伏特 范围 OL 读值 解析度 精确度 600.0 豪伏特 660.0 豪伏特 0.1 豪伏特 ±(0.5% +5D) 输入阻抗:10M 欧姆 过载保护:交流电 / 直流电 600 伏特 直流电流 范围 OL 读值 解析度 精确度 6.000 安培 6.600 安培 0.001 安培 ±(1.5% +3D) 10.00 安培 20.00 安培 0.01 安培 最大量测时间:10 安培三分钟且至少二十分钟休息时间。...
  • Page 50 阻抗 范围 OL 读值 解析度 精确度 ±(0.5% +5D) 600.0 欧姆 660.0 欧姆 0.1 欧姆 6.000k 欧姆 6.600k 欧姆 0.001k 欧姆 60.00k 欧姆 66.00k 欧姆 0.01k 欧姆 ±(0.5% +2D) 600.0k 欧姆 660.0k 欧姆 0.1k 欧姆 6.000M 欧姆 6.600M 欧姆 0.001M 欧姆 ±(1.0% +5D) 40.00M 欧姆...
  • Page 51 电容 范围 OL 读值 解析度 精确度 50.00nF 55.00nF 0.01nF ±(2.0% +10D) 500.0nF 550.0nF 0.1nF 5.000μF 5.500μF 0.001μF 50.00μF 55.00μF 0.01μF ±(2.0% +5D) 500.0μF 550.0μF 0.1μF 1000μF 1100μF 1μF 过载保护:交流电 / 直流电 600 伏特 最大回应时间:两秒 (<0.5mF) 八秒 (>0.5mF) 频率 范围 OL 读值 解析度...
  • Page 52 电压搜寻 90 伏特 ~600 伏特 (50 赫兹 ~60 赫兹 ) 高峰保留 ( 针对电压及安培功能 ) 指定精确度 ±150 小数位数。 方形波未指定精确度。 有限保固 本公司提供原始购买者自购买日起三年,针对材料及作工 缺陷之电表保固。在保固期内,制造商验证其缺陷及故障 后,可选择更换或维修缺陷单元。 此保固不包含保险丝、可丢弃电池或由于滥用、忽视、意 外、未授权之维修、交换、污染或不正常之操作或处理条 件。 任何于贩售此产品时提出之默示保固,包含但不限于适销 性及特定目的之合适性,皆受限于以上陈述。制造商对于 丧失仪器使用权或其他意外或一系列之损坏、花费或经济 损失或任何要求,或对此类损坏、花费或经济损失之要求, 均不须负责。一些州或国家法律可能不同,因此上述限制 或例外可能不适用于您。...
  • Page 53 最初にお読みください。 安全情報 取扱説明書をよく理解し、それに従ってください。 警告 ˙ テストリードまたはプローブを使用するときは、指をフィ ンガーガードの後ろに置いてください。 ˙ バッテリードアまたはメーターケースを開く前に、メータ ーからテストリードを取り外します。 ˙ 本書に記載されている方法でのみ使用してください。そう しないと、メーターによる保護が損なわれる可能性があり ます。 ˙ 測定には、常に適切な端子、スイッチの位置、および範囲 を使用してください。 ˙A 入力端子にテストリードを差し込んだ状態で電圧測定を 行わないでください。 ˙ 既知の電圧を測定して、メーターの動作を確認します。疑 わしい場合は、メーターの修理を依頼してください。 ˙ メーターに記載されている定格電圧を超える電圧を端子間 または端子とアース間に印加しないでください。 ˙ 開放電圧がヒューズ保護定格を超えているときは、電流測 定を試みないでください。開回路の疑いのある電圧は、電 圧機能で確認できます。 ˙ 溶断したヒューズは、このマニュアルで指定されている適 切な定格のものとのみ交換してください。 ˙30Vacrms、42 Vac ピーク、または 60Vdc を超える電圧に は注意してください。これらの電圧は感電の危険をもたら します。 ˙...
  • Page 54 危険 ˙ 機能ロータリースイッチの位置を変更する前に、テストリ ードをテストポイントから外してください。 ˙ 電圧源を機能ロータリースイッチに Ω / の位置で 接続しないでください。 ˙ メーターを極端な温度や高湿度にさらさないでください。 ˙ メーター 機能を設定しないでください=~メータ ーや被試験機器に損傷を与える可能性のある機器の電源回 路の電圧を測定する機能です。 メーターと取扱説明書に記載されている記号 感電の危険性 取扱説明書を見る DC 測定 二重または強化絶縁で保護された機器 電池 ヒューズ アース AC 測定 EU 指令に準拠 この製品を廃棄したり、捨てたりしないでください。 注意! 磁石は、心臓ペースメーカーおよび植込み型 除細動器の正しい機能に影響を与える可能性があり ます。このような医療機器の使用者は、磁石との間 に十分な距離を保ってください。...
  • Page 55 フロントパネルの図 1. ボルトシークライト 2. LCD ディスプレイ:6000 カウント 3. 押しボタン。 4. 電源のオン / オフを切り替えて機能を選択するためのロー タリースイッチ。 、電圧の Hz、V、Ω、μA 機能の入力端子。 6. 共通(グラウンドリファレンス)入力端子。 7. アンペア機能の A、入力端子の Hz。 ボルトシークライト LCD ディスプレイ ボタン ロータリースイッチ V、電圧の Hz、Ω、 、 μA 入力 共通入力 A、アンペア入力の Hz 基本的な測定を行う 次のページの図は、基本的な測定方法を示しています。...
  • Page 56 注意 テストリードを DUT(テスト対象デバイス)に接続する場合 は、ライブテストリードを接続する前に、共通のテストリー ドを接続してください。 テストリードを取り外すときは、一 般的なテストリードを取り外す前に、ライブテストリードを 取り外してください。 AC / DC 電圧の測定 スイッチを回し、機能ボタンを押して測定機能を選択します。...
  • Page 57 AC / DC 電流の測定 Disconnect スイッチを回して、機能ボタンを押して測定機能を選択します。 周波数の測定 Disconnect スイッチを回して、測定機能を選択します。...
  • Page 58 抵抗 / 静電容量の測定 抵抗 キャパシタンス 抵抗 电容 キャパシタンス スイッチを回して、機能ボタンを押して測定機能を選択します。 導通 / ダイオードの測定 スイッチを回して、機能ボタンを押して測定機能を選択します。...
  • Page 59 機能の使用 機能ボタン 押す 機能 スイッチの位置 Ω Ω 同じスイッチ位置で機能を変更するには、機能ボタンを押し ます。 ピークホールド 1 秒押します。 現在値 ピーク / ピーク / ピーク / 最大値 ピーク / ボタンを 1 秒 以上押して、 この機能を終 ピーク / 了します。 最小値 ピークホールド機能では、メーターはピーク最小値とピーク 最大値を記録します。入力が記録されたピーク最小値を下回 ったとき、または、記録された最大ピーク値を上回ったとき、 メーターは新しい値を記録します。 保留ボタンを押して、録 音を一時停止します。...
  • Page 60 スマートホールド ホールド 測定された信号がディスプレイの読み取り値より 50 カウント 大きい場合、メーターは継続的にビープ音を鳴らし、ディス プレイが点滅します。 (ただし、AC および DC 電圧 / 電流の 両端を検出することはできません)。 ボルトシーク (VoltSeek) 伏特搜尋 ボルトシーク (VoltSeek) ボタンを押したままにして、ボルト シーク (VoltSeek) 機能をアクティブにします。 警告 ボルトシーク (VoltSeek)LED は電界を示します。 ボルトシーク (VoltSeek)LED が点灯していない場合でも、電 圧が存在している可能性があります。...
  • Page 61 自動電源オフ アイドル状態の 20 分後 スイッチをダイヤルするか、いずれかのボタンを押して、メータ ーをウェイクアップします。 自動電源オフを無効にする スイッチをオフの位置にダイヤルし、機能ボタンを押したま まメーターをオンにします。...
  • Page 62 相対的 ∆ -PEAK / REL △ボタンを押して相対を開始します。 メータ ーは現在の読み取り値を基準として記憶し、ディスプレイに 「△」の表示を表示します。 - このモードでは、メーターは各読み取り値から参照を差し引 き、その結果をディスプレイに表示します。 ∆ ピーク / ヒューズの交換 バッテリーカバー スクリュー リアケース スクリュー スクリュー ヒューズ 15A (600V) ヒューズタイプ:15A / 600V – 50KA(10x38mm)...
  • Page 63 低バッテリーとバッテリー交換 誤読を防ぐため、バッテリー低下インジケーターが表示され たらすぐにバッテリーを交換してください。 次の図を参照して、電池を交換してください バッテリーカバー スクリュー 1.5V AAAx2 バッテリー 注意 バッテリーカバーまたはメーターケースを開く前に、メータ ーからテストリードを取り外します。 メンテナンス このメーターを修理しようとしないでください。 ユーザーが 修理できる部品は含まれていません。 修理またはサービスは、 資格のある担当者のみにより行われる必要があります。 クリーニング 定期的に乾いた布と洗剤でケースを拭いてください。 研磨剤 や溶剤は使用しないでください。...
  • Page 64 仕様 1-1 一般仕様 表示数:6000 カウント オーバーレンジ表示:OL または -OL コンバージョン率:3 回 / 秒 寸法(幅 x 高さ x 奥行き):68 x 138 x 30mm 重量:200g ヒューズ仕様:15A、AC / DC 600V、ファストアクション 所要電力:AAA サイズ 1.5 x 2 電池寿命:300 時間アルカリ乾電池 LVD:EN61010-1、EN61010-2-030 EMC:EN61326-1 インストールカテゴリ:CAT.III。 600V アプリケーションフィールド 主電源に接続されていない回路。 低電圧設備に直接接続されている回路。 建物の設置。...
  • Page 65 電気的仕様 精度は、23° C±5° C、相対湿度 80%未満で ±(読み取り値 の% + 最下位桁のカウント)として示されます。R.H。ACV と ACA の仕様は AC 結合されており、真の R.M.S. 波高比は 4000 カウントで最大 3.0 になる可能性があります。 方形波の場合、100Hz を超える精度は指定されていません。 非正弦波形の場合、波高比(C.F.)による追加の精度: C.F. に 1.0%を追加 1.0 ~ 2.0。 C.F. に 2.5%を追加 2.0 ~ 2.5。 C.F. に 4.0%を追加 2.5 ~ 3.0。 DC 電圧...
  • Page 66 DC mV 範囲 解像度 正確さ OL リーディング 600.0 mV 660.0 mV 0.1 mV ±(0.5% +5D) 入力インピーダンス:10MΩ 過負荷保護:AC / DC600V DC 電流 範囲 解像度 正確さ OL リーディング 6.000A 6.600A 0.001A ±(1.5% +3D) 10.00A 20.00A 0.01A 最大測定時間:10A で 3 分、残り時間は少なくとも 20 分。 20A で...
  • Page 67 抵抗 範囲 解像度 正確さ OL リーディング ±(0.5% +5D) 600.0Ω 660.0Ω 0.1Ω 6.000kΩ 6.600kΩ 0.001kΩ 60.00kΩ 66.00kΩ 0.01kΩ ±(0.5% +2D) 600.0kΩ 660.0kΩ 0.1kΩ 6.000MΩ 6.600MΩ 0.001MΩ ±(1.0% +5D) 40.00MΩ 44.00MΩ 0.01MΩ >10.00MΩ を測定する場合、±50 桁未満のわずかなローリン グがあります。 過負荷保護:AC / DC 600V 連続 範囲 解像度...
  • Page 68 キャパシタンス 範囲 解像度 正確さ OL リーディング 50.00nF 55.00nF 0.01nF ±(2.0% +10D) 500.0nF 550.0nF 0.1nF 5.000μF 5.500μF 0.001μF 50.00μF 55.00μF 0.01μF ±(2.0% +5D) 500.0μF 550.0μF 0.1μF 1000μF 1100μF 1μF 過負荷保護:AC / DC 600V 最大応答時間:2 秒(<0.5mF) 8 秒(> 0.5mF) 周波数 範囲 解像度 正確さ...
  • Page 69 ボルトシーク 90V ~ 600V(50Hz ~ 60Hz) ピークホールド(電圧およびアンペア機能用) 指定精度 ±150 桁。 方形波の場合、精度は指定されていません。 限定的保証 このメーターは、購入日から 3 年間、材料および製造上の欠 陥に対して最初の購入者に保証されます。この保証期間中、 メーカーは、その選択により、欠陥または誤動作の検証を条 件として、欠陥のあるユニットを交換または修理します。こ の保証は、ヒューズ、使い捨て電池、または乱用、怠慢、事故、 不正な修理、改造、汚染、または操作や取り扱いの異常な状 態による損傷には適用されません。 この製品の販売に伴う黙示の保証は、商品性および特定の目的 への適合性の黙示の保証を含みません。製造業者は、機器の使 用の喪失またはその他の偶発的または結果的な損害、費用、ま たは経済的損失、 またはいかなる請求、 または損害請求、 費用、 または経済的損失に対する請求に対して責任を負わないものと します。一部の州または国の法律は異なるため、上記の制限ま たは除外がお客様に適用されない場合があります。...
  • Page 70 Прочитайте Сначала Информация о безопасности Внимательно ознакомитесь и следуйте инструкциям по эксплуатации. ПРЕДУПРЕЖДЕНИЕ • При использовании измерительных проводов или пробника, держите пальцы сзади рукоятки для защиты пальцев. • Отключите измерительный провод от Метра, прежде чем открывать крышку батарейного отсека или корпус Метра. •...
  • Page 71 Осторожно! • Отключите измерительные провода от измерительных точек перед изменением положения поворотного переключателя функций. • Никогда не подключайте источник напряжения, когда поворотный Ω / переключатель функции находится не в положении • Не подвергайте Метр воздействию экстремальных температур или высокой влажности. •...
  • Page 72 Изображение передней панели 1. Свет ВольтПоиска 2. Цифровой дисплей: 6000 отсчетов 3. Кнопки для нажатия 4. Поворотный переключатель для включения / выключения питания и выбора функции. 5. Входная клемма для функций , Гц напряжения, В, Ом, мкА. 6. Общий (Заземляющая опора) входная клемма. 7.
  • Page 73 Осторожно! При подключении измерительных проводов к ТУ (тестируемому устройству) подключите общие измерительные провода перед подключением активных измерительных проводов; при отсоединении измерительных проводов снимите активные и з м е р и тел ь н ы е п р о в од а п е р ед отс о ед и н е н и е м о б щ и х измерительных...
  • Page 74 Измерение напряжения переменного / постоянного тока Disconnect Поверните переключатель и нажмите кнопку функции, чтобы выбрать функцию измерения. Измерение частоты Disconnect Поверните переключатель, чтобы выбрать функцию измерения.
  • Page 75 Измерение сопротивления / емкости Сопротивление Емкость Сопротивление Емкость Поверните переключатель и нажмите кнопку функции, чтобы выбрать функцию измерения. Измерение Непрерывности / Диода Поверните переключатель и нажмите кнопку функции, чтобы выбрать функцию измерения.
  • Page 76 Использование функции Функциональная кнопка Нажимать Положение Функция переключателя Ω Ω Нажмите функциональную кнопку, чтобы изменить функцию в том же положении переключателя Удержание Пика Нажмите Текущее Показание 1 сек Пик Пик Пик Макс. Показание Пик Нажмите кнопку больше 1 сек. затем выйдите из этой...
  • Page 77 Умное удержание Удерживать Метр будет издавать непрерывный писк, и дисплей будет мигать, если измеренный сигнал превышает показание дисплея на 50 единиц. (Однако, он не может обнаруживать через напряжение / ток переменного и постоянного тока). ВольтПоиск Удерживайте кнопку ВольтПоиск нажатой, чтобы активировать функцию...
  • Page 78 Авто-выключение питания Через 20 мин. бездействия Пробудите Метр, повернув переключатель или нажав любую кнопку. Отмена Авто-выключения питания Установите перек лючатель в пол ожение «OFF», затем удерживайте функциональную кнопку нажатой, и включите Метр.
  • Page 79 Относительность - Нажмите кнопку «PEAK» / «REL », чтобы начать относительность. Измеритель запоминает текущее показание как справочное значение и отображает на дисплее индикацию « ». - В этом режиме Метр вычитает справочное значение из каждого показания и отображает результат на дисплее. Пик...
  • Page 80 Низкий заряд батареи и Замена батареи Замените батарею, как только загорится индикатор низкого заряда батареи, чтобы избежать ложных показаний. См. следующий рисунок, чтобы заменить батарейки. Крышка батареи Винт Батарейки 1,5 В размера ААА x 2 Осторожно! Перед открытием крышки батарейного отсека или корпуса Метра отсоедините...
  • Page 81 Характеристики 1-1 Основные Характеристики Дисплей: 6000 отсчетов. Индикация выхода за пределы диапазона: «OL» или «-OL» Коэффициент конверсии: 3 раза в секунду. Размеры (Ш x В x Г): 68 мм x 138 мм x 30 мм. Вес: 200 г Характеристика предохранителя: 15A, 600В Переменного/ Постоянного...
  • Page 82 Электрические характеристики Точность указывается как ± (% показаний + отсчет наименьшей значащей цифры) при 23 °C ± 5 °C, относительной влажности менее 80%. Характеристики ACV и ACA связаны с переменным током, истинный R.M.S. Коэффициент преимущества может до 3,0 при 4000 отсчетов. Для...
  • Page 83 мВ постоянного тока Диапазон Показание OL Разрешение Точность ±(0.5% + 600.0mВ 660.0mВ 0.1mВ 5единиц счета) Входное импеданс: 10 МОм Защита от перегрузки: Переменный / Постоянный ток 600 В Ток постоянного тока Диапазон Показание OL Разрешение Точность ±(1.5% 6.000A 6.600A 0.001A +3единиц...
  • Page 84 Сопротивление: Диапазон Показание OL Разрешение Точность ±(0.5% +5единиц 600.0Ом 660.0Ом 0.1Ом счета) 6.000кОм 6.600кОм 0.001кОм ±(0.5% 60.00кОм 66.00кОм 0.01кОм +2единиц 600.0кОм 660.0кОм 0.1кОм счета) 6.000MОм 6.600MОм 0.001MОм ±(1.0% +5единиц 40.00MОм* 44.00MОм* 0.01MОм счета) Присутствует небольшое колебание менее ± 50 цифр. при измерении...
  • Page 85 Емкость Диапазон Показание OL Разрешение Точность ±(2.0% 50.00нФ 55.00нФ 0.01нФ +10единиц счета) 500.0нФ 550.0нФ 0.1нФ 5.000мкФ 5.500мкФ 0.001мкФ ±(2.0% +5единиц 50.00мкФ 55.00мкФ 0.01мкФ счета) 500.0мкФ 550.0мкФ 0.1мкФ 1000мкФ 1100мкФ 1мкФ Защита от перегрузки: Переменный / Постоянный ток 600 В Максимальное время отклика: 2 секунды...
  • Page 86 ВольтПоиск от 90В до 600В (от 50 Гц до 60 Гц) Удержание Пика (для Функции Напряжения и Ампера) Указанная точность ± 150 единиц счета. Для прямоугольной волны точность не указана. Ограниченная гарантия Данный Метр является оправданным для первоначального покупателя в отношении защиты от дефектов материалов и...
  • Page 87 APAC MGL APPA Corporation cs.apac@mgl-intl.com Flat 4-1, 4/F, No. 35, Section 3 Minquan East Road, Taipei, Taiwan Tel: +886 2-2508-0877 台灣 口袋式真有效值萬用電表 產品名稱 : 請見盒內產品背面標籤上標示 製造年月 : 請見盒底 生產國別 : 使用方法 : 請參閱內附使用手冊 注意事項 : 請依照內附說明文件指示進行操作 製造商 : 邁世國際瑞星股份有限公司 經銷商 : 邁世國際瑞星股份有限公司...
