HOMCOM A91-180 Assembly & Instruction Manual page 8

ASSEMBLAGE
7
24
21
3
7
24
16
21
3
2R
14
13
16
15
2R
13
14
27
1
28
27
28

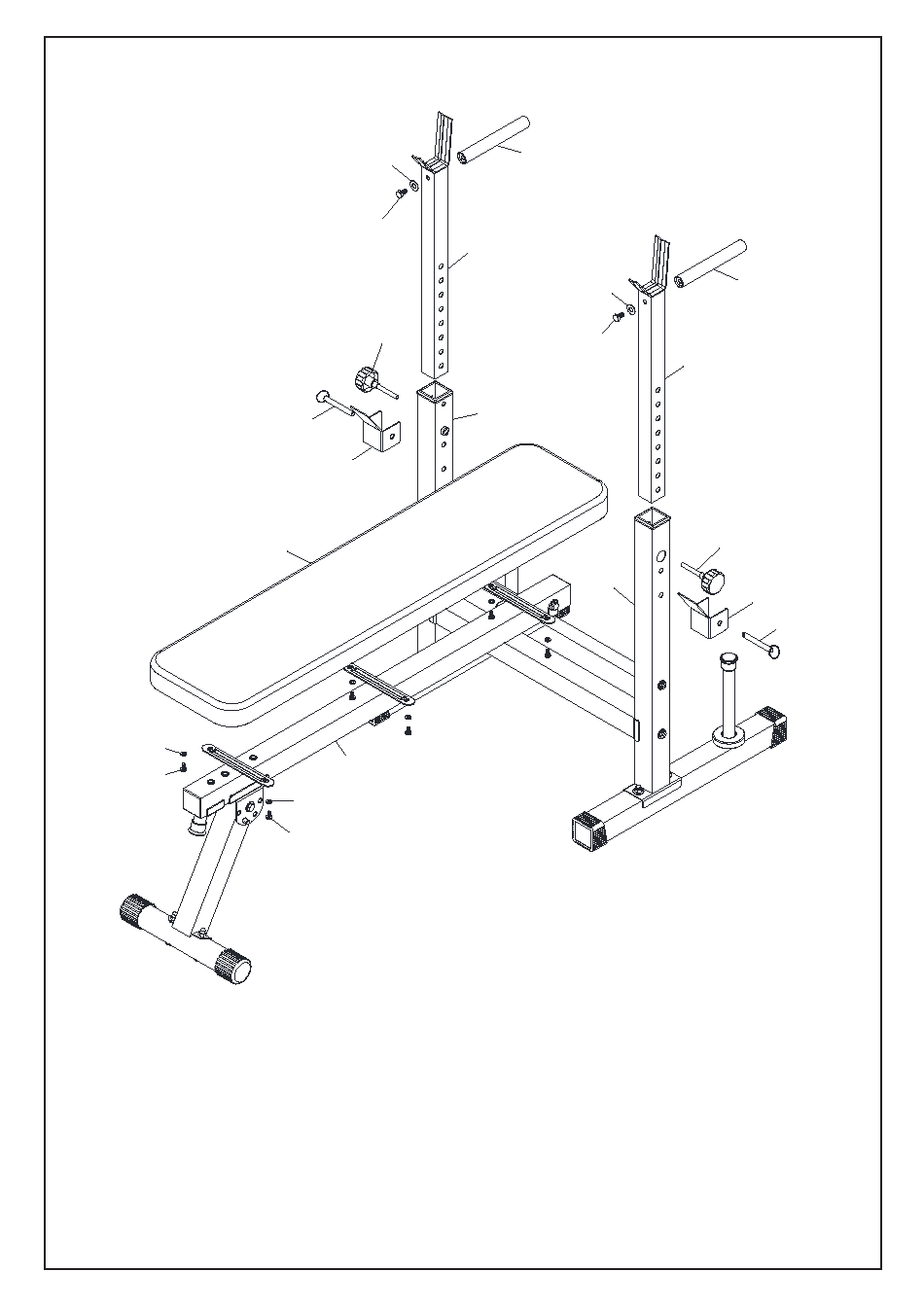

Étape 4:
1,Fixer le Coussin du dossier (15) au Tube principal (1) et le verrouiller avec six Rondelles
plates Ø6 (27) et six Vis M6*10 (28).
2,Fixer la Barre de la poignée (7) aux Montants (3) et verrouiller avec deux Vis hexago-
nales M10*16 (21) et deux Rondelles plates Ø10 (24).
3,Fixer les Montants (3) au Montant d'extension G/D（2G/2D）et verrouiller avec deux
Boutons M10 (16), deux Verrous U (13) et deux Goupilles (14).
8
