HOMCOM A91-180 Assembly & Instruction Manual page 7

22
24
9
24
20
11
26

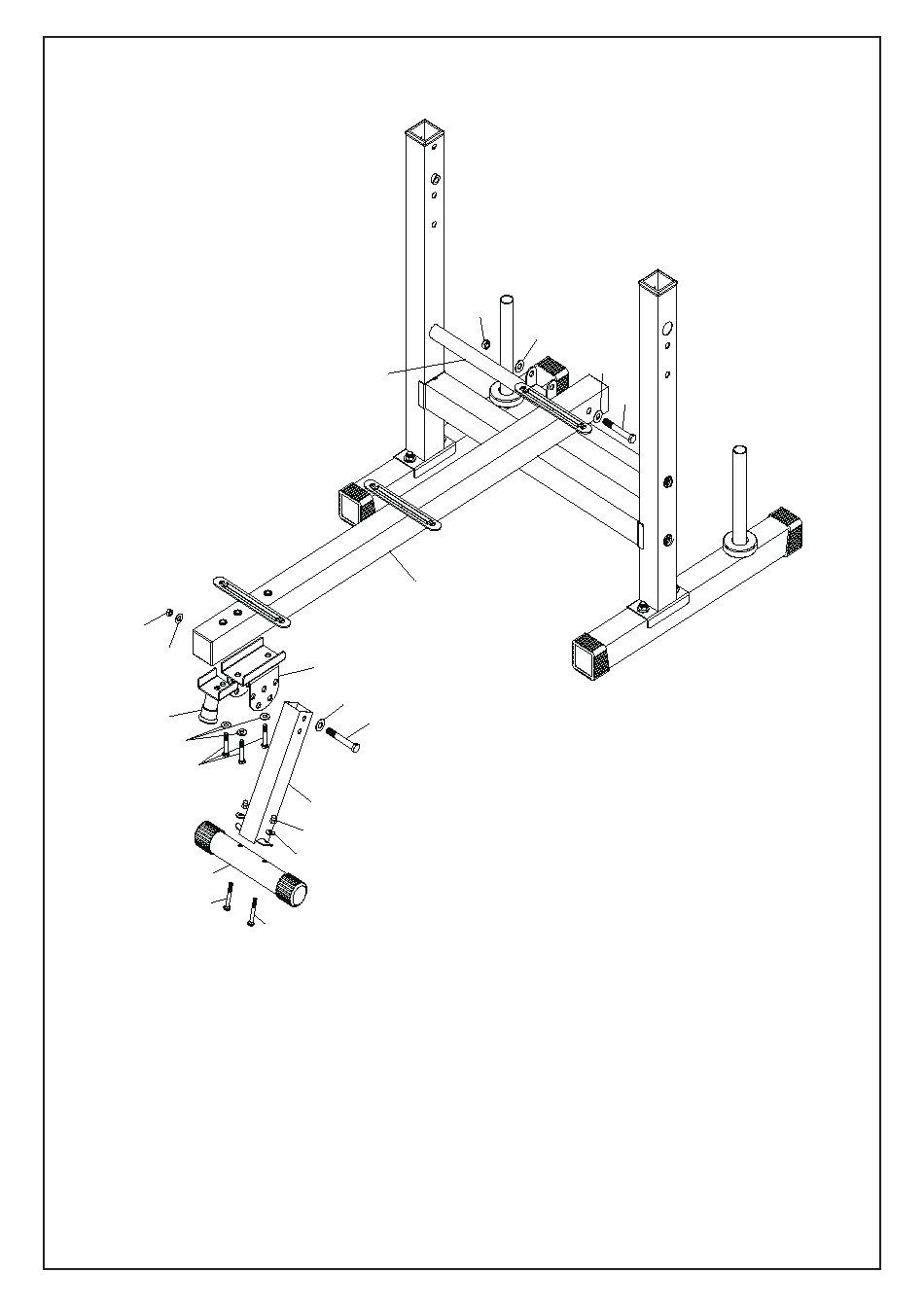

Étape 3:
1,Fixer le Stabilisateur avant (11) au Tube de connexion (5) et le verrouiller avec deux
Boulons de carrosserie M8*60 (26), deux Rondelles arquées Ø8 (25) et deux Écrous
borgnes M8 (23).
2,Fixer le tube de Support avant (9) et le Tube de réglage avant (10) au Tube principal (1)
et verrouiller avec trois Rondelles plates Ø10 (24) et trois Vis hexagonales M10*50 (20).
3,Fixer leTube de connexion (5) au Tube de réglage avant (10) et verrouiller avec deux
Rondelles plates Ø10 (24), un Écrou en nylon M10 (22) et une Vis hexagonale M10*65
(31).
4,Fixer le Tube principal (1) à la Tige réglable du dossier (6) et le verrouiller avec deux
Rondelles plates Ø10 (24), un Écrou en nylon M10 (22) et une vis hexagonale M10*70
(31).
ASSEMBLAGE
6
1
10
24
31
5
23
25
26
22
24
24
31
7
