9124725
Service Instruction, replacement prism protection plate CSD180
Due to unexpected material change from supplier, it is necessary to replace
the prism light protection plate.
Please follow steps below for replacement.
Infected serial numbers: 100106369 till 100108273
Step 1.
Open the swing door on the top.

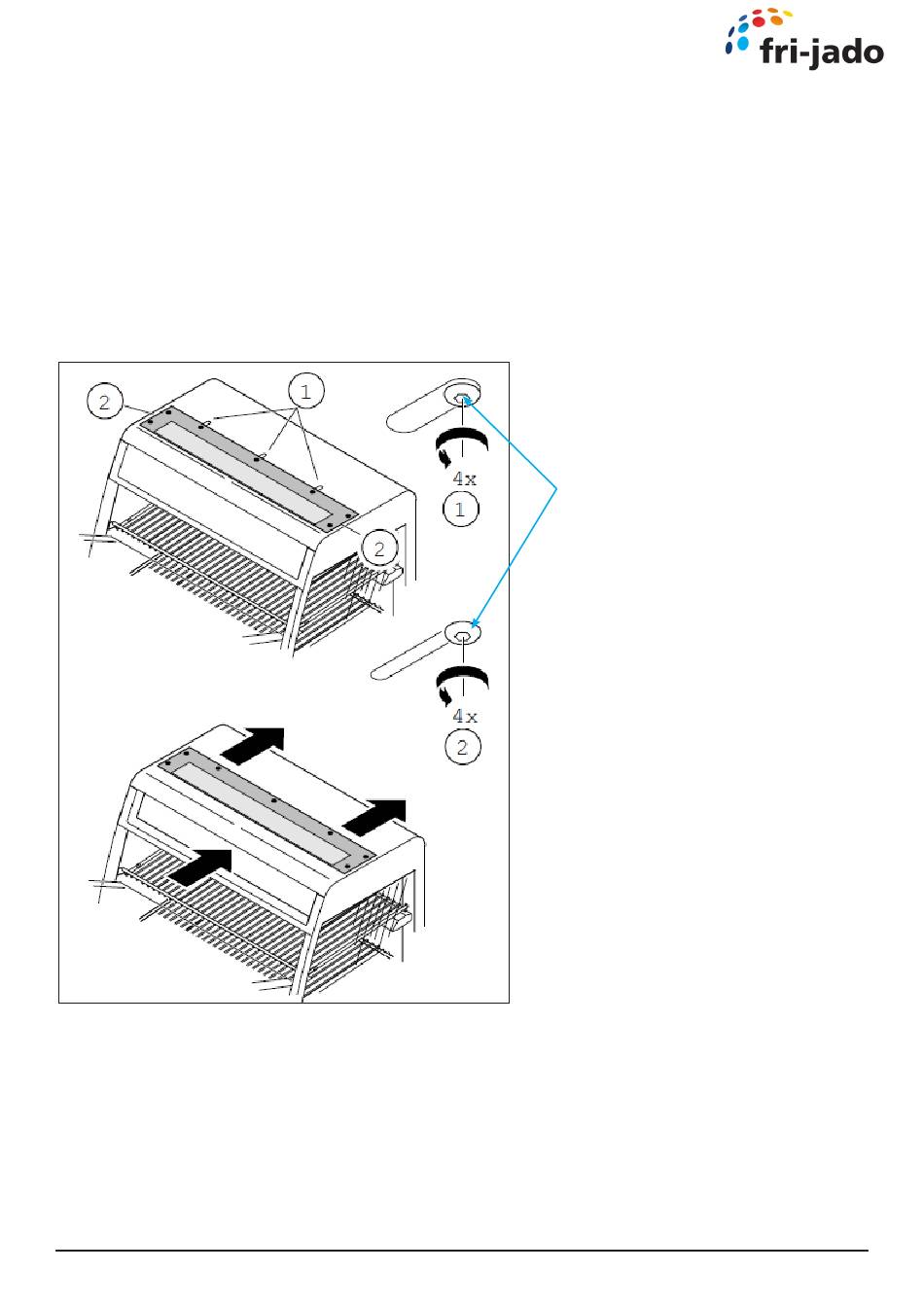

Step 2.
Loosen the 7 screws on the bottom side of the headlight:
(1) and (2).
Step 3.
Press the headlight from the front side backwards till
the end position.
Instruction
Necessary tool:
Hex key M5 (Inbus M5)
Necessary key is supplied with
the unit together with the
adjusting knob.
Page 1
Advertisement
Table of Contents
Related Manuals for Fri-Jado 9124725
Summary of Contents for Fri-Jado 9124725
- Page 1 9124725 Service Instruction, replacement prism protection plate CSD180 Due to unexpected material change from supplier, it is necessary to replace the prism light protection plate. Please follow steps below for replacement. Infected serial numbers: 100106369 till 100108273 Necessary tool: Hex key M5 (Inbus M5)
- Page 2 Step 4. Remove the 3 plates (3) by sliding them downwards. Necessary tool: Hex key M4 (Inbus M4) Supplied with replacement prism plate Step 5. Loosen 4 screws (4) holding prism plate clamp. Two screws on left side, two screws on right side. Using Hex key M4 Step 6.
- Page 3 9124725 Инструкция по обслуживанию, сменная защитная пластина призмы CSD180 В связи с неожиданной заменой материала поставщиком необходимо заменить защитную пластину призмы. Для замены выполните следующие действия. Зараженные серийные номера: с 100106369 по 100108273 Необходимый инструмент: Шестигранный ключ М5 (Inbus Необходимый ключ поставляется вместе с блоком регулировочная ручка.
- Page 4 Шаг 4. Снимите 3 пластины (3), сдвинув их вниз. Необходимый инструмент: Шестигранный ключ М4 (Inbus M4) Снабжен чем то сменная призматическая пластина Шаг 5. Ослабьте 4 винта (4), удерживающих зажим призматической пластины. Два винта с левой стороны, два винта с правой стороны. Использование...
- Page 5 9124725 Service Instructie, vervangen van prisma protectie plaat CSD180 Door een onverwachte materiaal wissel van onze leverancier, is het noodzakelijk om de prisma licht afdekking plaatt te vervangen. Voer onderstaande stappen uit voor de vervanging Betreft serienummers: 100106369 tot en met 100108273...
- Page 6 Stap 4. Verwijder de drie dia-platen (3) door deze naar beneden te schuiven. Noodzakelijk gereedschap: Inbus sleutel M4 Verstrekt met vervangende prisma plaat Stap 5. Draai de 4 schroeven los waarmee de prisma protectie plaat klemmen vastzitten. Twee schroeven aan de linkerkant, twee schroeven aan de rechterkant Stap 6.
