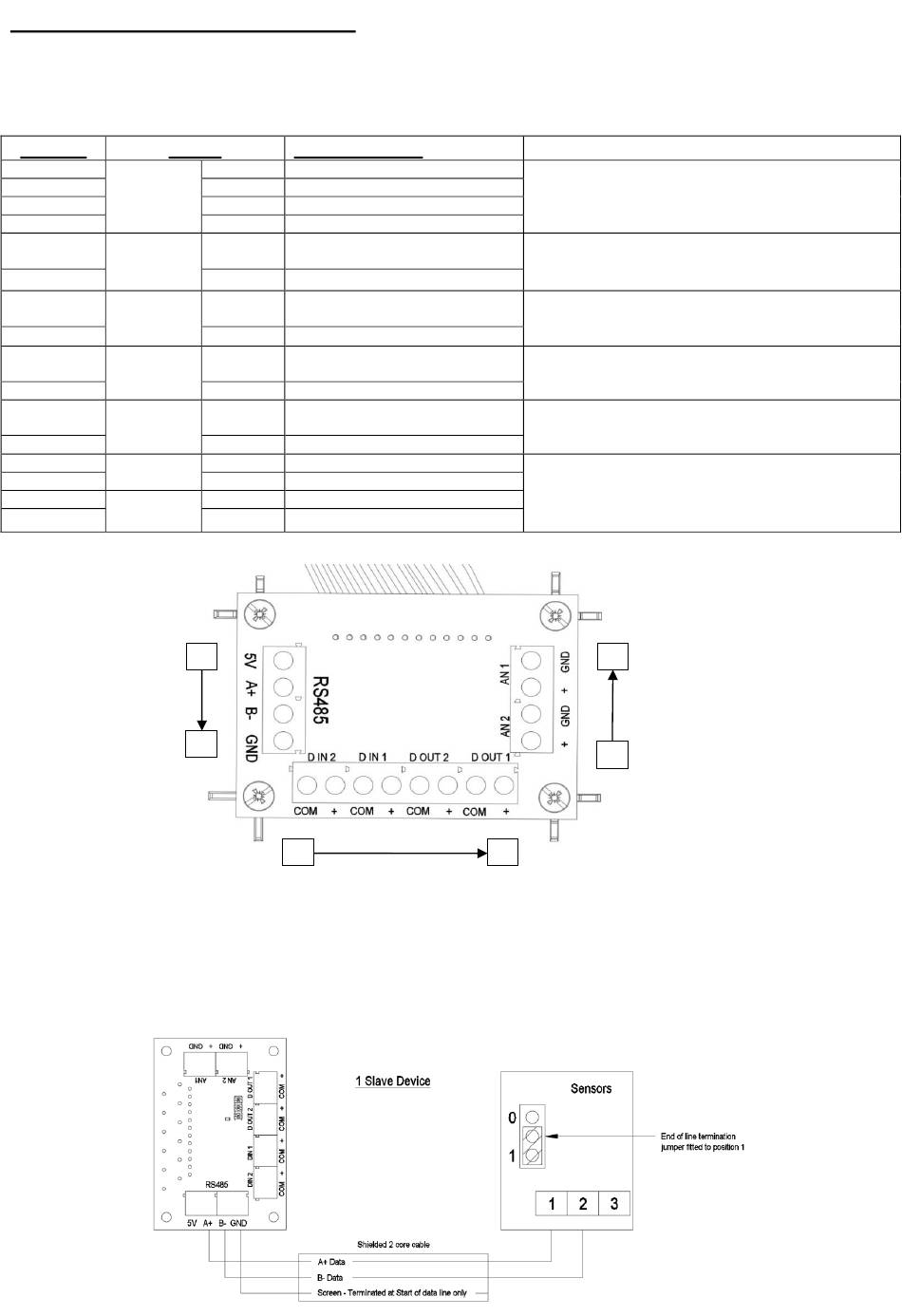

Vent-Axia Multihome Basic NL Installation And Wiring Instructions page 50

B: Aansluitingen voor laagspanning
Bij voorkeur wordt een 4-aderige UTP/STP-datakabel gebruikt voor de aansluiting van accessoires.
Afbeelding 13
Positie Label
A
B
RS485
C
D
E
D IN 2
F
G
D IN 1
H
I
D OUT 2
J
K
D OUT 1
L
M
AN 2
N
O
AN 1
P
Afbeelding 14
RS485 bedrade ingangen
De RS485-aansluitklemmen worden gebruikt voor het aansluiten van bijhorende sensoren en schakelaars.
Bij deze manier van aansluiten kunnen sensoren en schakelaars eenvoudig volgens een ringnetwerk
worden aangesloten. De kabel naar de unit, mag maximaal 250 m lang zijn. Wanneer de accessoires op de
unit zijn aangesloten, moeten ze aan de unit worden gekoppeld om correct te kunnen werken.
Bedradingsschema ingangen RS485
Afbeelding 15
Omschrijving
5V 5V Uitgang, Max. 250mA
A+ Data
B- Data
GND Aarde
Gemeenschappelijke digitale
COM
ingang
+ Digitale ingang 2
Gemeenschappelijke digitale
COM
ingang
+ Digitale ingang 1
Gemeenschappelijke digitale
COM
uitgang
+ Digitale uitgang 2
Gemeenschappelijke digitale
COM
uitgang
+ Digitale uitgang 1
+ Analoge ingang 2
GND Aarde
+ Analoge ingang 1
GND Aarde
A
D
E
RS485-communicatie met bedrade accessoires.
Dataverbinding (B, C), indien aanwezig.
Alle units beschikken over 5V- en aardaansluitingen.
Ga naar Boost (Hoog)-snelheid
De 5V-uitgang afkomstig van de RS485-aansluiting kan als
een voeding worden gebruikt
Ga naar Lage snelheid
De 5V-uitgang afkomstig van de RS485-aansluiting kan als
een voeding worden gebruikt
Spanningsloze schakelaar Boost (Hoog)-
indicatorschakelaar
(schakelt bij 6V 50mA max.)
Spanningsloze schakelaar led-storingsindicator
(schakelt bij 6V 50mA max.)
0-10V analoge ingang.
Twee door de gebruiker instelbare drempels met twee door
de gebruiker instelbare acties. De unit werkt op normale
snelheid wanneer het ingangssignaal tussen deze twee
drempels ligt.
P
M
L
50
Handeling
(Min.1V, max. 6V)
.
(Min.1V, max. 6V)
.
