Vent-Axia Multihome Basic NL Installation And Wiring Instructions page 30

B : Connexions basse tension
De préférence, un câble de données UTP/STP à 4 fils est utilisé pour la connexion des accessoires.

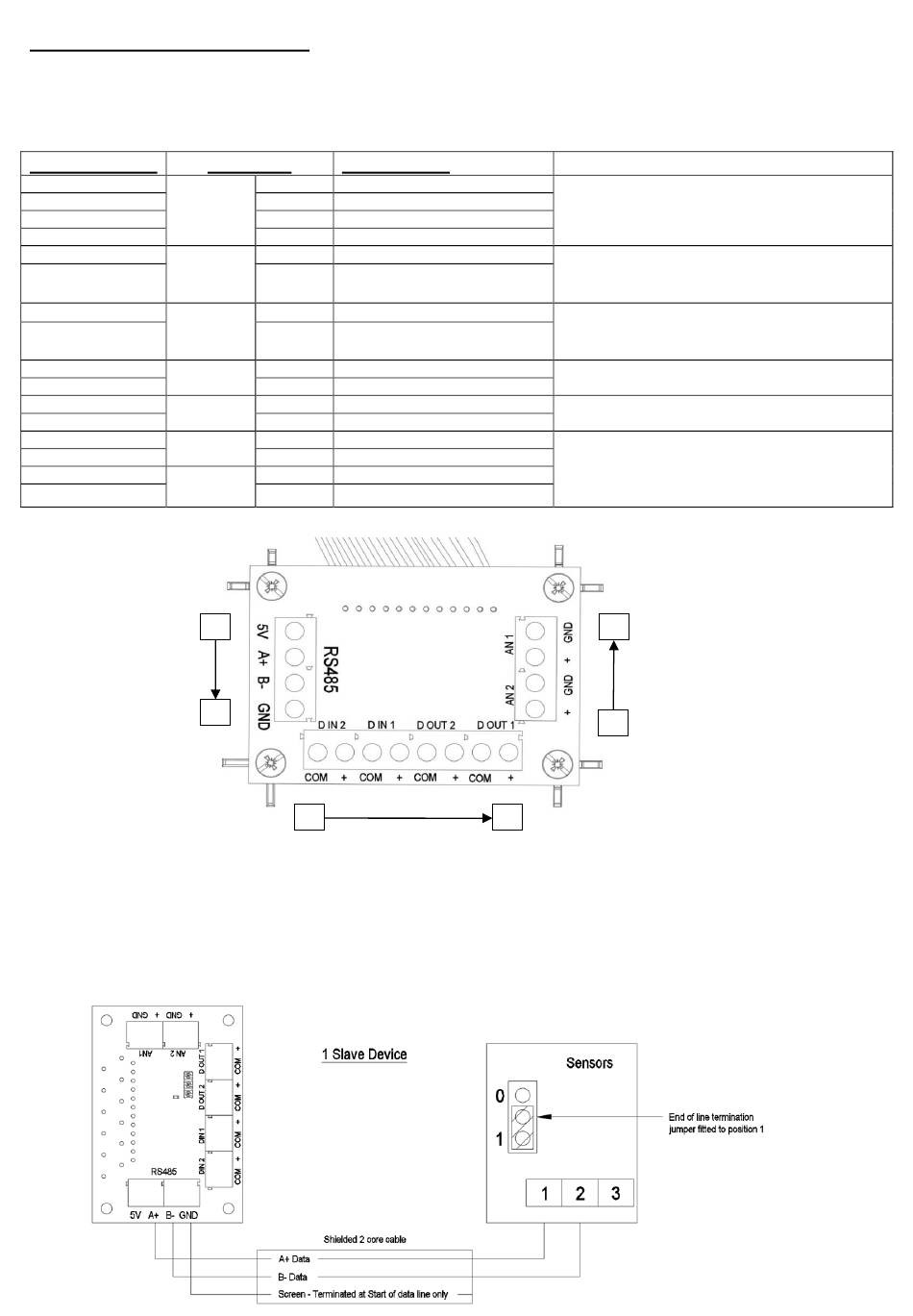

Figure 17
Emplacement
A
B
RS485
C
D
E
D IN 2
F
G
D IN 1
H
I
D OUT 2
J
K
D OUT 1
L
M
AN 2
N
O
AN 1
P
Figure 18
Entrées câblées RS485
Les bornes RS485 permettent de connecter les capteurs et les commutateurs compatibles.
La connexion permet de connecter les capteurs en série, ce qui simplifie le câblage. La longueur maximale
de la course du câble sortant de l'appareil est limitée à 250 m. Après avoir relié les accessoires à l'appareil,
ils doivent être appariés à l'appareil afin de fonctionner correctement.
Schéma des connexions d'entrées câblées RS485
Figure 19
Étiquette Description
5V Sortie 5 V, 250 mA maxi.
A+ Données
B- Données
GND Terre
COM Entrée numérique commune
+ Entrée numérique 2
COM Entrée numérique commune
+ Entrée numérique 1
COM Sortie numérique commune
+ Sortie numérique 2
COM Sortie numérique commune
+ Sortie numérique 1
+ Entrée analogique 2
GND Terre
+ Entrée analogique 1
GND Terre
A
D
E
Communication RS485 aux accessoires câblés.
Connexion câble de données (B, C) si disponible.
Les connexions 5 V et Terre sont disponibles sur tous
les appareils.
Passer à Survitesse
La sortie
être utilisée comme alimentation électrique
Passer à Basse vitesse
La sortie
être utilisée comme alimentation électrique
Témoin lumineux Survitesse sans tension
(commutation à 6 V 50 mA max.)
Témoin lumineux défaut LED sans tension
(commutation à 6 V 50 mA max.)
Entrée analogique 0-10 V.
Deux seuils de tension réglables par l'utilisateur avec
deux actions réglables par l'utilisateur. L'appareil
fonctionne à la vitesse Normale lorsque la tension
d'alimentation est située entre les deux seuils.
P
M
L
30
Action
(1 V min., 6 V maxi.)
5V provenant de la connexion RS485 peut
(1 V min., 6 V maxi.)
5V provenant de la connexion RS485 peut
.
.
