MULTIHOME
RANGE
VENTILATION SYSTEMS
Installation and Wiring Instructions
220-240V~50Hz
PLEASE READ INSTRUCTIONS IN CONJUNCTION WITH THE ILLUSTRATIONS.
PLEASE SAVE THESE INSTRUCTIONS
DOWNLOAD THE ANDROID APP HERE:
Basic (NL)
Wireless (NL)
Basic Perilex (NL)
Basic Perilex CO
Wireless Perilex (NL)
Wireless Perilex CO
Wireless (BE)
Uniflexplus+ Wireless (BE)
Wireless CO
Uniflexplus+ Wireless CO
DOWNLOAD THE IOS APP HERE:
8000001174
8000001175
8000001176
(NL)
8000001260
2
8000001177
(NL)
8000001261
2
1003000074
1003000075
(BE)
1003000077
2
(BE) 1003000078
2
IPX2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Vent-Axia Multihome Basic NL
Summary of Contents for Vent-Axia Multihome Basic NL
- Page 1 MULTIHOME RANGE VENTILATION SYSTEMS Installation and Wiring Instructions Basic (NL) 8000001174 Wireless (NL) 8000001175 Basic Perilex (NL) 8000001176 Basic Perilex CO (NL) 8000001260 Wireless Perilex (NL) 8000001177 Wireless Perilex CO (NL) 8000001261 Wireless (BE) 1003000074 Uniflexplus+ Wireless (BE) 1003000075 Wireless CO (BE) 1003000077 Uniflexplus+ Wireless CO...
- Page 2 Zirconia Wireless: -14dBm EIRP nominal 868MHz. The manufacturer hereby assure that this type of Bluetooth radio and 868MHz radio equipment complies with RED Directive 2014/53 / EU The full text of the EU Declaration of Conformity can be found at the following URL: https://www.vent-axia.com/range/centralised-mechanical-extract-ventilation-mev...

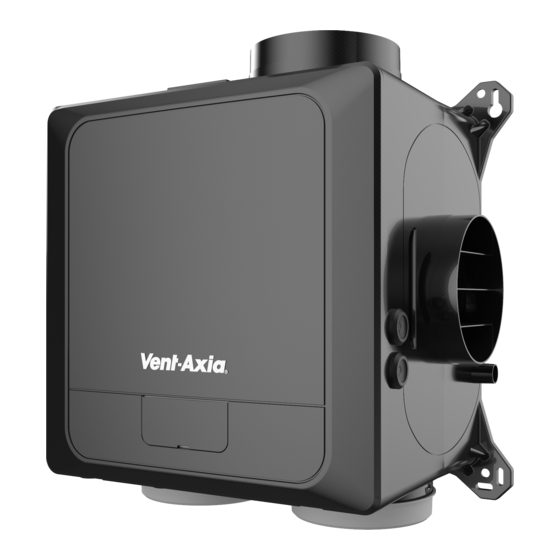

- Page 3 INTRODUCTORY NOTES The Multihome units are designed for simultaneous extract ventilation of multiple rooms such as bathrooms, kitchens and toilets. The units use a highly efficient backward curved centrifugal motor impeller set and are designed for continuous 24-hour use. Approved for ventilation according to NBN D50-001 (BE) and NEN-en 13053 (NL).
- Page 4 Pressure vs Flow curves Figure 2 Wireless (NL) 8000001175 Wireless (BE) 1003000074 Wireless Perilex (NL) 8000001177 Uniflexplus+ Wireless (BE) 1003000075 Wireless Perilex CO (NL) 8000001261 Wireless CO (BE) 1003000077 Uniflexplus+ Wireless CO (BE) 1003000078 Figure 2 Basic (NL) 8000001174 Basic Perilex (NL) 8000001176 Basic Perilex CO (NL)
- Page 5 INSTALLATION Position the unit, taking into consideration the position of the rooms to be ventilated, the exhaust position and the electrical services. Ensure there is adequate access for installation and maintenance. The unit can be mounted horizontally or vertically. It can be positioned on the floor, wall or ceiling. If the unit is sited in the heated void of the dwelling a condensate drain should not be necessary.
- Page 6 Figure 5 Figure 6...
- Page 7 Base mounted Installation with ducting radiating out horizontally. Figure 7 Vertically mounted Installation with the exhaust spigot at top. The electrical connections must come out of the bottom of the unit in order to maintain the water ingress protection. Figure 8...
- Page 8 iii. Ceiling mounted Installation with ducting radiating out horizontally. Figure 9 WIRING WARNING: THE UNIT AND ANCILLARY CONTROL EQUIPMENT MUST BE ISOLATED FROM THE POWER SUPPLY DURING THE INSTALLATION / OR MAINTENANCE. THIS UNIT MUST BE EARTHED. To remove the cover, use a coin or similar; depress the retaining tabs via the slots in the side of the unit.
- Page 9 CONNECTION DIAGRAM Figure 10 Main power connections Low voltage A: Main power connections connections, if fitted The LS1, LS2 and NS terminals are electrically isolated. If the LS connections are used, a connection must be made with the NS terminal. This can be via a jumper or dedicated neutral connection.
- Page 10 B: Low voltage connections For best performance use 4-core, low voltage, twisted pair, telecoms type cable for accessories. Figure 12 Position Label Description Action 5V Output, Max 250mA RS485 communication to wired accessories. Data RS485 Data connection (B, C) if available. Data The 5V and Ground connections are available on all units.
- Page 11 Figure 15 RF868 Wireless inputs Units that contain a Wireless receiver can be paired with compatible sensors, these can be mains or battery powered depending on the sensor. A maximum of 15 wired and wireless sensors can be connected to a single unit. Pairing sensors To pair the unit with a wired or wireless sensor: Press the Mode button to turn on the display.
- Page 12 FEATURE DESCRIPTIONS If compatible, the unit can be controlled via the Bluetooth linked App. This is only available on Multihome Wireless units. Comfort mode If Comfort mode is enabled the unit will behave as follows to all LS inputs: Trigger Action LS input active less than 5 minutes No action (continue to run at Normal speed)
- Page 13 UNIT ADJUSTMENT 1. Commissioning and configuration on all products is supported by the 3 digit user interface and associated push buttons. 2. When powered on, the unit will display the firmware revision number, after a few seconds the unit will display the first option in the menu structure (see below). 3.
- Page 14 User Configurable Parameters Display Function Selections Default text Low speed 1 to 97% motor speed Normal speed 2 to 98% motor speed Boost speed 3 to 99% motor speed P100 Purge Speed 4 to 100% motor speed 100% Live switch 1 Low, Boost or Purge speed Live switch 2 Low, Boost or Purge speed...
- Page 15 SERVICING & MAINTENANCE WARNING: THE FAN AND ANCILLARY CONTROL EQUIPMENT MUST BE ISOLATED FROM THE POWER SUPPLY DURING MAINTENANCE. Individual faulty parts should not be replaced due to complexity of assembly. Only the full scroll assembly is replaceable. To remove the scroll assembly, isolate the power, then use a coin or similar to depress the cover retention clips and remove the cover.
- Page 16 Product Fiche Name: Vent-Axia Multihome Basic (NL) Basic Perilex (NL) Basic Perilex CO (NL) Model ID (Stock Ref.) : 8000001174 8000001176 8000001260 SEC Class SEC Value ('Average') -27.2 SEC Value ('Warm') -11.7 SEC Value ('Cold') -54.3 Label Required? (Yes/No=Out of scope)
- Page 17 Product Fiche Name: Vent-Axia Multihome Wireless Wireless Wireless Wireless Uniflexplus+ Wireless Uniflexplus+ (NL) Perilex (NL) Perilex CO (BE) Wireless (BE) Wireless Model ID (Stock Ref.) : (NL) (BE) (BE) 8000001175 8000001177 8000001261 1003000074 1003000075 1003000077 1003000078 SEC Class SEC Value ('Average') SEC Value ('Warm') -11.5...
- Page 18 Vent-Axia guarantees its products for two years from date of purchase against faulty material or workmanship. In the event of any part being found to be defective, the product will be repaired, or at the Company’s option replaced, without charge, provided that the product:- ...
- Page 19 GAMME MULTIHOME SYSTÈMES DE VENTILATION Instructions d’installation et de câblage Basic EP (NL) 8000001425 Basic Perilex C (NL) 8000001426 Basic Perilex D (NL) 8000001427 Economic EP (NL) 8000001428 Economic Perilex C (NL) 8000001429 Economic Perilex D (NL) 8000001430 Advanced EP (NL) 8000001175 Advanced E CO (NL)
- Page 20 Instructions d’installation et de câblage pour les ventilateurs-extracteurs Multihome IMPORTANT : LISEZ CES INSTRUCTIONS AVANT D’INSTALLER CE PRODUIT N’installez pas ce produit dans des endroits présentant ou risquant de présenter ultérieurement l'une des conditions suivantes : Atmosphère excessivement chargée ...
- Page 21 Le fabricant garantit par la présente que ce type d’équipement radio Bluetooth et radio 868 mHz est conforme à la directive RED 2014/53 / UE. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse suivante : https://www.vent-axia.com/range/centralised-mechanical-extract-ventilation-mev...
- Page 22 DESCRIPTION L’unité de ventilation Multihome est conçue pour assurer la ventilation par aspiration simultanée dans L’appareil comporte un ventilateur plusieurs pièces telles que les salles de bain, les cuisines et les toilettes. centrifugal avec des pales inclinées vers l’arrière et un moteur haut rendement et est conçu pour un fonctionnement Approuvé...
- Page 23 Courbes Pression/Débit Figure 2 Advanced EP (NL) 8000001175 Wireless (BE) 1003000074 Advanced E CO (NL) 8000001177 Uniflexplus+ Wireless (BE) 1003000075 EPD (NL) 8000001430 Wireless CO (BE) 1003000077 EPC (NL) 8000001429 Uniflexplus+ Wireless CO (BE) 1003000078 EEP (NL) 8000001428 Figure 3 BEP (NL) 8000001425 BPC (NL)
- Page 24 INSTALLATION Installez l’appareil en tenant compte de la disposition des pièces à ventiler, de l’emplacement des conduits d’évacuation et des raccordements électriques. Veillez à prévoir suffisamment d’espace d’accès pour l’installation et la maintenance de l’appareil. Cet appareil peut être monté à l’horizontale ou à la verticale. Il peut être placé...
- Page 25 Pour les positions des trous de montage, consultez les schémas ci-dessous indiquant les dimensions. Diamètre des manchons : 125 mm. Adaptateurs auxiliaires de 125 à 150 mm disponibles. Figure 5 Lors de l’installation du conduit Ø90 mm dans un appareil Uniflexplus+, maintenez le conduit inséré...
- Page 26 Figure 7...
- Page 27 Installation montée sur une base, le conduit sortant à l’horizontale. Figure 8 Installation montée à la verticale, le manchon d’évacuation se trouvant sur le dessus. Afin de maintenir la protection contre l’infiltration d’eau, il faut que les raccordements électriques sortent du bas de l’appareil.
- Page 28 Installation montée au plafond, le conduit sortant à l’horizontale. Figure 10 CÂBLAGE AVERTISSEMENT : L’APPAREIL ET L’ÉQUIPEMENT DE COMMANDE AUXILIAIRE DOIVENT ÊTRE ISOLÉS DE L’ALIMENTATION SECTEUR PENDANT L’INSTALLATION ET / OU LES OPÉRATIONS DE MAINTENANCE. CET APPAREIL DOIT ÊTRE MIS À LA TERRE. Pour retirer le couvercle, appuyez sur les languettes de retenue à...
- Page 29 SCHÉMA DES CONNEXIONS Figure 11 Connexions d’alimentation Connexions A : Connexions d’alimentation principales basse tension (dépend du type) Les bornes LS1, LS2 et NS (A) sont isolées électriquement. Si les connexions LS sont utilisées, il faut faire une connexion avec la borne NS. Celle-ci peut se faire au moyen d’un câble cavalier ou d’une connexion neutre dédiée.
- Page 30 B : Connexions basse tension De préférence, un câble de données UTP/STP à 4 fils est utilisé pour la connexion des accessoires. Figure 17 Emplacement Étiquette Description Action Sortie 5 V, 250 mA maxi. Communication RS485 aux accessoires câblés. Données Connexion câble de données (B, C) si disponible.
- Page 31 Figure 20 Entrées sans fil RF868 Les appareils comprenant un récepteur sans fil peuvent être appariés avec des capteurs et des interrupteurs compatibles qui peuvent être alimentés par l’alimentation secteur ou par batterie selon le type. 15 capteurs câblés et sans fil au maximum peuvent être connectés à un appareil. Appariement des capteurs Pour apparier l’appareil avec un capteur câblé...
- Page 32 2 sont activées), le moteur fonctionnera à la vitesse provenant de l’entrée correspondant à la vitesse la plus élevée. DESCRIPTION DES FONCTIONS Les unités sans fil peuvent être commandées par Bluetooth à l'aide de l'application Vent-Axia Connect. Mode Confort Si le mode Confort est activé, l’appareil se comporte comme suit pour toutes les entrées LS : Déclencheur...
- Page 33 L’utilisateur peut régler la réponse lorsque les tensions sont au-dessus ou au-dessous des tensions de seuil. Remarque : L’écran n’affiche pas de point décimal. Par exemple, la tension de seuil de 5,2 V est affichée sous la forme « 52 » sur l’appareil. Entrées numériques L’utilisateur peut régler l’appareil pour que la vitesse change (à...
- Page 34 Paramètres configurables par l’utilisateur Texte Fonction Choix Par défaut affiché Basse vitesse Vitesse du moteur de 1 à 97 % 10% / 20% Vitesse normale Vitesse du moteur de 2 à 98% Survitesse (l/s) Vitesse du moteur de 3 à 99% P100 Vitesse de purge Vitesse du moteur de 4 à...
- Page 35 RÉVISION ET MAINTENANCE AVERTISSEMENT : LE VENTILATEUR ET L’ÉQUIPEMENT DE COMMANDE AUXILIAIRE DOIVENT ÊTRE ISOLÉS DE L’ALIMENTATION SECTEUR PENDANT LES OPÉRATIONS DE MAINTENANCE. En raison de la complexité de l’assemblage, il ne faut pas remplacer les pièces défectueuses individuelles. Seul est remplaçable l’ensemble volute complet. Pour déposer l’ensemble volute, coupez l’alimentation électrique, puis avec une pièce de monnaie ou un objet similaire, appuyez sur les clips de retenue du couvercle pour le retirer.
- Page 36 (Batterie) Commutateur vitesse 4 voies (230 V)
- Page 37 Fiche produit Nom : Vent-Axia Multihome Multihome Multihome BPC (NL) Multihome BPD (NL) BEP (NL) ID Modèle (Réf. stock) : 8000001426 8000001427 8000001425 Classe SEC Valeur SEC ("Moyenne") -27,2 Valeur SEC ("Chaud") -11,7 Valeur SEC ("Froid") -54,3 Étiquette nécessaire ? (Oui/Non=sans objet) Déclaré...
- Page 38 Fiche produit Nom : Vent-Axia Multihome Multihome Multihome Wireless Uniflexplus+ Uniflexplus+ Wireless CO Uniflexplus+ EEP/EPC/EPD AEP/AEC (BE) Wireless (BE) Sans fil (BE) (BE) Wireless CO (NL) (NL) (BE) ID Modèle (Réf. stock) : 8000001428 8000001429 8000001175 1003000074 1003000075 1003000075 1003000077...
- Page 39 Les produits Vent-Axia sont couverts par une garantie pièces et main-d’œuvre de 24 mois à compter de la date de l’achat. En cas de pièce défectueuse, Vent-Axia s’engage à réparer le produit ou, à sa seule discrétion, à le remplacer sans frais. Le produit devra néanmoins remplir les conditions suivantes : ...
- Page 40 MULTIHOME- SERIE WOONHUISVENTILATIE Installatie- en bedradingsinstructies Basic EP (NL) 8000001425 Basic Perilex C (NL) 8000001426 Basic Perilex D (NL) 8000001427 Economic EP (NL) 8000001428 Economic Perilex C (NL) 8000001429 Economic Perilex D (NL) 8000001430 Advanced EP (NL) 8000001175 Advanced E CO (NL) 8000001177 Wireless (BE)
- Page 41 Installatie- en bedradingsinstructies voor de Multihome afvoerventilatoren. BELANGRIJK: LEES DEZE INSTRUCTIES VOOR U BEGINT MET DE INSTALLATIE Installeer dit product niet in omgevingen waar de volgende omstandigheden aanwezig zijn of kunnen optreden: Klimaat met uitzonderlijk veel olie of vet. ...
- Page 42 De Bluetooth- en RF-radiovarianten beschikken over het RED-certificaat: Nr. 0051-RED-0011 REV. 0 Zirconia-draadloos: -14dBm EIRP nominaal 868MHz. De fabrikant waarborgt dat dit type Bluetooth radio- en 868MHz radio-apparatuur overeenstemt met de RED-richtlijn 20145/53/EU De volledige tekst van de EU-conformiteitsverklaring kan worden gevonden op het volgende URL-adres: https://www.vent-axia.com/range/centralised-mechanical-extract-ventilation-mev...
- Page 43 OMSCHRIJVING De Multihome-units zijn ontworpen om centraal lucht af te voeren uit diverse ruimtes, zoals badkamers, keukens en toiletruimtes. De unit bevat een centrifugaalventilator met achterovergebogen schoepen en uiterst efficiënte motor en is ontworpen voor continue werking. Goedgekeurd voor de ventilatie in overeenstemming met NBN D50-001 (BE) en NEN-en 13053 (NL).
- Page 44 Druk- en luchtvolumegrafieken Afbeelding 2 Advanced EP (NL) 8000001175 Wireless (BE) 1003000074 Advanced E CO (NL) 8000001177 Uniflexplus+ Wireless (BE) 1003000075 EPD (NL) 8000001430 Wireless CO (BE) 1003000077 EPC (NL) 8000001429 Uniflexplus+ Wireless CO (BE) 1003000078 EEP (NL) 8000001428 Afbeelding 3 BEP (NL) 8000001425 BPC (NL)
- Page 45 INSTALLATIE Monteer de unit, rekening houdend met de locatie van de te ventileren ruimtes, de positie van de afblaas, en de elektrische voorzieningen. Zorg voor voldoende ruimte voor installatie en onderhoud. De unit kan zowel horizontaal als verticaal worden geïnstalleerd. Hij kan worden geplaatst op de vloer, de muur of aan het plafond.
- Page 46 Om de luchtdichtheid te garanderen, bevestig de luchtkanalen bij installatie van de Uniflexplus+ Ø90 mm- versie, zodanig dat in de klikdelen telkens 3 klikken gehoord worden. Afbeelding 6 Afbeelding 7...
- Page 47 vii. Horizontale installatie met horizontaal geplaatste luchtkanalen. Afbeelding 8 viii. Verticale installatie met afvoerluchtkanalen aan de bovenkant. De elektrische aansluitingen moeten aan de onderkant van de unit komen, ter bescherming tegen binnendringend water. Afbeelding 9...
- Page 48 Installatie aan het plafond met horizontaal geplaatste luchtkanalen. Afbeelding 10 BEDRADING WAARSCHUWING: DE UNIT EN BIJHORENDE REGELAPPARATUUR MOETEN TIJDENS INSTALLATIE OF ONDERHOUD VAN DE VOEDING WORDEN GESCHEIDEN. DEZE UNIT MOET WORDEN GEAARD. 13. Druk de lipjes via de sleuven aan de zijkant van de unit in om het voorpaneel te verwijderen. 14.
- Page 49 BEDRADINGSSCHEMA Afbeelding 11 Voedingsklemmen Laagspanningsklemmen (afhankelijk van type) A: Hoofdvoedingsaansluitingen De LS1-, LS2- en NS-aansluitklemmen (A) zijn elektrisch gescheiden. Als de LS-aansluitingen gebruikt zijn, moet de NS-aansluitklem worden gebruikt. Dit is mogelijk met een jumperverbinding of specifieke aansluiting op de nulgeleider. Deze unit is uitsluitend voor functionele doeleinden voorzien van een aarding.
- Page 50 B: Aansluitingen voor laagspanning Bij voorkeur wordt een 4-aderige UTP/STP-datakabel gebruikt voor de aansluiting van accessoires. Afbeelding 13 Positie Label Omschrijving Handeling 5V Uitgang, Max. 250mA RS485-communicatie met bedrade accessoires. Data RS485 Dataverbinding (B, C), indien aanwezig. Data Alle units beschikken over 5V- en aardaansluitingen. Aarde Gemeenschappelijke digitale Ga naar Boost (Hoog)-snelheid...
- Page 51 Afbeelding 16 RF868 draadloze ingangen Units met een draadloze ontvanger kunnen worden gekoppeld met bijhorende sensoren en schakelaars, die, afhankelijk van het type, via de elektriciteit of door een batterij worden gevoed. In totaal kunnen tot maximaal 15 bedrade en draadloze accessoires op 1 unit worden aangesloten. Sensoren koppelen De unit met een bedrade (RS485) of draadloze (RF868) sensor koppelen: Druk op de knop Mode om het display in te schakelen.
- Page 52 1 en 2 beide geactiveerd zijn), werkt de motor volgens het signaal van de ingang dat de hoogste snelheid activeert. FUNCTIEBESCHRIJVINGEN Draadloze units kunnen via bluetooth worden bediend via de Vent-Axia Connect app. Comfortmodus Als de unit in de comfortmodus is ingesteld, reageert deze als volgt op alle LS-ingangen:...
- Page 53 Vergrendeling display De instellingen van de afvoerventilator-unit kunnen beschermd worden door in het hoofdmenu een pincode te activeren. De pincode wordt ingesteld als de vergrendelfunctie is geactiveerd. De 3-cijferige pincode bevat de letters A tot F en de cijfers 0 tot 9, en is standaard ingesteld op LoC. * Als externe CO - of vochtsensoren via de RS485 zijn aangesloten, dan hebben deze voorrang op de interne sensoren.
- Page 54 Door gebruiker instelbare parameters Schermtekst Functie Keuzes Standaard Lage snelheid 1 t/m 97% van de ventilatorsnelheid 10% / 20% Normale snelheid 2 t/m 98% van de ventilatorsnelheid Hoog-snelheid 3 t/m 99% van de ventilatorsnelheid P100 Snelheid voor Maximaal 4 t/m 100% van de ventilatorsnelheid 100% Live schakelaar 1 Lage snelheid, Hoge- of Maximale snelheid...
- Page 55 ONDERHOUD EN REPARATIES WAARSCHUWING: DE VENTILATOR EN BIJHORENDE REGELAPPARATUUR MOETEN TIJDENS ONDERHOUD VAN DE VOEDING WORDEN GESCHEIDEN. Gezien de complexiteit van het geheel kunnen defecte onderdelen niet apart worden vervangen. Enkel het volledige slakkenhuis kan worden vervangen. Koppel de unit los van de stroomvoorziening en verwijder de voedings- en signaalkabels. Druk de lipjes met een munt of een soortgelijk voorwerp in om het voorpaneel te kunnen verwijderen en het slakkenhuis te demonteren.
- Page 56 Compatibele accessoires Type unit Basic Wireless Draadloos Type regelaar Bedraad 0-10V Bedraad RS485 RF868 Temperatuur-/vochtsensor (batterij) Temperatuur-/vochtsensor (10-30V) -sensor (10-30V) -sensor (230V) PIR-sensor (230V) ...
- Page 57 Productfiche Naam: Vent-Axia Multihome Multihome BEP Multihome BPC Multihome BPD (NL) (NL) (NL) Model-ID (referentienr.): 8000001425 8000001426 8000001427 SEC-klasse SEC-waarde ('gemiddeld') -27,2 SEC-waarde ('warm') -11,7 SEC-waarde ('koud') -54,3 Label nodig? (ja / nee = buiten bereik) Aangegeven als: RVU of NRVU/UVU of...
- Page 58 Productfiche Naam: Vent-Axia Multihome Multihome Wireless Uniflexplus+ Wireless CO Uniflexplus+ Multihome EEP/EPC/EPD AEP/AEC (BE) Wireless (BE) (BE) Wireless CO (NL) (NL) (BE) Model-ID (referentienr.): 8000001428 8000001429 8000001175 1003000074 1003000075 1003000077 1003000078 8000001430 8000001177 SEC-klasse SEC-waarde ('gemiddeld') SEC-waarde ('warm') -11,5 SEC-waarde ('koud')
- Page 59 Neem contact op met uw lokale verdeler voor garantievoorwaarden buiten het Verenigd Koninkrijk. Vent-Axia garandeert zijn producten tegen materiaalgebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum. Indien een onderdeel defect wordt bevonden, wordt het product kosteloos hersteld of, naar keuze van Vent-Axia, gratis vervangen mits dit product: ...
