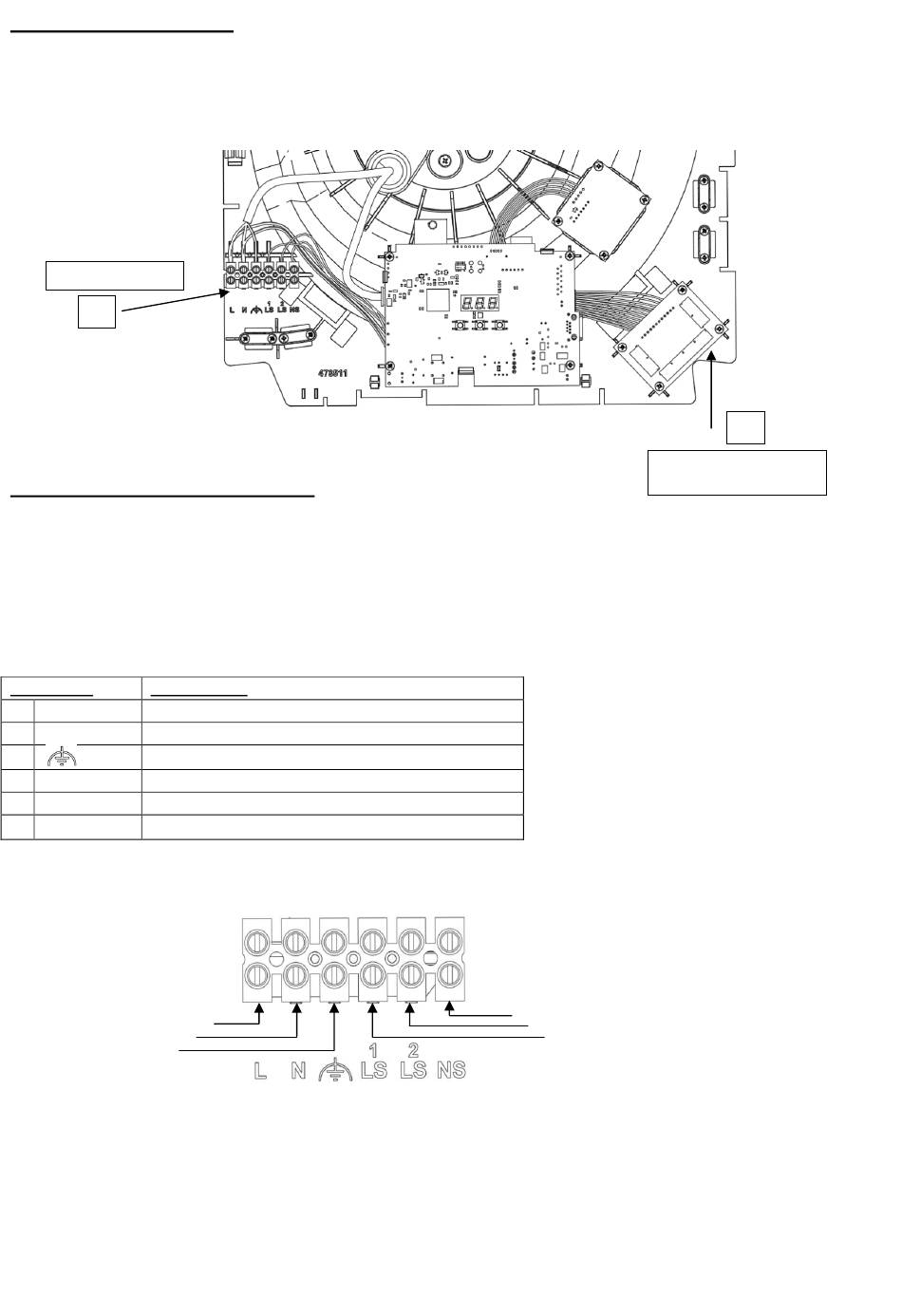

BEDRADINGSSCHEMA
Afbeelding 11
Voedingsklemmen
A
A: Hoofdvoedingsaansluitingen
De LS1-, LS2- en NS-aansluitklemmen (A) zijn elektrisch gescheiden.
Als de LS-aansluitingen gebruikt zijn, moet de NS-aansluitklem worden gebruikt.
Dit is mogelijk met een jumperverbinding of specifieke aansluiting op de nulgeleider.
Deze unit is uitsluitend voor functionele doeleinden voorzien van een aarding.
Aansluiting Omschrijving
1 L Fasegeleider (220-240Vac)
2 N Nulgeleider
3 Aardgeleider
4 LS1 Voedingsgeleider 1, (220-240Vac), geïsoleerd
5 LS2 Voedingsgeleider 2, (220-240Vac), geïsoleerd
6 NS Nulgeleider voeding, geïsoleerd
3
1
2
Afbeelding 222
6
5
4
49
B
Laagspanningsklemmen
(afhankelijk van type)
