- Page 1 RECYCLING PASSPORT RECYCLINGPASS ORTHOPAEDIC JOINT REPLACEMENT AESCULAP OrthoPilot ® ® Elite FS110, FS111, FS112, FS113 & FS082...
- Page 2 STATEMENT We, Aesculap AG confirm that the products OrthoPilot ®Elite Article number FS110, FS111, FS112, FS113 and FS082 complies with the following guidelines: Waste electrical and electronic equipment (WEEE) 2012/19/EU (dated 2012-07-04) Category 8 product acc. to Annex IA Electrical and Electronic Equipment Act - ElektroG (Germany), as well as all legal requirements of the member states of the EEA.
- Page 3 OrthoPilot ® Elite...
- Page 4 INFORMATION FOR REUSE AND TREATMENT POS. MATERIAL INFORMATION Reuse Scrap Camera FS111 Remove: Circuit board > 10cm² Battery FS111510 Remove: Batteries and accumulators Circuit board FS111534 and FS111533 Remove: Batteries Circuit board FS111530 Remove: Circuit board > 10cm² Circuit board FS111520 Remove: Circuit board >...
-
Page 5: Unit Overview

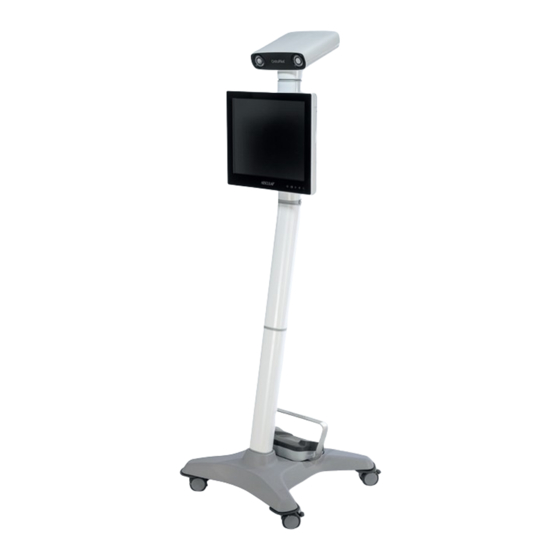

REMOVAL OF HARMFUL SUBSTANCES UNIT OVERVIEW Unit overview complete system Panel-PC FS112 (Pos. 120) Camera FS111 (Pos. 110) Mobile System FS110 (Pos. 130) Foot Switch FS113 (Pos. 140) Stand (Pos. 150) - Page 6 REMOVAL OF HARMFUL SUBSTANCES Overview Stand of Mobile System FS110 and Foot Switch FS113 Foot Switch FS113 (Pos. 140) Stand (Pos. 150) Power adapter FS110501 (Pos. 151)
- Page 7 REMOVAL OF HARMFUL SUBSTANCES Overview Foot Switch FS113 Foot Switch FS113 (Pos. 140) From above Foot Switch FS113 (Pos. 140) From below...
- Page 8 REMOVAL OF HARMFUL SUBSTANCES Overview Mobile system FS110 Mobile System (Top Unit) (Pos. 130)
- Page 9 REMOVAL OF HARMFUL SUBSTANCES Overview Panel-PC FS112 Panel-PC (Pos. 120) Rear view...
- Page 10 REMOVAL OF HARMFUL SUBSTANCES Overview Camera FS111 Camera (Pos. 110)
- Page 11 REMOVAL OF HARMFUL SUBSTANCES DISASSEMBLY Disassembly Stand Power adapter FS110501 (Pos. 151) Unscrew (screws are marked red).
- Page 12 REMOVAL OF HARMFUL SUBSTANCES Disassembly Stand Stand (from below) Unscrew und remove metal plate (Do not pull the cord!). Turn over Stand and unscrew from the inside. Stand Stand Plastic plate Plug Clip (from above) (from below) Again turn over Stand and lift up plastic plate, move clips to the side and remove plug.
- Page 13 REMOVAL OF HARMFUL SUBSTANCES Disassembly Foot Switch FS113 Foot switch FS113 (Pos. 140) The Foot Switch is one unit and can not be opened (glued). Therefore the whole device has to be put into recycling.
- Page 14 REMOVAL OF HARMFUL SUBSTANCES Disassembly Mobile System FS110 Buttons Remove the top part by pressing Rermove the middle part by moving the the buttons on the side. latches inside of the rod to the left.
- Page 15 REMOVAL OF HARMFUL SUBSTANCES Disassembly Mobile System FS110 Unscrew to remove cable holder. To remove the Vesa interface unscrew the four srews and remove the cover plate. Again remove the four screws and the metal plate. Unscrew the nut and remove the cable.
- Page 16 REMOVAL OF HARMFUL SUBSTANCES Disassembly Panel-PC FS112 Panel-PC FS112 (rear view) USB-Keys If necessary remove remaining USB-keys. Unscrew the bottom two screws and remove plastic cover. Plastic cover...
- Page 17 REMOVAL OF HARMFUL SUBSTANCES Disassembly Panel-PC FS112 Unscrew the connector from the screen. Remove cable holder and detach the cable.
- Page 18 REMOVAL OF HARMFUL SUBSTANCES Disassembly Panel-PC FS112 Vesa interface Remove screws. Vesa interface can be detached.
- Page 19 REMOVAL OF HARMFUL SUBSTANCES Disassembly Panel-PC FS112 Unscrew and remove the plastic cover. Remove the screws and lift off the battery housing. Furthermore you can remove the metal backplane of the Panel-PC. Hard drive Circuit board FS112503 (Pos. 123) Battery housing Circuit board FS112500...
- Page 20 REMOVAL OF HARMFUL SUBSTANCES Disassembly Panel-PC FS112 Battery plug Battery FS112530 (Pos. 121) Unplug the battery and remove it. The hard drive can be removed and disposed of considering the laws governing data protection and data security. Unscrew and remove PCB.
- Page 21 REMOVAL OF HARMFUL SUBSTANCES Disassembly Camera FS111 Unscrew the connector and remove it. Unscrew the battery cover and remove it. Use the lug to lift up the battery and pull it out. Battery FS111510 (Pos. 111)
- Page 22 REMOVAL OF HARMFUL SUBSTANCES Disassembly Camera FS111 Remove screws, turn Camera over and lift off plastic cover. Remove the metal-cage. Metal-cage...
- Page 23 REMOVAL OF HARMFUL SUBSTANCES Disassembly Camera FS111 Remove screws and all plugs from the PCB. Circuit board FS111500 (Pos. 115) Circuit board FS111520 (Pos. 114) Remove batteries (Button cell). Button cell FS111534 and FS111533 (Pos. 112)
- Page 24 REMOVAL OF HARMFUL SUBSTANCES Disassembly Camera FS111 Remove the two screws und the metal bar. Unscrew and remove the PCB. Circuit board FS111530 (Pos. 113)
- Page 25 RECYCLABLE COMPONENTS UNIT OVERVIEW Unit overview complete system Metal, plastic (Pos. 120) Metal, plastic (Pos. 110) Plastic (Pos. 130) Plastic (Pos. 140) Plastic (Pos. 150)
- Page 26 RECYCLABLE COMPONENTS Mutlipupose transport box FS082 Mutlipupose transport box FS082 (Pos. 190)
- Page 27 RECYCLABLE COMPONENTS Power adapters Panel-PC and Camera Power adapter FS112520 Power adapter FS111520 (Pos. 160) (Pos. 170)
- Page 28 ERKLÄRUNG Wir, Aesculap AG bestätigen, dass die Produkte OrthoPilot ®Elite Artikelnummern FS110, FS111, FS112, FS113 und FS082 mit den folgenden Richtlinien übereinstimmt: Waste electrical and electronic equipment (WEEE) 2012/19/EC (vom 04.07.2012) Kategorie 8 Produkt gemäß Anhang II Elektro- und Elektronikgerätegesetz - ElektroG sowie den gesetzlichen Anforderungen der Mitgliedsstaaten des EWR Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8.
- Page 29 OrthoPilot ® Elite...
- Page 30 INFORMATIONEN FÜR DIE WIEDERVER- WENDUNG UND BEHANDLUNG POS. MATERIAL INFORMATIONEN Wiederverwendung Verschrotten Kamera FS111 Entfernen: Leiterplatte > 10cm² Akku FS111510 Entfernen: Batterien und Akkumulatoren Knopfzelle FS111534 und FS111533 Entfernen: Batterien Leiterplatte FS111530 Entfernen: Leiterplatte > 10cm² Leiterplatte FS111520 Entfernen: Leiterplatte > 10cm² Leiterplatte FS111500 Entfernen: Leiterplatte >...
- Page 31 SCHADSTOFFENTFRACHTUNG GERÄTEÜBERSICHT Geräteübersicht Gesamtsystem Panel-PC FS112 (Pos. 120) Kamera FS111 (Pos. 110) Stativ FS110 (Pos. 130) Fußschalter FS113 (Pos. 140) Standfuß (Pos. 150)
- Page 32 SCHADSTOFFENTFRACHTUNG Geräteübersicht Standfuß des Stativs FS110 und Fußschalters FS113 Fußschalter FS113 (Pos. 140) Standfuß (Pos. 150) 4 x Schrauben 2 x Schrauben Klammern Zugentlastung Netzteil FS110501 (Pos. 151) Netzkabel...
- Page 33 SCHADSTOFFENTFRACHTUNG Geräteübersicht Fußschalter FS113 Fußschalter FS113 (Pos. 140) Bügel Von oben Linkes Pedal Hauptpedal Rechtes Pedal Fußschalter FS113 (Pos. 140) Von unten...
- Page 34 SCHADSTOFFENTFRACHTUNG Geräteübersicht Stativ FS110 Stativ (Pos. 130) Schließen: Riegel nach rechts bewegen Öffnen: Riegel nach links bewegen...
- Page 35 SCHADSTOFFENTFRACHTUNG Geräteübersicht Panel-PC FS112 Panel-PC (Pos. 120) Rückansicht Schrauben Deckplatte Schrauben...
- Page 36 SCHADSTOFFENTFRACHTUNG Geräteübersicht Kamera FS111 Kamera (Pos. 110)
- Page 37 SCHADSTOFFENTFRACHTUNG DEMONTAGE Demontage Standfuß Netzteil FS110501 (Pos. 151) Schrauben (rot markiert) lösen.
- Page 38 SCHADSTOFFENTFRACHTUNG Demontage Standfuß Standfuß (Von unten) Schrauben lösen und Metallplatte abnehmen (Nicht am Kabel ziehen!). Standfuß wenden und Schrauben von Innen lösen. Standfuß Standfuß Kunststoff- Stecker Klemmen (Von oben) (Von unten) halterung Standfuß erneut wenden und Kunststoffhalterung anheben, Klemmen zur Seite drücken und Stecker herauslösen.
- Page 39 SCHADSTOFFENTFRACHTUNG Demontage Fußschalter FS113 Fußschalter FS113 (Pos. 140) Der Fußschalter ist verklebt und kann nicht geöffnet werden. Daher muss dieser voll- ständig der Schadstoffsammlung zugeführt werden.
- Page 40 SCHADSTOFFENTFRACHTUNG Demontage Stativ FS110 Schließen: Riegel nach rechts bewegen Öffnen: Riegel nach links bewegen Fixierknöpfe Kopfteil durch Drücken der Knöpfe Mittelteile durch Betätigen der an den Seiten lösen. Verriegelung lösen.
- Page 41 SCHADSTOFFENTFRACHTUNG Demontage Stativ FS110 Schrauben lösen um Kabelhalterung zu entfernen. Zum Entfernen des Wesa-Release vier Schrauben lösen und Abdeckung entfernen. Ebenfalls die vier Schrauben entfernen und die Metallblende entfernen. Muttern lösen und Kabel entfernen.
- Page 42 SCHADSTOFFENTFRACHTUNG Demontage Panel-PC FS112 Panel-PC FS112 (Von hinten) USB-Sticks Ggf. entfernen Sie bitte verbliebene USB-Sticks. Die unteren zwei Schrauben lösen und Kunststoffabdeckung entfernen. Kunststoff-Abdeckung...
- Page 43 SCHADSTOFFENTFRACHTUNG Demontage Panel-PC FS112 Steckverbindung am Bildschirm ist mit einem Drehverschluss gesichert. Diesen lösen, die Kabelsicherung durchtrennen, und Kabel abziehen.
- Page 44 SCHADSTOFFENTFRACHTUNG Demontage Panel-PC FS112 Vesa-Schnittstelle Schrauben lösen. Vesa-Schnittstelle entfernen.
- Page 45 SCHADSTOFFENTFRACHTUNG Demontage Panel-PC FS112 Schraube lösen und Kunststoffabdeckung entfernen. Schrauben lösen und Metallgehäuse des Akkus abheben sowie Metallrückseite des Panel-PC entfernen Festplatte Leiterplatte FS112503 (Pos. 123) Akkugehäuse Leiterplatte FS112500 (Pos. 124)
- Page 46 SCHADSTOFFENTFRACHTUNG Demontage Panel-PC FS112 Akkustecker Akku FS112530 (Pos. 121) Akkustecker abziehen und Akku entfernen. Festplatte entfernen und Datenschutzkonform entsorgen. Schrauben lösen und Platinen entfernen.
- Page 47 SCHADSTOFFENTFRACHTUNG Demontage Kamera FS111 Schrauben lösen und Steckkopf entfernen. Schrauben lösen und Akkudeckel entfernen. Akku an Lasche anheben und herausziehen. Batterie FS111510 (Pos. 111)
- Page 48 SCHADSTOFFENTFRACHTUNG Demontage Kamera FS111 Schrauben lösen, Kamera wenden und Kunststoff-Deckel abheben. Metall-Käfig entfernen. Metall-Käfig...
- Page 49 SCHADSTOFFENTFRACHTUNG Demontage Kamera FS111 Schrauben der Platinen lösen. Leiterplatte FS111500 (Pos. 115) Leiterplatte FS111520 (Pos. 114) Batterien (Knopfzellen) entfernen. Knopfzelle FS111534 und FS111533 (Pos. 112)
- Page 50 SCHADSTOFFENTFRACHTUNG Demontage Kamera FS111 2x Schrauben lösen und Metallträger entfernen. Schrauben entfernen und Platinen entnehmen. Leiterplatte FS111530 (Pos. 113)
- Page 51 RECYCLINGFÄHIGE KOMPONENTEN GERÄTEÜBERSICHT Geräteübersicht Gesamtsystem Polycarbonat (Pos. 120) Polycarbonat (Pos. 110) Aluminium (Pos. 130) Aluminium (Pos. 140) Aluminium-Guss (Pos. 150)
- Page 52 RECYCLINGFÄHIGE KOMPONENTEN Mehrweg-Transportverpackung FS082 Mehrweg-Transportverpackung FS082 (Pos. 190)
- Page 53 RECYCLINGFÄHIGE KOMPONENTEN Netzteile Panel-PC und Kamera Netzteil FS112520 Netzteil FS111520 (Pos. 160) (Pos. 170)
- Page 54 AESCULAP – a B. Braun brand ® Aesculap AG | Am Aesculap-Platz | 78532 Tuttlingen | Germany Phone +49 7461 95-0 | Fax +49 7461 95-2600 | www.aesculap.com The main product mark ‘Aesculap’ is a registered mark of Aesculap AG. Subject to technical changes. All rights reserved.
