Aesculap
®
Aesculap Spine
Instructions for use/Technical description

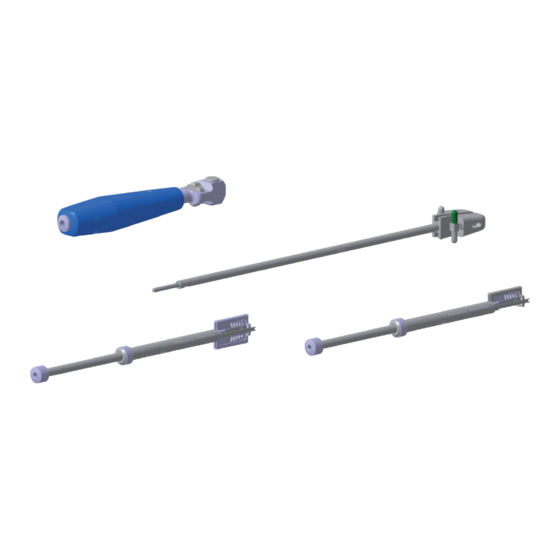

activ L chisel and chisel guides
Instructions for use/Technical description
activ L chisel and chisel guides
Note for U.S. users
This Instructions for Use is NOT intended for United
States users. Please discard. The Instructions for Use
for United States users can be obtained by visiting our
website
at
https://www.aesculapimplantsys-
tems.com/products/instructions-for-use. If you wish
to obtain a paper copy of the Instructions for Use, you
may request one by contacting your local Aesculap
representative or Aesculap's customer service at
1-866-229-3002. A paper copy will be provided to you
upon request at no additional cost.
Gebrauchsanweisung/Technische Beschreibung
activ L-Meißel und Meißelführungen
Mode d'emploi/Description technique
Burin activ L et guidages de burin
Instrucciones de manejo/Descripción técnica
Cincel y guías de cincel activ L
activ L
Istruzioni per l'uso/Descrizione tecnica
Scalpello activ L e relative guide
Instruções de utilização/Descrição técnica
Cinzel e guias de cinzel activ L
Gebruiksaanwijzing/Technische beschrijving
activ L-beitel en beitelgeleiders
Bruksanvisning/Teknisk beskrivning
activ L-mejsel och mejselhållare
Инструкция по примению/Техническое опи-
сание
Резец и направляющие резца activ L
Návod k použití/Technický popis
Dláto a vedení dláta activ L
Instrukcja użytkowania/Opis techniczny
Dłuto activ L i prowadnice dłuta
Návod na použivanie/Technický opis
activ L-dláto a vedenia dláta
Kullanım Kılavuzu/Teknik açiklama
activ L keskisi ve keski kılavuzları
