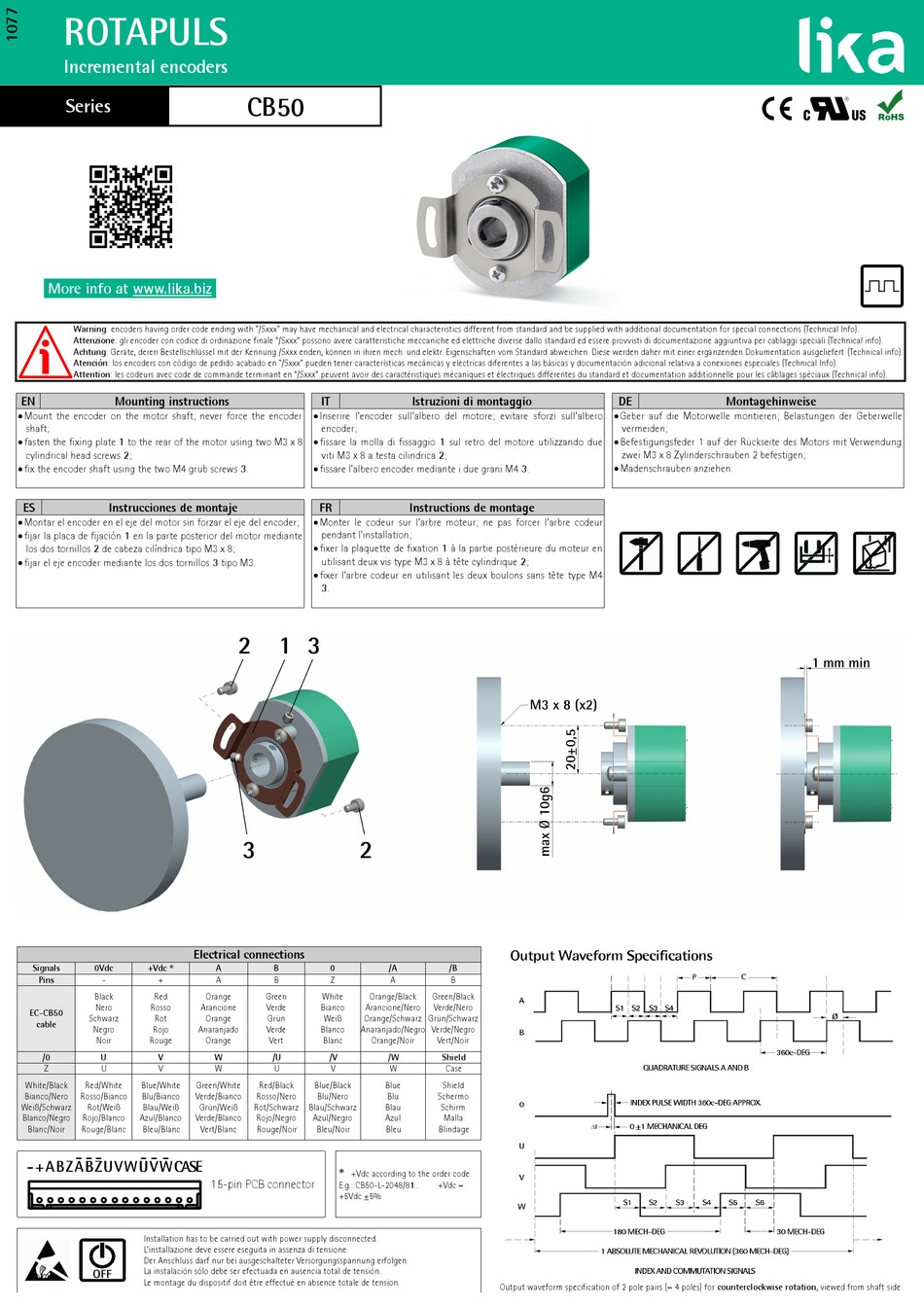

Lika ROTAPULS CB50 Series Mounting Instructions

ROTAPULS
Incremental encoders
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
 Mount the encoder on the motor shaft; never force the encoder
shaft;
 fasten the fixing plate 1 to the rear of the motor using two M3 x 8
cylindrical head screws 2;
 fix the encoder shaft using the two M4 grub screws 3.
ES Instrucciones de montaje
 Montar el encoder en el eje del motor sin forzar el eje del encoder;
 fijar la placa de fijación 1 en la parte posterior del motor mediante
los dos tornillos 2 de cabeza cilíndrica tipo M3 x 8;
 fijar el eje encoder mediante los dos tornillos 3 tipo M3.
Signals 0Vdc +Vdc *
Pins - +
Black Red
Nero Rosso
EC-CB50
Schwarz Rot
cable
Negro Rojo
Noir Rouge
/0 U V
Z U V
White/Black Red/White Blue/White
Bianco/Nero Rosso/Bianco Blu/Bianco
Weiß/Schwarz Rot/Weiß Blau/Weiß
Blanco/Negro Rojo/Blanco Azul/Blanco
Blanc/Noir Rouge/Blanc Bleu/Blanc
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
CB50
IT
 Inserire l'encoder sull'albero del motore; evitare sforzi sull'albero
encoder;
 fissare la molla di fissaggio 1 sul retro del motore utilizzando due
viti M3 x 8 a testa cilindrica 2;
 fissare l'albero encoder mediante i due grani M4 3.
FR
 Monter le codeur sur l'arbre moteur; ne pas forcer l'arbre codeur
pendant l'installation;
 fixer la plaquette de fixation 1 à la partie postérieure du moteur en
utilisant deux vis type M3 x 8 à tête cylindrique 2;
 fixer l'arbre codeur en utilisant les deux boulons sans tête type M4
3.
Electrical connections
A B 0
A B Z
Orange Green White
Arancione Verde Bianco Arancione/Nero
Orange Grün Weiß Orange/Schwarz
Anaranjado Verde Blanco Anaranjado/Negro
Orange Vert Blanc
W /U /V
W U V
Green/White Red/Black Blue/Black
Verde/Bianco Rosso/Nero Blu/Nero
Grün/Weiß Rot/Schwarz Blau/Schwarz
Verde/Blanco Rojo/Negro Azul/Negro
Vert/Blanc Rouge/Noir Bleu/Noir
*
+Vdc according to the order code.
15-pin PCB connector
E.g.: CB50-L-2048/81...
+5Vdc ±5%
Istruzioni di montaggio
Instructions de montage
/A /B
A B
Orange/Black Green/Black
Verde/Nero
Grün/Schwarz
Verde/Negro
Orange/Noir Vert/Noir
/W Shield
W Case
Blue Shield
Blu Schermo
Blau Schirm
Azul Malla
Bleu Blindage
+Vdc =
Output waveform specification of 2 pole pairs (= 4 poles) for counterclockwise rotation, viewed from shaft side
DE Montagehinweise
 Geber auf die Motorwelle montieren; Belastungen der Geberwelle
vermeiden;
 Befestigungsfeder 1 auf der Rückseite des Motors mit Verwendung
zwei M3 x 8 Zylinderschrauben 2 befestigen;
 Madenschrauben anziehen.
