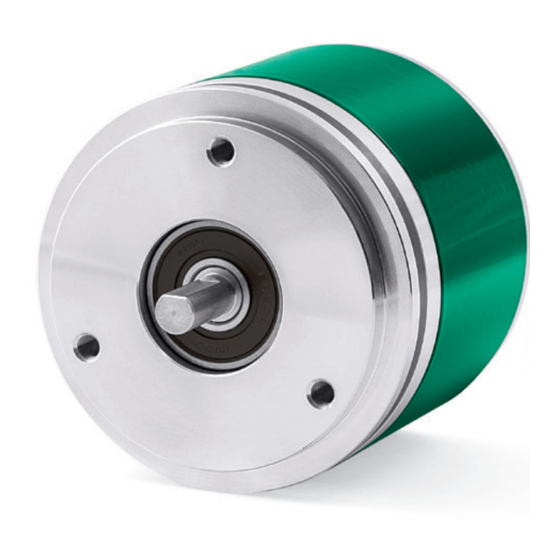

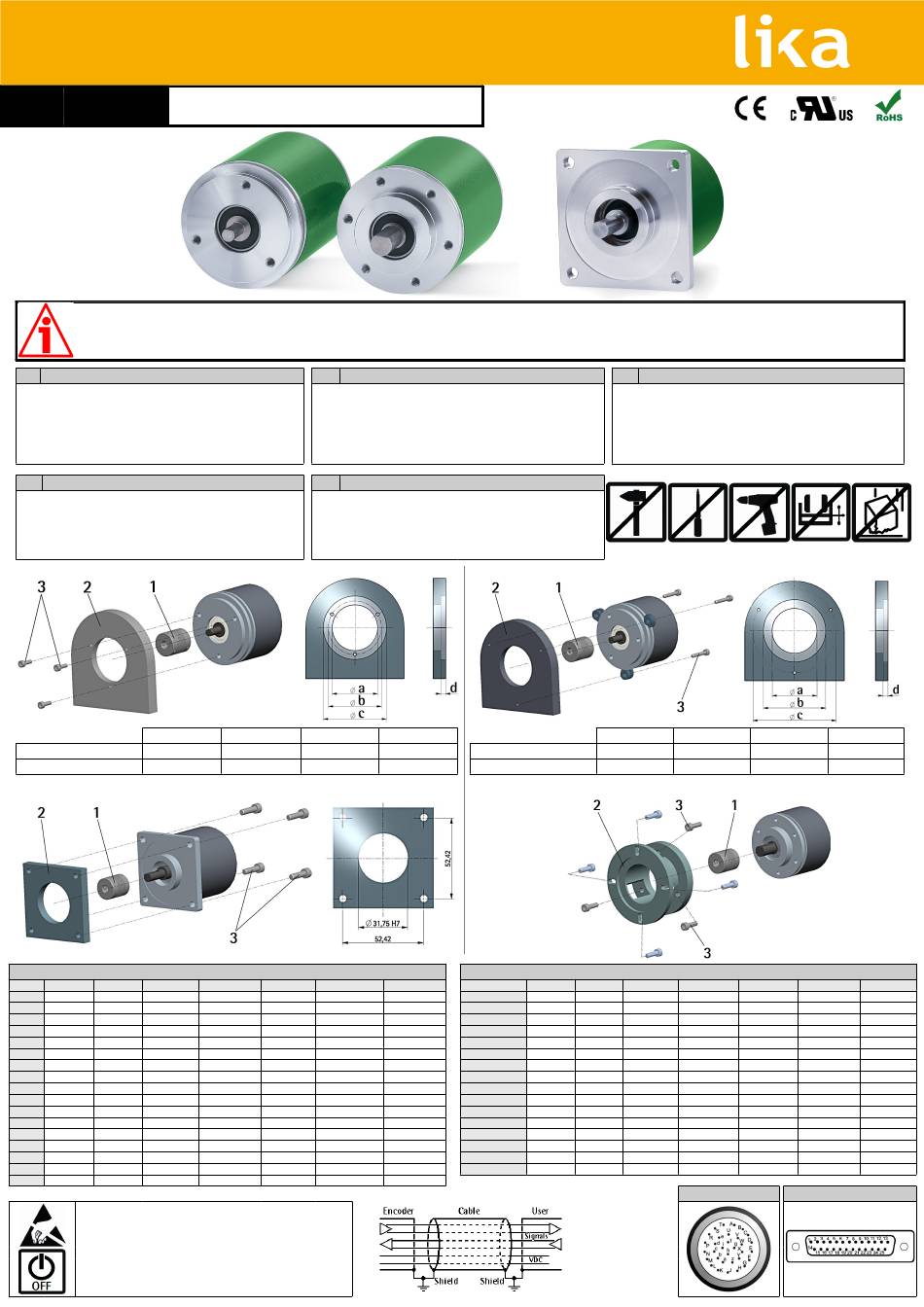

Lika ROTACOD AM58 Series Instruction Manual

ROTACOD
Absolute encoders
Series
Warning: encoders having ordering code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Sie werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener caracteristicas mecánicas y eléctricas diferentes a las basicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les encodeurs avec code de ordre terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
• Mount the flexible coupling 1 on the encoder shaft;
• fix the encoder to the flange 2 (or to the mounting bell) by means of screws
3;
• secure the flange 2 to the support (or the mounting bell to the motor);
• mount the flexible coupling 1 on the motor shaft;
• make sure the misalignment tolerances of the flexible coupling 1 are
respected.
ES Instrucciones de montaje
• Montar el acoplamiento elástico 1 en el eje del encoder;
• fijar el encoder a la brida 2 (o a la campana) mediante los tornillos 3;
• fijar la brida 2 al soporte (o la campana al motor);
• montar el acoplamiento elástico 1 en el eje del motor;
• asegurarse de que se respetan las tolerancias de desalineamiento del
acoplamiento elástico 1.
a [mm]
AM58 -
AM58S 36 H7
Electrical connections
Function MIL 32 pin EDB 25 pin Cable
Bit 1
A 1 Brown
Bit 2 B 2 Red
Bit 3 C 3 Pink
Bit 4 D 4 Yellow
Bit 5 E 5 Green
Bit 6 F 6 Blue
Bit 7 G 7 Violet
Bit 8 H 8 Grey
Bit 9 J 9 White
Bit 10 K 10 Black
Bit 11 L 11 Brown/Red
Bit 12 M 12 White/Red
Bit 13 N 13 Blue/Red
Bit 14 P 14 Pink/Grey
Bit 15 R 15 White/Yellow
Bit 16 S 16 Brown/Green
Bit 17
T 17 White/Green
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
AM58 • AM58S • AMT6
IT
• Fissare il giunto elastico 1 all'encoder;
• fissare l'encoder alla flangia di fissaggio 2 o alla campana utilizzando le viti 3;
• fissare la flangia 2 al supporto o la campana al motore;
• fissare il giunto elastico 1 al motore;
• assicurarsi che le tolleranze di allineamento ammesse dal giunto elastico 1
siano rispettate.
FR
• Monter le joint élastique 1 sur l'arbre de l'encodeur;
• fixer l'encodeur au bride 2 (ou à la cloche de montage) au moyen des vis 3;
• fixer le bride 2 au support (ou la cloche de montage au moteur);
• monter le joint élastique 1 sur l'arbre du moteur;
• s'assurer que les tolérances de mauvais alignement admises par le joint
élastique 1 soient respectées.
AM58, AM58S
b [mm] c [mm]
42 50 F7
48 -
AMT6 [mm]
Cavo Kabel Cable
Marrone Braun Marrón
Rosso Rot Rojo
Rosa Rosa Rosado
Giallo Gelb Amarillo
Verde Grün Verde
Blu Blau Azul
Viola Violett Morado
Grigio Grau Gris
Bianco Weiß Blanco
Nero Schwarz Negro
Marrone/Rosso Braun/Rot Marrón/Rojo
Bianco/Rosso Weiß/Rot Blanco/Rojo
Blu/Rosso Blau/Rot Azul/Rojo
Rosa/Grigio Rosa/Grau Rosado/Gris
Bianco/Giallo Weiß/Gelb Blanco/Amarillo
Marrone/Verde Braun/Grün Marrón/Verde
Bianco/Verde Weiß/Grün Blanco/Verde
Istruzioni di montaggio
Instructions de montage
d [mm]
4 AM58
- AM58S
Câble Function MIL 32 pin EDB 25 pin
Bit 18
Marron U
Rouge Bit 19 V
Rose Bit 20 W
Jaune Bit 21 X
Vert Bit 22 Y
Bleu Bit 23 Z
Violet Bit 24 a
Gris Bit 25 b
Blanc Parity bit c
Noir Zero setting d
Marron/Rouge Latch e
Blanc/Rouge Tri-state f
Bleu/Rouge Complementary g
Rose/Gris +10VDC +30VDC h
Blanc/Jaune 0VDC i
Marron/Vert Shield Case
Blanc/Vert
DE Montagehinweise
• Die Kupplung 1 auf den Geber montieren;
• Geber mit dem Flansch 2 bzw. der Montageglocke mittels Schrauben 3
verschrauben;
• den Flansch 2 auf seiner Auflage bzw. die Montageglocke am Motor fixieren;
• die Kupplung 1 auf die Motorwelle montieren;
• es muss sichergestellt sein, dass die zulässigen Toleranzen der Kupplung 1
eingehalten werden.
AM58, AM58S with fixing clamps
a [mm] b [mm]
- 50 F7
36 H7 -
AM58S with mounting bell
Electrical connections
Cable Cavo Kabel
18 Yellow/Brown Giallo/Marrone Gelb/Braun
19 White/Blue Bianco/Blu Weiß/Blau
20 Brown/Blue Marrone/Blue Braun/Blau
- White/Pink Bianco/Rosa Weiß/Rosa
- White/Grey Bianco/Grigio Weiß/Grau
- Pink/Brown Rosa/Marrone Rosa/Braun
- Grey/Brown Grigio/Marrone Grau/Braun
- Brown/Black Marrone/Nero Braun/Schwarz Marrón/Negro
- White/Black Bianco/Nero Weiß/Schwarz
- Grey-Green Grigio/Verde Grau/Grün
21 Yellow-Grey Giallo/Grigio Gelb/Grau
22 Pink-Green Rosa/Verde Rosa/Grün
23 Yellow-Pink Giallo/Rosa Gelb/Rosa
24 Green-Blue Verde/Blu Grün/Blau
25 Yellow-Blue Giallo/Blu Gelb/Blau
Case Shield Schermo Schirm
Connector type MIL 32 pin
male frontal side
maschio lato contatti
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
c [mm] d [mm]
67 4
67 -
Cable Câble
Amarillo/Marrón Jaune/Marron
Blanco/Azul Blanc/Bleu
Marrón/Azul Marron/Bleu
Blanco/Rosado Blanc/Rose
Blanco/Gris Blanc/Gris
Rosado/Marrón Rose/Marron
Gris/Marrón Gris/Marron
Marron/Noir
Blanco/Negro Blanc/Noir
Gris/Verde Gris/Vert
Amarillo/Gris Jaune/Gris
Rosado/Verde Rose/Vert
Amarillo/Rosado Jaune/Rose
Verde/Azul Vert/Bleu
Amarillo/Azul Jaune/Bleu
Malla Blindage
EDB 25 pin
