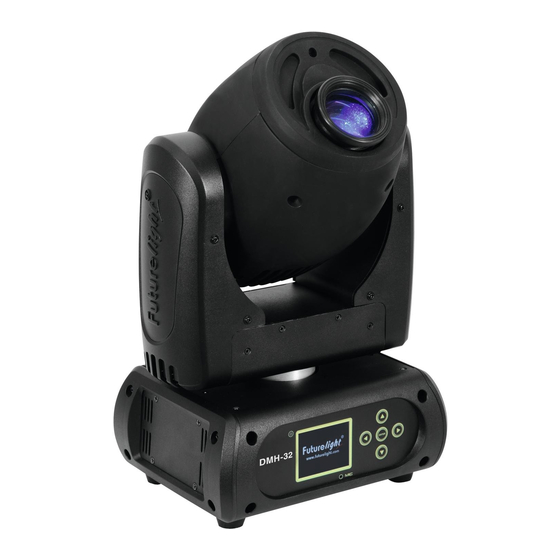

Future light DMH-32 RGBW User Manual

Led-moving-head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
USER MANUAL
DMH-32
RGBW
LED-Moving-Head
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMH-32 RGBW and is the answer not in the manual?

Questions and answers

Related Manuals for Future light DMH-32 RGBW

Summary of Contents for Future light DMH-32 RGBW

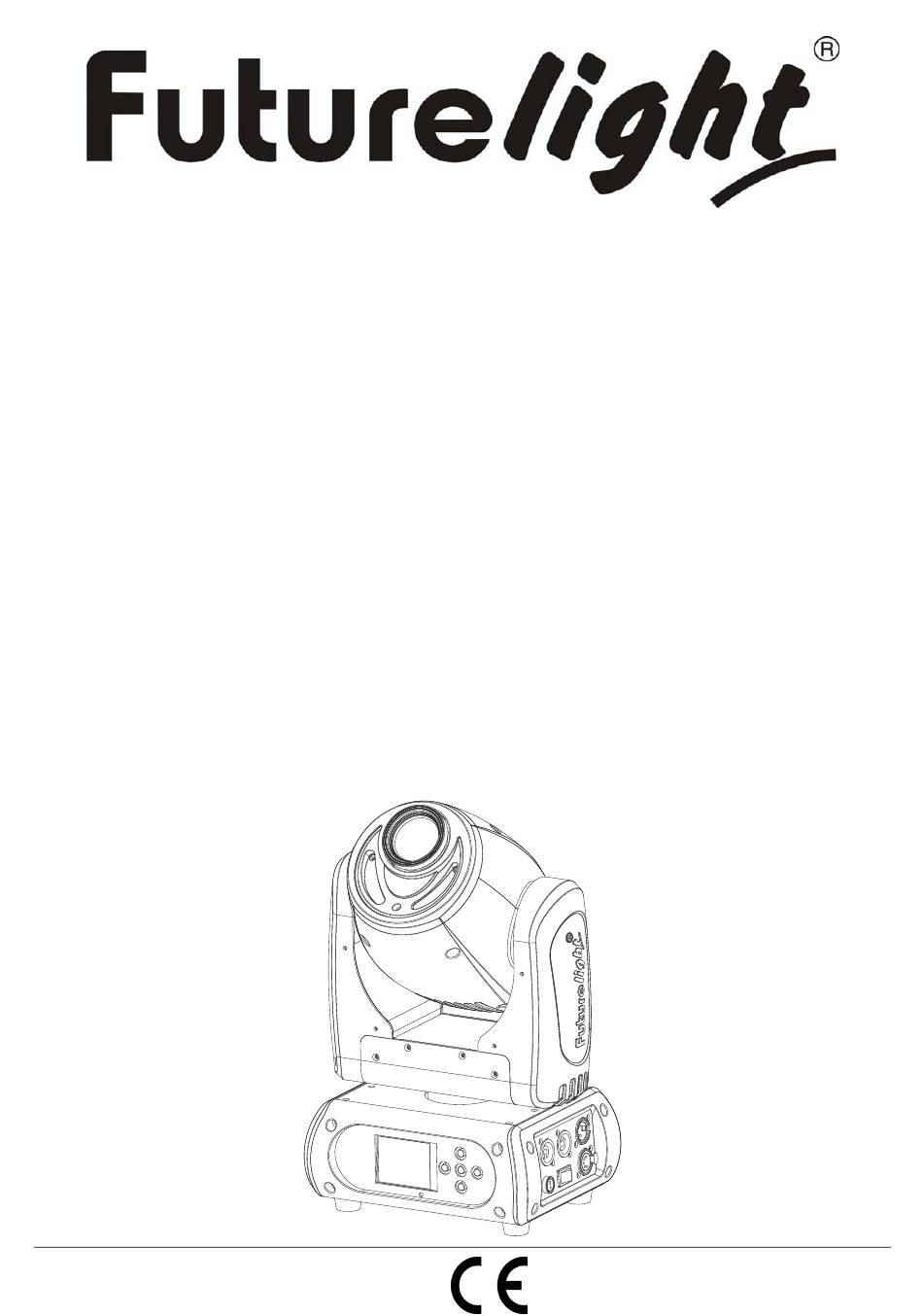

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMH-32 RGBW LED-Moving-Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE ..........................3 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht .............................. 7 INSTALLATION ..............................8 Einsetzen/Austauschen von Gobos ....................... 8 Projektormontage ............................8 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Anschluss ans Netz ............................

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DMH-32 RGBW entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DMH-32 RGBW aus der Verpackung.
  • Page 4 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.

  • Page 5: Bestimmungsgemäße Verwendung

    In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

  • Page 6: Gerätebeschreibung

    Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden.

  • Page 7: Geräteübersicht

    Geräteübersicht (1) Projektorkopf (2) Objektivlinse (3) Projektorarm (4) Base (5) Control-Board (6) Display (7) Mikrofon (8) Pfeil-Taste nach links (9) Pfeil-Taste nach unten (10) Enter-Taste (11) Pfeil-Taste nach oben (12) Pfeil-Taste nach rechts (13) Gummifuß (14) Spannungsversorgungseingang (15) Sicherungshalter (16) Netzschalter (17) Fangseilöse (18) Spannungsversorgungsausgang (19) 5-polige DMX-Ausgangsbuchse...

  • Page 8: Installation

    INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug.
  • Page 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
  • Page 10 Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherungsseil in die dafür vorgesehene Befestigungsöse ein und führen Sie es über die Traverse bzw.

  • Page 11: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Page 12: Anschluss Ans Netz

    Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der DMH-32 RGBW lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den DMH-32 RGBW vom Controller und rufen Sie das vorprogrammierte Programm auf: Bitte beachten Sie weitere Hinweise im Kapitel Control Board. DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.

  • Page 13: Dmx-Protokoll

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der DMH-32 RGBW korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere DMH-32 RGBW auf eine Adresse definiert, arbeiten sie synchron. Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den DMH- 32 RGBW über Ihren Controller ansteuern.
  • Page 14 Strobe-Effekt über Zufallsgenerator mit zunehmender Geschwindigkeit 100% Keine Funktion (Shutter offen) Dimmerintensität Allmähliche Einstellung der 100% Dimmerintensität von 0 bis 100 % Dimmerintensität fein 100% Dimmerintensität mit 16 Bit-Auflösung Funktion Farben Keine Funktion Farbtemperaturkorrektur Rainboweffekt vorwärts Rainboweffekt rückwärts Farbwechsel linear Schneller Farbsprung Vordefinierte Farben 100%...
  • Page 15 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbvoreinstellungen 2 (nur für schnellen Farbsprung) Schneller Farbsprung Schwarz Grün Blau Weiß Rot 0% / Grün zunehmend / Blau 100% / Weiß 0% Rot 0% / Grün 100% / Blau abnehmend / Weiß...
  • Page 16 Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Blackout bei Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Gobo-Shake Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Rotierendes Goborad vorwärts Mit zunehmender Geschwindigkeit (Stopp bis schnellste...
  • Page 17 Prisma Offen 100% 5-Facetten-Prisma Reset, Displaysteuerung Keine Funktion Reset Alle Reset PAN/TILT Keine Funktion Reset Gobos Keine Funktion Reset Übrige Display aus Display an Keine Funktion Standby-Modus 100% Keine Funktion 17/52 00076667.DOC, Version 1.1...

  • Page 18: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
  • Page 19 Standard Extended Benutzerdefinierte User Mode  Basic Kanalreihenfolge Users User Max Channel = XX  Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration  Standardposition Color ... Color =XXX ... Passwort „050“ Name Name --Password-- Passwort „050“ Fixture ID ...
  • Page 20 Information Time information Betriebsstunden Gerät seit dem Einschalten (current) Mit dieser Funktion lassen sich die temporären Betriebsstunden des Gerätes seit dem Einschalten auslesen. Auf dem Display erscheint “XXXX”, “X“ steht für die Anzahl der Stunden. Der Zähler wird beim Abschalten auf 0 zurückgesetzt.
  • Page 21 UI Set Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen. • Wählen Sie “Mic Sens” durch Drücken der Up/Down-Tasten. • Drücken Sie die Up/Down-Taste, um die gewünschte Empfindlichkeit einzustellen. • Drücken Sie die Enter-Taste zur Bestätigung. Auto-Modus wenn kein DMX Mit der Funktion "No Signal“...
  • Page 22 Calibration Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. Das Gerät unterstützt RDM. Die Abkürzung RDM steht für "Remote Device Management" und macht eine Fernabfrage bzw.
  • Page 23 Szenen automatisch aufzeichnen Das Gerät verfügt über einen internen DMX-Recorder, mit dem sich programmierte Szenen aus dem DMX- Controller auf das Gerät übertragen lassen. Stellen Sie die gewünschten Szenen-Nummern über die Up/Down-Tasten ein (von – bis). Wenn Sie nun die Szenen auf Ihrem Controller aufrufen, werden diese automatisch auf das Gerät übertragen.

  • Page 24: Fehlermeldungen

    Beispiel: Programm 2 enthält die Szenen: 10, 11, 12, 13; Programm 4 enthält die Szenen: 8, 9, 10 und Programm 6 enthält die Szenen: 12, 13, 14, 15, 16 Chase Part 1 ist Programm 2; Chase Part 2 ist Programm 3; Chase Part 3 ist Programm 6 Die 3 Slave-Gruppen durchlaufen das Auto Programm in bestimmten Zeitabschnitten, wie die folgende Abbildung zeigt:...

  • Page 25: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 26: Technische Daten

    Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~...
  • Page 27 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 24.02.2014 © 27/52 00076667.DOC, Version 1.1...

  • Page 28: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT DMH-32 RGBW. You will see you have acquired a powerful and versatile device. Unpack your DMH-32 RGBW.

  • Page 29: Safety Instructions

    SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

  • Page 30: Operating Determinations

    running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately.

  • Page 31: Description Of The Device

    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. For overhead use (mounting height >100 cm), always fix the fixture with an appropriate safety-rope. Fix the safety-rope at the correct fixation points only. The safety-rope must never be fixed at the transport handles! Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.

  • Page 32: Overview

    Overview (1) Projector head (2) Objective lens (3) Yoke (4) Base (5) Control Board (6) Display (7) Microphone (8) Arrow button left (9) Arrow button down (10) Enter button (11) Arrow button up (12) Arrow button right (13) Rubber foot (14) Power input (15) Fuseholder (16) Power switch...

  • Page 33: Installation

    INSTALLATION Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: CAUTION! Never unscrew the screws of the rotating gobo as the ball bearing will otherwise be opened!
  • Page 34 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year.
  • Page 35 Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the fixation screw. The maximum drop distance must never exceed 20 cm. A safety bond which already hold the strain of a crash or which is defective must not be used again. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! (1) Omega-holder...

  • Page 36: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 37: Connection With The Mains

    With the power switch, you can switch the device on and off. After you connected the effect to the mains, the DMH-32 RGBW starts running. During the reset, the motors are trimmed and the device is ready for use afterwards.

  • Page 38: Dmx Protocol

    Please, be sure that you don’t have any overlapping channels in order to control each DMH-32 RGBW correctly and independently from any other fixture on the DMX-chain. If several DMH-32 RGBW are addressed similarly, they will work synchronically. Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the DMH- 32 RGBW via your lighting controller.
  • Page 39 Dimmer intensity Gradual adjustment of the dimmer 100% intensity from 0 to 100 % Dimmer intensity fine Dimmer intensity with 16 Bit- 100% resolution Color function No function Color temperature correction Forwards rainbow effect Backwards rainbow effect Color-change linear Color Bounce Predefined colors 100% No function...
  • Page 40 Color 4 Color 5 Color 6 Color 7 Color 8 Color 9 Color presets 2 (only for Color Bounce) Color Bounce Black Green Blue White Red 0% / green increasing / blue 100% / white 0% Red 0% / green 100% / blue decreasing / white 0% Red increasing / green 100% / blue 0% / white 0%...
  • Page 41 Position 3 Position 4 Position 5 Position 6 Blackout at gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Gobo-shake Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Rotating gobo-wheel forwards With increasing speed (stop to fastest) Rotating gobo-wheel backwards...
  • Page 42 No function Reset only gobo No function Reset other motors Display Off Display On No function Hibernation 100% No function 42/52 00076667.DOC, Version 1.1...

  • Page 43: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right).
  • Page 44 Standard User’s mode to Extended User Mode  change channel Basic numbers Users User Max Channel = XX  Preset User modes Edit User PAN = CH01 ... Wheel adjustment --Password-- Password=XXX Calibration  to standard position Color ... Color =XXX ... password „050“...
  • Page 45 Information Time information Current With this function, you can display the temporary running time of the device from the last power on. The display shows “XXXX”, “X“ stands for the number of hours. The counter is reset after turning the device off. Fixture Life With this function, you can display the running time of the device.
  • Page 46 UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %. • Select “Mic Sens” by pressing Up or Down. • Press the Enter-button. • Press Up or Down to select the desired sensitivity. •...
  • Page 47 Calibration With this function, you can calibrate and adjust the effect wheels to their correct positions. The password for this function is „050“. Fixture ID With this function you can call up various submenus via RDM. This device is RDM ready. RDM stands for "Remote Device Management" and makes remote control of devices connected to the DMX-bus possible.
  • Page 48 Excursion: A Master unit can send up to 3 different data groups to the Slave units, i.e. a Master unit can start 3 different Slave units, which run 3 different programs. The Master unit sends the 3 program parts in a continuous loop. The Slave unit receives data from the Master unit according to the group which the Slave unit was assigned to.

  • Page 49: Error Messages

    Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15, 16 Chase Part 1 is Program 2; Chase Part 2 is Program 3; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will make a reset first.

  • Page 50: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 51: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 60 W DMX control channels: 16/18/23 DMX512 connection: 5-pin XLR Sound-control: via built-in microphone Type of LEDs: 32 W QCL Number of LEDs: Beam angle: 12° Rotating gobo-wheel: 6 gobos and open Outside diameter of the gobos: 24 mm...
  • Page 52 Please note: Every information is subject to change without prior notice. 24.02.2014 © 52/52 00076667.DOC, Version 1.1...
