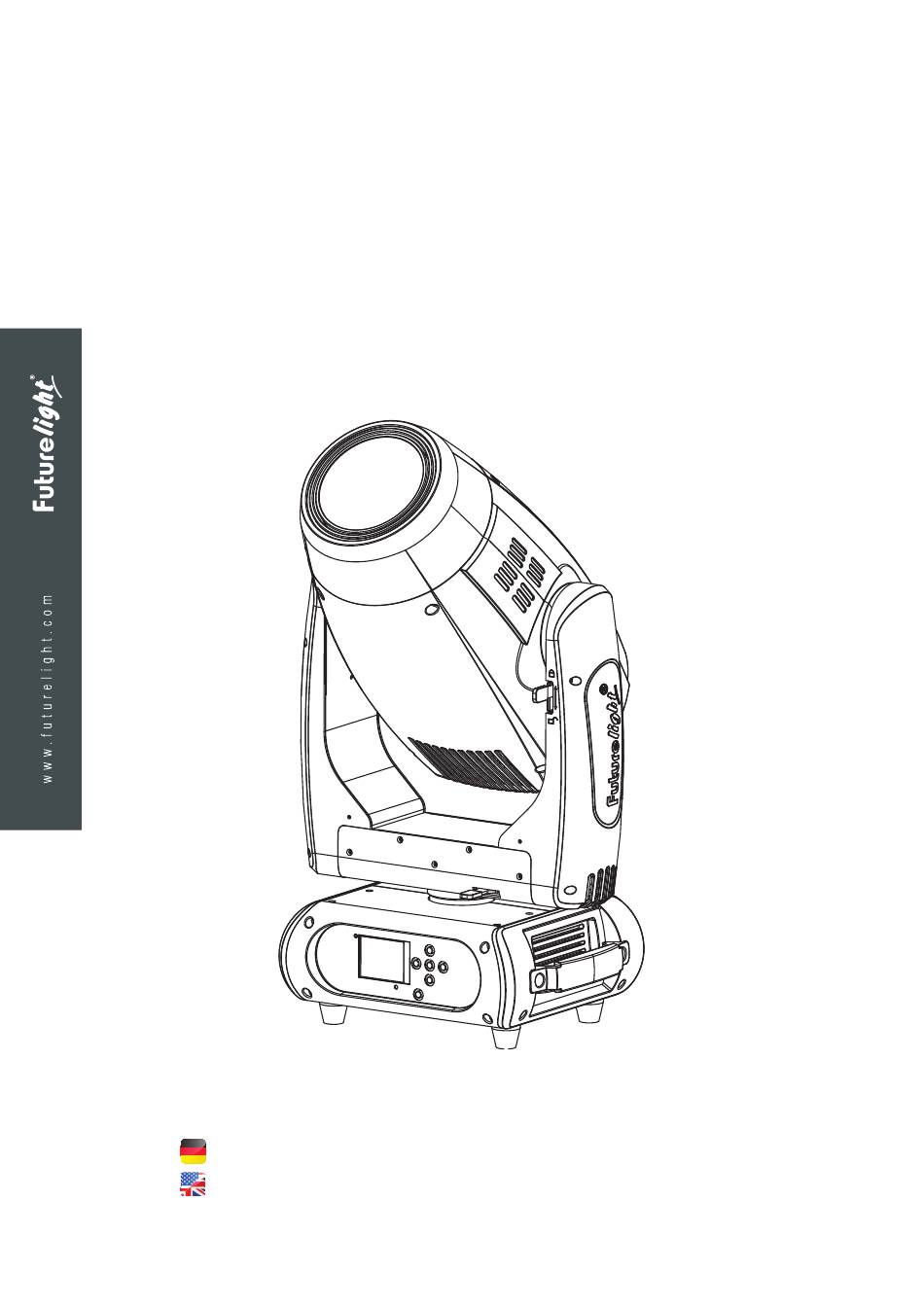

DMH-300 CMY LED Moving Head BEDIENUNGSANLEI BEDIENUNGSANLEI BEDIENUNGSANLEI BEDIENUNGSANLEITUNG TUNG TUNG TUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL...
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Produktmerkmale SICHERHEITSHINWEISE ..........................6 GERÄTEBESCHREIBUNG..........................8 INSTALLATION ..............................9 Einsetzen/Austauschen von Gobos Transportsicherung Projektormontage Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ANSCHLÜSSE ..............................13 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor DMX512-Ansteuerung Anschluss ans Netz BEDIENUNG ..............................
Page 3
Table of contents INTRODUCTION ............................. 32 Product features SAFETY INSTRUCTIONS..........................34 DESCRIPTION OF THE DEVICE ........................36 INSTALLATION .............................. 37 Inserting/Exchanging gobos Transport securing Rigging Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CONNECTIONS .............................. 41 DMX-512 connection / connection between fixtures DMX512 control Connection to the mains OPERATION ..............................
BEDIENUNGSANLEITUNG DMH-300 CMY LED-Moving-Head GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
Produktmerkmale PRO-Beam/Wash-Moving Head mit 270-W-COB-LED, großem Zoom und CMY-Farbmischung • Leistungsstarke weiße 270-W-COB-LED • CMY-Farbmischung für unbegrenzte Farbvariationen • Flickerfreie Projektion • Optionaler Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) kann nachgerüstet werden • Unterstützt RDM (Remote Device Management) •...
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
Page 7
Fassen Sie das Gerät immer an den Tragegriffen an. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät (FUTURELIGHT DMH-300 CMY LED Moving-Head, Artikel-Nummer 51841980) die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.
Hinweis! Slot-In-Gobo-System für Gobowechsel ohne Werkzeug! Einsetzen/Austauschen der Gobos wie oben beschrieben. Transportsicherung Der DMH-300 CMY verfügt im Lieferzustand über zwei Transportsicherungen, um Schäden am Gerät zu vermeiden. Bitte beachten Sie: Die Transportsicherungen müssen vor Inbetriebnahme unbedingt gelöst werden! TILT-Sicherung: Schieben Sie dazu den Arretierhebel an der Seite des Projektorarms von Lock auf Unlock.
Projektormontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
Page 11
dürfen Sicherungsseile Schnellver- bindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel. 2.
ANSCHLÜSSE Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungs- anleitung des verwendeten Controllers beachten.
Steuerkanäle 30 bis 58. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der DMH-300 CMY korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere DMH-300 CMY auf eine Adresse definiert, arbeiten sie synchron.
Die Farben, Farb- und Goborad-Positionen des folgenden DMX-Protokolls sind wie folgt angeordnet. DMX-Protokoll Modus/Kanäle (Ch) Wert Eigenschaft Ba. 1 Ba. 2 8bit 16bit Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte).
Page 16
Öffnender Puls-Effekt Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit Offen Schließender Puls-Effekt Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit Offen Strobe-Effekt über Zufallsgenerator Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit Offen Shutter, Strobe Shutter geschlossen Keine Funktion (Shutter offen) Strobe-Effekt mit zunehmender Geschwindigkeit Keine Funktion (Shutter offen) Puls-Effekt in Sequenzen Keine Funktion (Shutter offen) Strobe-Effekt über Zufallsgenerator mit zunehmender...
Page 17
Rainboweffekt vorwärts Mit zunehmender Geschwindigkeit Rainboweffekt rückwärts Mit zunehmender Geschwindigkeit Farbwechsel an jeder Position Positionierung von 0 - 360 Grad Farbrad Normaler Farbwechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10 Position 11...
Page 18
Schneller Farbsprung Offen zu Position 2, zunehmende Geschwindigkeit Position 2 zu Position 4, zunehmende Geschwindigkeit Position 4 zu Position 6, zunehmende Geschwindigkeit Position 6 zu Position 8, zunehmende Geschwindigkeit Position 8 zu Position 10, zunehmende Geschwindigkeit Position 10 zu Position 12, zunehmende Geschwindigkeit Position 12 zu Position 14, zunehmende Geschwindigkeit Position 14 zu Position 16, zunehmende Geschwindigkeit Position 16 zu offen, zunehmende Geschwindigkeit...
Page 19
Rotierendes Goborad rückwärts Stopp Mit zunehmender Geschwindigkeit Gobowechsel an jeder Position Positionierung von 0 - 360 Grad Rotierendes Goborad, Gobo-Shake Normaler Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Blackout bei Gobowechsel Offen Position 1 Position 2...
Page 20
Rotierendes Goborad, Gobo-Geschwindigkeit Goboindizierung Positionierung von 0 - 360 Grad Rotierendes Goborad vorwärts Stopp Mit zunehmender Geschwindigkeit Rotierendes Goborad rückwärts Stopp Mit zunehmender Geschwindigkeit Bewegungsmakro vorwärts & Bewegungsmakro vorwärts mit Blackout Mit zunehmender Geschwindigkeit Bewegungsmakro rückwärts & Bewegungsmakro rückwärts mit Blackout Mit zunehmender Geschwindigkeit Rotierendes Goborad, Gobo-Geschwindigkeit Goboindizierung...
Page 21
Gobowechsel an jeder Position Positionierung von 0 - 360 Grad Statisches Goborad, Gobo-Shake Normaler Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Blackout bei Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6...
Page 22
7,5 m Autofokus (Fokussieren auf Gobos und Iris) 10 m Autofokus (Fokussieren auf Gobos und Iris) 15 m Autofokus (Fokussieren auf Gobos und Iris) > 20 m Autofokus (Fokussieren auf Gobos und Iris) Keine Funktion Fokus Allmähliche Einstellung von nah bis weit Nah bis weit Autofokus Feinfokussierung nah bis weit...
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
Page 24
Silent Mode ON/OFF Geräuscharmer Modus Fixture Set 1 PWM (Pulsweiten- 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard Extended DMX-Kanal-Modus/ User Mode 1 Basic-8bit Benutzerdefinierte Basic-16bit Kanalreihenfolge Users User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration 3 Standardposition Color ...
Page 25
Ist ein Gerät mit eingebautem Drahtlos-Empfänger über ein Kabel mit einem DMX-Controller verbunden, wird es von dem kabelgebundenen Controller angesteuert und nicht vom Drahtlos-Sender. Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird.
Page 26
• Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. • Drücken Sie die Enter-Taste zur Bestätigung. Automatische PAN/TILT Kalibrierung Funktion "Encoders"...
Page 27
Display-Sprachauswahl Mit der Funktion „Language“ lässt sich die Display-Sprachauswahl einstellen. Fixture Set Mit der Funktion „Silent Mode“ werden die Lüfterleistung und die Helligkeit reduziert, dadurch wird die Bewegung des Gerätes weniger laut. PWM (Pulsweitenmodulation) Mit dieser Funktion lässt sich die PWM-Frequenz der LED auf 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 4000 Hz oder 25000 Hz einstellen.
Page 28
Program Play DMX Receive Mit dieser Funktion lässt sich das Gerät in den DMX-Modus schalten. Slave Receive Mit dieser Funktion können Sie das Gerät als Slave-Gerät definieren. Sie haben die Wahl zwischen 3 unterschiedlichen Slave-Programmen. Weitere Informationen hierzu finden Sie unter „Edit Prog“. Sequence Mit dieser Funktion lässt sich das interne Programm aufrufen.
Page 29
3. Programmwahl für Select Chase • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Select Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Chase Part 1” oder “Chase Part 2” oder “Chase Part 3” einzustellen, und somit die Auswahl welches Slave Programm gesendet werden soll.
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z.B.
USER MANUAL DMH-300 CMY LED Moving Head DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.
Product features PRO beam/wash Moving Head with 270 W COB LED, large zoom and CMY color mixing • Powerful white 270 W COB LED • CMY color mixing for indefinite color variations • Flicker-free projection • Upgrade via optional wireless receiver module for WDMX operation (Wireless Solution - made in Sweden) •...
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a LED moving-head lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g.
Page 35
EU Declaration of Conformity Steinigke Showtechnic GmbH hereby declares that this product (FUTURELIGHT DMH-300 CMY LED Moving-Head, Artikel-Nummer 51841980) is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. The complete Declaration of Conformity can be found at www.steinigke.de.
Slot-in gobo-system for exchanging gobos without tools! Inserting/Exchanging gobos as described above. Transport securing The DMH-300 CMY comes with locked transport securings in order to avoid damages. Please note: All transport securing must be unlocked before operating the device! TILT-securing: Slide the stop lever at the side of the projector arm from Lock to Unlock.
Rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
Page 39
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them.
Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable.
CONNECTIONS DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. DMX512 control A DMX512 data link is required in order to control the device via DMX.
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the DMH-300 CMY will respond to the controller. If you set, for example, the address in the 29 channel mode to channel 30, the DMH-300 CMY will use the channel 30 to 58 for control.
The colors, color- and gobo-wheel positions of the following DMX protocol are arranged as shown in the graphic. DMX protocol Mode/Channel Value Feature Ba. 1 Ba. 2 8bit 16bit Horizontal movement (PAN) Push slider up in order to move the head horizontally (PAN). Gradual head adjustment from one end of the slider to the other (0-255, 128-center).
Page 44
Strobe-effect with increasing speed Open Opening pulse-effect Close Strobe-effect with increasing speed Open Closing pulse-effect Close Strobe-effect with increasing speed Open Random strobe-effect Close Strobe-effect with increasing speed Open Shutter, strobe Shutter closed No function (shutter open) Strobe-effect with increasing speed No function (shutter open) Pulse-effect in sequences No function (shutter open)
Page 45
Position 16 / position 16 to open Position 17 / position 17 to position 1 Forwards rainbow effect With increasing speed Backwards rainbow effect With increasing speed Color-change at every position Positioning from 0 - 360 degrees Color-wheel Normal color-change Open Position 1 Position 2...
Page 46
Color Bounce Open to position 2, increasing speed Position 2 to position 4, increasing speed Position 4 to position 6, increasing speed Position 6 to position 8, increasing speed Position 8 to position 10, increasing speed Position 10 to position 12, increasing speed Position 12 to position 14, increasing speed Position 14 to position 16, increasing speed Position 16 to open, increasing speed...
Page 47
With increasing speed Gobo-change at every position Positioning from 0 - 360 degrees Rotating gobo-wheel, gobo-shake Normal gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Blackout at gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5...
Page 48
Rotating gobo-wheel forwards Stop With increasing speed Rotating gobo-wheel backwards Stop With increasing speed Motion macro forwards & motion macro forwards with blackout With increasing speed Motion macro backwards & motion macro backwards with blackout With increasing speed Rotating gobo-wheel, gobo speed Gobo indexing Positioning from 0 - 360 degrees Motion macro forwards...
Page 49
Static gobo-wheel, gobo-shake Normal gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Blackout at gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Gobo-shake Position 1 Position 2 Position 3 Position 4...
Page 50
15 m Auto Focus (focus on gobos and iris) > 20 m Auto Focus (focus on gobos and iris) No function Focus Continuous adjustment from near to far Near to far Auto Focus Near to far fine Zoom Continuous adjustment from near to far Gradual adjustment from 8 - 44°...
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right).
Page 52
Silent Mode ON/OFF Low-noise mode Fixture Set 1 PWM (pulse-width 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard DMX channel Extended mode/User’s mode to User Mode 1 Basic-8bit change channel Basic-16bit Users numbers User Max Channel = XX Preset User modes Edit User PAN = CH01 ...
Page 53
If a device with wireless receiver is connected with a DMX-controller via cable, the device will be controlled by the cabled controller and not by the wireless transmitter. Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off.
Page 54
Automatic PAN/TILT calibration With the function "Encoders" you can calibrate the PAN/TILT movement to the correct starting position. Adjust PAN/TILT speed With this function you can define the PAN/TILT speed. You can select one of two different modes. UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %.
Page 55
PWM (Pulse-width modulation) With this function you can select the PWM frequency of the LED to 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 4000 Hz or 25000 Hz. Users DMX channel mode/user mode With this function, you can select the DMX channel mode or create user defined channel orders. Edit User With this function, you can adjust the preset user definition.
Page 56
Music With this function, you can run the internal program sound-controlled. The selection "Alone" means Stand Alone-mode and "Master" that the device is defined as master. Select chase for auto program With this function, you can select the program for the Program Run. Edit chase With this function, you can edit the internal programs.
• Select “Edit Chase” by pressing Up or Down. • Press the Enter-button to confirm. • Select “Edit scenes” by pressing Up or Down. • Press the Enter-button to confirm. • Press Up or Down to select the desired scene numbers. You can program a maximum number of 250 scenes.
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.
TECNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 340 W Protection class: Fuse: T5A, 250V DMX channels: 19/21/28/29 DMX connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone LED type: COB 270 W, white, 8000 K LED number: Beam angle: 8-44°...
Page 60
Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00114852.docx Version 1.0 Publ. 17/04/2018...
