01/01 Rev. 2.13-01

Label Maxx

TTX x50/67x – Wildcats (plus) – TTX Laminator– TDI/STDI/XXtreme

Schaltpläne / Circuit Diagrams

C, Cc, Ce

Display-Platine Schaltplan /

Display Board Diagram ................................. 2

Display-Platine Bestückung /

Display Board Components........................... 3

CPU-Platine Schaltplan CPU /

CPU Board Diagram CPU ............................. 4

CPU-Platine Schaltplan Speicher /

CPU Board Diagram Memory........................ 5

CPU-Platine Schaltplan Schnittstellen /

CPU Board Diagram Interfaces ..................... 6

CPU-Platine Bestückung A /

CPU Board Components A ........................... 7

CPU-Platine Bestückung B /

CPU Board Components B ........................... 8

I/O-Platine: Power Supply, Stepper, Kopf /

I/O Board: Power Supply, Stepper, Head ...... 9

I/O-Platine: Schaltplan Stromversorgung /

I/O Board: Diagram Power Supply............... 10

I/O-Platine: Schaltplan I/O, Kopf /

Abgekündigt

I/O-Platine: Schaltplan I/O, Kopf /

I/O Board: Diagram I/O and Head-Control... 11

I/O-Platine: Schaltplan Schrittmotor-Logik /

I/O Board: Diagram Stepper Motor Logic..... 12

Discontinued

Quick Reference Guide

Kurzbedienungsanleitung

SERVICE MANUAL

I/O-Platine: Schaltplan Kopfmotor /

I/O Board: Diagram Head Stepper Motor..... 13

I/O-Platine: Schaltplan Folienmotor /

I/O Board: Diagram Foil Stepper Motor........ 14

I/O-Platine: Schaltplan Vorschubmotor /

I/O Board: Diagram Feed Stepper Motor ..... 15

I/O-Platine Bestückung /

I/O Board Components................................ 16

Adapter-Platine Schrittmotor Schaltplan /

Adapter Board Stepper Motor...................... 17

Adapterplatine Laminator /

Adapter board laminator .............................. 18

Applikator-Platine Schaltplan /

Applicator Board Diagram ........................... 19

Applikator-Platine Bestückung /

Aplicator Board Components....................... 20

Dispenser-Platine Schaltplan /

Dispenser Board Diagram ........................... 21

Messer-Platine Schaltplan /

Cutter Board Diagram.................................. 22

Messer-Platine Bestückung /

Cutter Board Components ........................... 23

9 11

Order no. / Bestellnummer: 97083-00-0

Schaltpläne / Circuit Diagrams, Page 1

–

S 45/65/95/105 – TTK/Texxtile

14 13

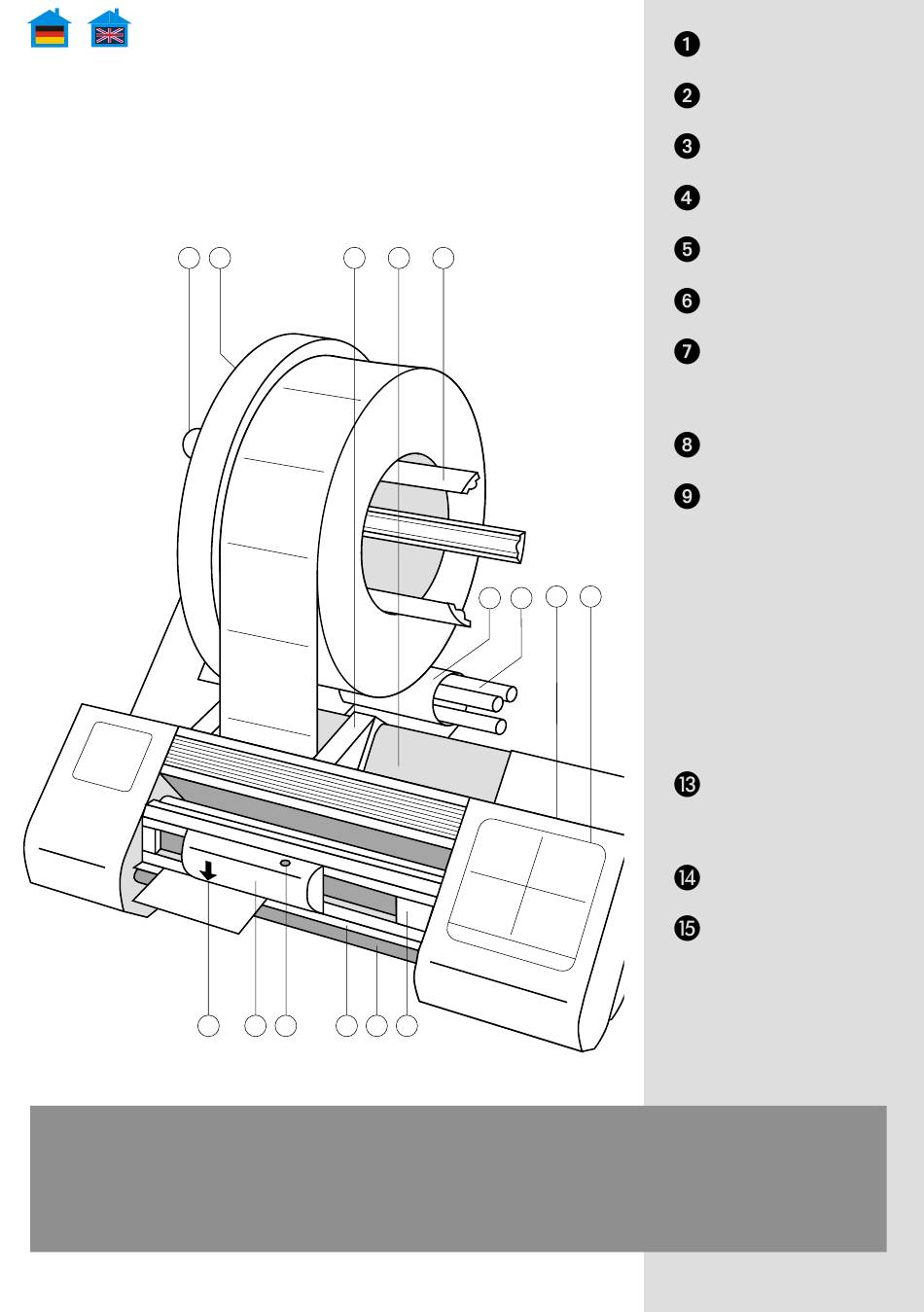

Power connector

Stromanschluß

Material reel *

Materialhalter *

Adjusting disk *

Verstellscheibe *

Fixing screws *

Feststellknöpfe *

Material guidance

Materialführung

Paper tray

Materialschacht

Transport shaft

(cover and roller)

Transportschwinge

(Abdeckung und Walze)

Material brake

Materialbremse

Label sensor

Etikettensensor

Position mark/

Label sensor

Postitionsanzeige/

Etikettensensor

Adjustment screw/

Label sensor

Stellschraube/

Etikettensensor

Dispensing edge

Spendekante

Rewinder/

Backing paper*

Aufroller/

Abdeckpapier *

Backing paper

Abdeckpapier

Pictogram

Piktogramm

* Not with version 'Ce

* nicht bei Version 'Ce'

Table of Contents

Need help?

Do you have a question about the Label Maxx C and is the answer not in the manual?

Questions and answers

Summary of Contents for Novexx Solutions Label Maxx C

Page 1 Power connector 01/01 Rev. 2.13-01 01/01 Rev. 2.13-01 SERVICE MANUAL SERVICE MANUAL Schaltpläne / Circuit Diagrams, Page 1 Schaltpläne / Circuit Diagrams, Page 1 Label Maxx Stromanschluß – – TTX x50/67x – Wildcats (plus) – TTX Laminator– TDI/STDI/XXtreme TTX x50/67x – Wildcats (plus) – TTX Laminator– TDI/STDI/XXtreme S 45/65/95/105 –...
Page 2: Preparing For Use
Preparing for use 1. To switch the unit on and off Firstly connect the power pack to the Label Maxx (1), then connect to the mains. Important When switching off the unit, first take the plug out of the socket. This will protect the unit.
Page 3 Operating Material that dispenses a number of labels at the same time. When several labels are 1. Sensor Position side by side, the position mark must run over a label, but be as close to the centre of the material as possible.
Page 4 Options: High speed / counter The unit has two feeding speeds, 2" or 3" per second and a feature for counting the amount of labels dispensed. Adjustment of speed 3" Press PROGRAMM key and hold it down, press UP key and release both. Recommended for long labels.
Page 5: Troubleshooting
Troubleshooting 1. Fix material roll tightly at material reel (2). Paper is drawn in 2. Adjust material guide (5) exactly to material width. crookedly 3. Align the position mark to the centre of the material. Push the material brake (8) half way back, remove paper and even out Paper jam below any creases in the material.
Page 6: Maintenance And Care
Maintenance and care Check and clean the following parts from dust and adhesive residue. 1. Label sensor (9) The two small rolls on the label sensor should turn easily. 2. Transport shaft (7) Important: Before starting any cleaning work, disconnect the unit. Push transport shaft upwards (see illustration below);...
Page 7 Material tray with CE version Mount material tray with two screws on to the unit. Adjust the material guide on the left hand side laterally so it is in line with the unit’s material guide. Set the material guide on the left hand side to the material’s width. Note: The material guides are easier to move when gripped at the bottom.
Page 8: Material Specification
Material specification The mechanics of the unit can be adjusted to the chemical properties of the adhesive, so that the label is always correctly dispensed. Weights: Label: 70 -100 g/m Backing paper: 65 - 85 g/m The backing paper should weigh less than the label. 7/8 - 6”...
Page 9 Stromanschluß Power connector Label Maxx Materialhalter * Material reel * C, Cc, Ce Verstellscheibe * Adjusting disk * Feststellknöpfe * Fixing screws * Materialführung Material guidance Materialschacht Paper tray Transportschwinge (Abdeckung und Walze) Transport shaft (cover and roller) Materialbremse Material brake Etikettensensor Label sensor µ...
Page 10 Inbetriebnahme 1. Ein-/Ausschalten Netzteil zuerst am Label Maxx (1), dann am Netz anstecken Hinweis: Zum Ausschalten des Geräts, zuerst Stecker vom Netz trennen. Die Reihenfolge dient dem Schutz des Geräts. 2. Etikettenrolle auflegen (entfällt bei Version 'Ce') Feststellknöpfe lösen (4) Durch Verdrehen der genoppten Verstellscheibe (3) die 3 Materialhalter an die...
Page 11: Bedienung
Bedienung Material mit mehreren Etiketten nebeneinander Bei mehreren Etiketten 1. Sensorposition nebeneinander müssen beide Rollen des Sensors = Positionsanzeige des Sensors (10) über das der Bahnmitte zunächst liegende Etikett laufen. Das unter dem Sensor 2. Reihenfolge befindliche Etikett muß zuletzt abgenommen werden.
Page 12 Option High Speed / Counter Diese Option ermöglicht den Wechsel zwischen Spendegeschwindigkeit: 2" oder 3" pro Sekunde sowie Zählen der gespendeten Etiketten in aufsteigender Reihenfolge. Geschwindigkeit einstellen 3" PROGRAMM-Taste drücken und halten, UP-Taste drücken und beide Tasten wieder loslassen. Empfohlene Einstellung für lange Etiketten 2"...
Page 13 Fehlerhandling 1. Rolle sicher auf Materialhalter (2) fixieren Schiefer Einzug 2. Materialführung (5) korrekt auf Bahnbreite einstellen 3. Positionsanzeige/Etikettensensor (10) auf Bahnmitte orientieren Materialbremse (8) halb nach hinten kippen, Material zurückziehen und Stau unter eventuelle Knickstellen am Etikettenanfang ausgleichen Materialbremse (8) Verwendetes Material zu schwer Stau an Spendekante (12) Materialbremse (8) halb nach hinten kippen, Material zurückziehen und...
Page 14 War tung und Pfleg e Kontrollieren und reinigen Sie folgende Stellen in regelmäßigen Abständen von Staub und Kleberesten: Die Rollen des Sensors müssen frei drehen können. 1. Etikettensensor (9) Achtung: Vor Beginn der Reinigungsarbeiten den Stromanschluß (1) 2. Transportschwinge (7) vom Gerät trennen! Transportschwinge nach oben drücken (siehe Bild unten), beide Gummiwalzen können durch Abrollen mit dem Finger gedreht werden.
Page 15 Abrollwanne am Modell Ce Abrollwanne mit 2 Schrauben ans Gerät anschrauben (Innensechskantschlüssel 4mm liegt bei). Linke, seitliche Materialführung der Abrollwanne an die des Spendegeräts anpassen. Rechte Materialführung an Materialbreite anpassen. Hinweis: Die Materialführungen lassen sich leichtgängig verschieben, wenn Sie diese nicht am oberen sondern am unteren Rand anfassen.
Page 16 Materialspezifikationen Die technischen Eigenschaften des Klebers müssen auf das maschinelle „Spenden“ des Etiketts hin ausgerichtet sein. Grammaturen Etikett: 70 -100 g/m Abdeckpapier: 65 - 85 g/m Hinweis: Das Abdeckpapier sollte leichter als das Etikett sein. 7/8 - 6” 7/8 - 6” 5/8 - 12”...
