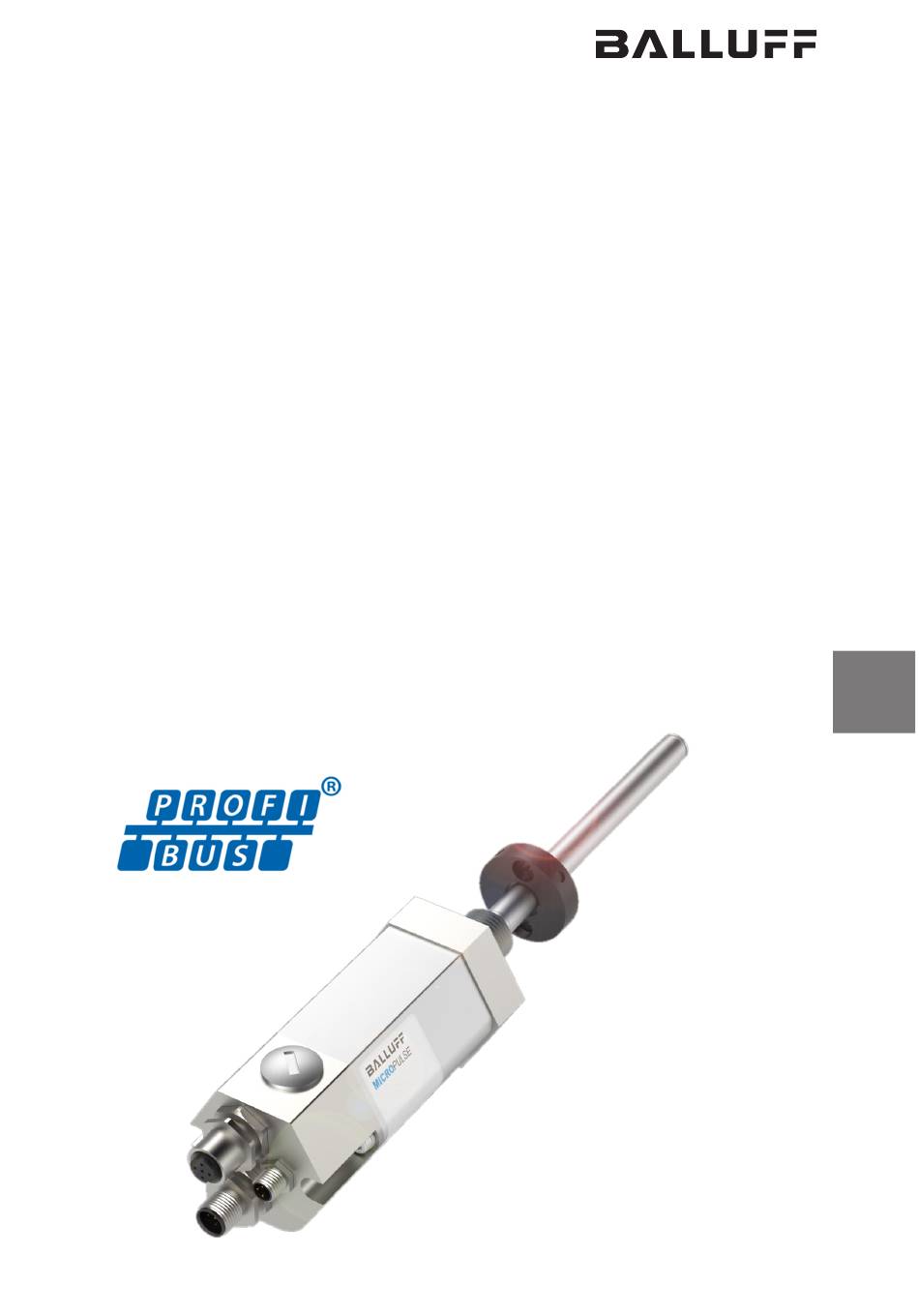

- Page 1 BTL5-T1 _ _ -M _ _ _ _ -A/B-SA211-S103 BTL5-T1 _ _ -M _ _ _ _ -A/B-SA311-S103 deutsch Kurzanleitung english Condensed guide français Notice résumée italiano Istruzioni brevi español Instrucciones breves 中文 简明指南...
- Page 2 Betrieb zu nehmen und gegen (Stift) unbefugte Benutzung zu sichern. Download weiterer Anleitungen Eine ausführliche Betriebsanleitung und die Konfigurations- anleitung erhalten Sie im Internet unter www.balluff.com oder per E-Mail bei service@balluff.de. Abmessungen und Funktion Bus Out Bus In...
- Page 3 Komponenten regelmäßig überprüfen. < 100 m 12000 – Bei Funktionsstörungen das Wegmesssystem außer < 200 m 1500 Betrieb nehmen. – Anlage gegen unbefugte Benutzung sichern. < 400 m < 1000 m 187,5 < 1200 m 93,7/19,2/9,6 1) Werte entsprechen EN 50170 www.balluff.com deutsch...
- Page 4 Flawless function Control and data signals in accordance with the specifications in the technical data is ensured only when using original BALLUFF accessories. BUS IN BUS OUT Use of any other components will void the warranty.
- Page 5 Secure the system against unauthorized use. Cable length 1) Baud rate [kBit/s] 1) < 100 m 12000 < 200 m 1500 < 400 m < 1000 m 187,5 < 1200 m 93,7/19,2/9,6 1) Values in accordance with EN 50170 www.balluff.com english...
- Page 6 Téléchargement d’autres notices d’utilisation Une notice d’utilisation détaillée et des instructions concernant la configuration sont disponibles sur le site Internet www.balluff.com ou sur demande par courriel à service@balluff.de. Dimensions et fonction Bus Out Bus In...
- Page 7 En cas de dysfonctionnement, mettre le système hors < 200 m 1500 service. < 400 m – Protéger le système de toute utilisation non autorisée. < 1000 m 187,5 < 1200 m 93,7/19,2/9,6 1) Valeurs conformes à la norme EN 50170 www.balluff.com français...
- Page 8 VP +5 V (output) tecnici è garantito soltanto con accessori originali RxD / TxD-N (A) BALLUFF, l'uso di altri componenti comporta l'esclusione della responsabilità. Data GND L'apertura o l'uso improprio del trasduttore di posizione...
- Page 9 < 1000 m 187,5 – In caso di anomalie di funzionamento disattivare il < 1200 m 93,7/19,2/9,6 sistema di misura della corsa. – Proteggere l'impianto da un uso non autorizzato. 1) I valori corrispondono a EN 50170 www.balluff.com italiano...
- Page 10 El funcionamiento óptimo según las indicaciones que figuran en los datos técnicos sólo se garantiza BUS IN BUS OUT con accesorios originales de BALLUFF; el uso de otros VP +5 V (output) componentes provoca la exoneración de responsabilidad. RxD / TxD-N (A)
- Page 11 Si se producen fallos de funcionamiento, ponga fuera < 1000 m 187,5 de servicio el sistema de medición de desplazamiento. – Asegure la instalación contra cualquier uso no autorizado. < 1200 m 93,7/19,2/9,6 1) Los valores cumplen con EN 50170 www.balluff.com español...
- Page 12 此 CE 标志证明，我方产品符合当前 EMV 指 文件编号 令的要求。 E227256 使用规定 电子接口 BTL5 外置式微脉冲位移传感器与设备控制器（例如 引脚分配见下表： PLC）组成一套行程测量系统。使用时需将其安装至机器 或设备，适于在工业环境中使用。依据技术资料的说明， 控制信号和数据信号 我们仅对使用 BALLUFF 原装配件的情况下提供质量保 针脚 证，若使用任何其他的零部件都可能会使质量保证失效。 BUS IN BUS OUT 绝不允许私自打开或不按规定使用位移传感器，否则将会 VP +5 V (output) 失去制造商所提供的质量保证并影响到产品的可靠性。 RxD / TxD-N (A) GND 数据 安全概述 RxD / TxD-P (B) 设备的安装和设置仅允许由已受过培训的专业人员进行。...
- Page 13 传感器。 传输率与电线长度有关： 运行说明 电线长度 1) 波特率 [kBit/s] 1) 请定期检验位移传感器及所有连接元件的功能。 – < 100 m 12000 位移测量系统如出现功能故障请立即停止运行。 – < 200 m 1500 防止未经授权使用本设备。 – < 400 m < 1000 m 187,5 < 1200 m 93,7/19,2/9,6 1) 数值符合 EN 50170 标准 中文 www.balluff.com...
- Page 16 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
