SEA UNIGATE 1I Quick Start Manual

Hide thumbs Also See for UNIGATE 1I:
Table of Contents
  • Table of Contents
  • Start
  • Start Pedonale Stop
  • Verde / Blu
  • Marrone
  • Costa DI Sicurezza
  • Finecorsa Apertura Motore 1
  • Finecorsa Chiusura Motore 1
  • Encoder M2
  • Potenziometro M2

Advertisement

Available languages

Available languages

Quick Links

ITA - ENG
International registered trademark n. 804888

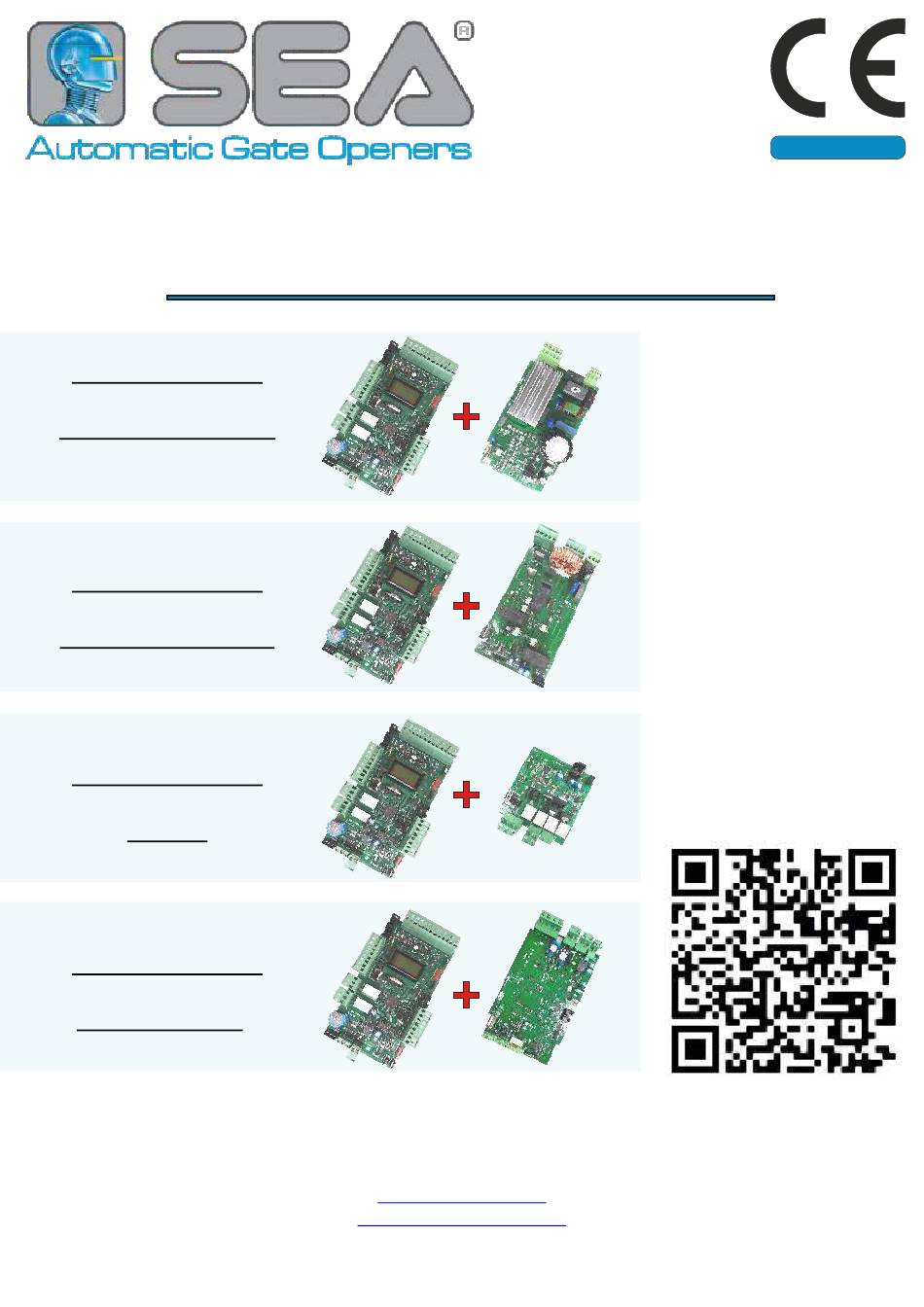

QUICK START
UNIGATE
INVERTER
(1I - 2I - 1I BIG - 2I BIG)
UNIGATE
2PM - 4PM
FULL MANUAL
(Rev. 11)
&
UNIGATE
SAFETY
INFORMATION
24V
UNIGATE
BR (36V)
SEA
S.p.A.
Zona Industriale Sant' Atto - 64100 - Teramo - ITALY
Telephone: + 39 0861 588341 - Fax: + 39 0861 588344
www.seateam.com
seacom@seateam.com
67412240
REV. 00 - 03/2022
