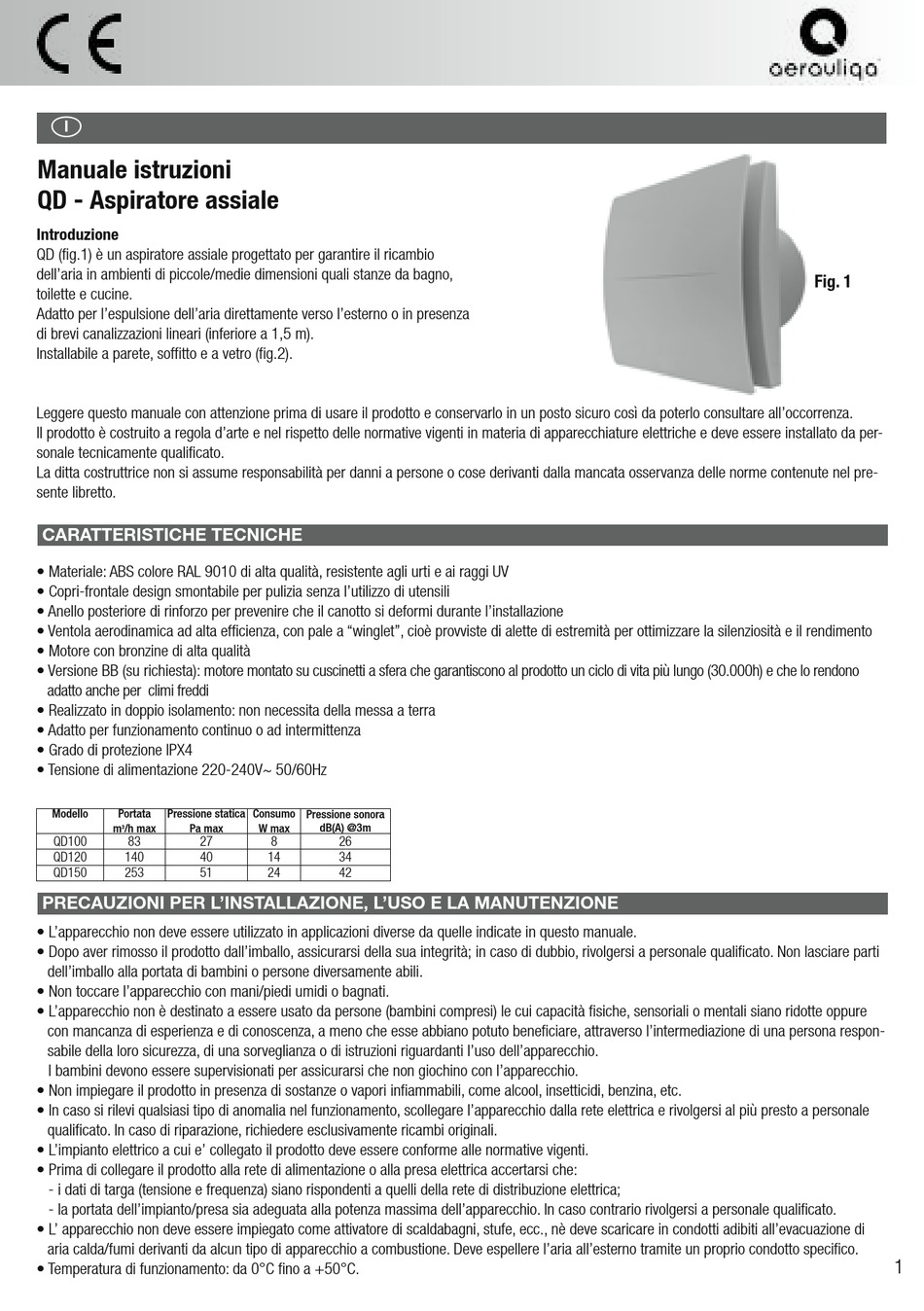

aerauliqa QD100 Installation Manual


Manuale istruzioni
QD - Aspiratore assiale
Introduzione

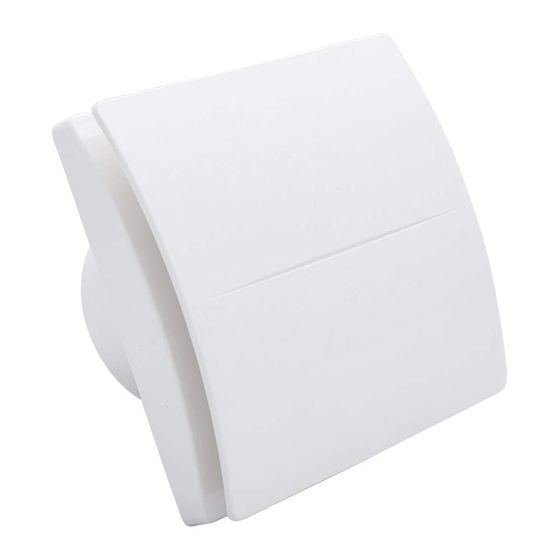

QD (fig.1) è un aspiratore assiale progettato per garantire il ricambio
dell'aria in ambienti di piccole/medie dimensioni quali stanze da bagno,
toilette e cucine.
Adatto per l'espulsione dell'aria direttamente verso l'esterno o in presenza
di brevi canalizzazioni lineari (inferiore a 1,5 m).
Installabile a parete, soffitto e a vetro (fig.2).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da per-
sonale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel pre-
sente libretto.
CARATTERISTICHE TECNICHE
• Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV
• Copri-frontale design smontabile per pulizia senza l'utilizzo di utensili
• Anello posteriore di rinforzo per prevenire che il canotto si deformi durante l'installazione
• Ventola aerodinamica ad alta efficienza, con pale a "winglet", cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento
• Motore con bronzine di alta qualità
• Versione BB (su richiesta): motore montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo (30.000h) e che lo rendono
adatto anche per climi freddi
• Realizzato in doppio isolamento: non necessita della messa a terra
• Adatto per funzionamento continuo o ad intermittenza
• Grado di protezione IPX4
• Tensione di alimentazione 220-240V~ 50/60Hz
Modello Portata Pressione statica
m /h max Pa max
3
QD100 83 27
QD120 140 40
QD150 253 51
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure
con mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di
aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno tramite un proprio condotto specifico.
• Temperatura di funzionamento: da 0°C fino a +50°C.
Consumo
Pressione sonora
dB(A) @3m
W max
8 26
14 34
24 42
Fig. 1
1
