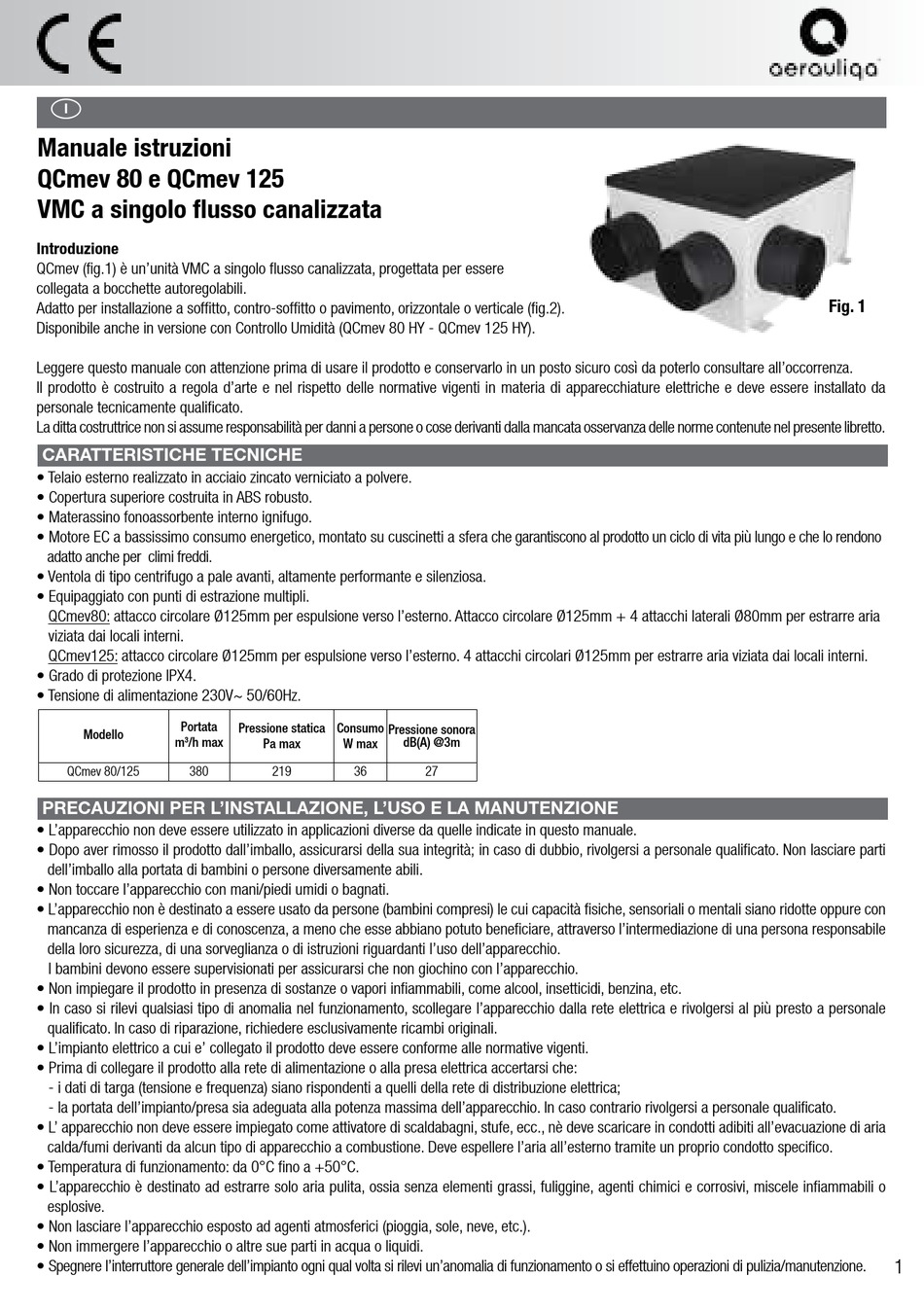

aerauliqa QCmev 80 Installation Manual


Manuale istruzioni
QCmev 80 e QCmev 125
VMC a singolo flusso canalizzata
Introduzione

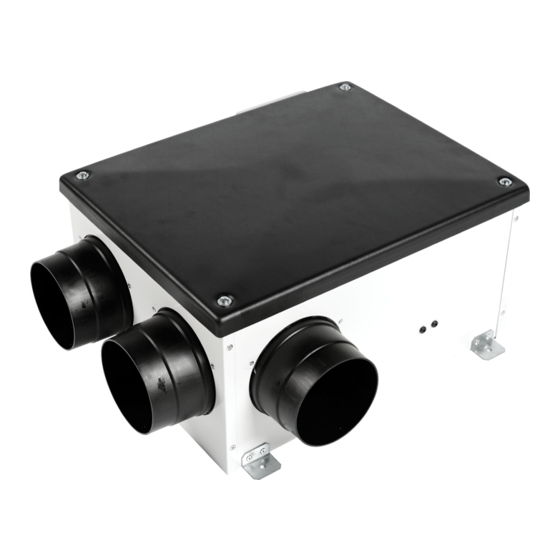

QCmev (fig.1) è un'unità VMC a singolo flusso canalizzata, progettata per essere
collegata a bocchette autoregolabili.
Adatto per installazione a soffitto, contro-soffitto o pavimento, orizzontale o verticale (fig.2).
Disponibile anche in versione con Controllo Umidità (QCmev 80 HY - QCmev 125 HY).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel presente libretto.
CARATTERISTICHE TECNICHE
• Telaio esterno realizzato in acciaio zincato verniciato a polvere.
• Copertura superiore costruita in ABS robusto.
• Materassino fonoassorbente interno ignifugo.
• Motore EC a bassissimo consumo energetico, montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo e che lo rendono
adatto anche per climi freddi.
• Ventola di tipo centrifugo a pale avanti, altamente performante e silenziosa.
• Equipaggiato con punti di estrazione multipli.
QCmev80: attacco circolare Ø125mm per espulsione verso l'esterno. Attacco circolare Ø125mm + 4 attacchi laterali Ø80mm per estrarre aria
viziata dai locali interni.
QCmev125: attacco circolare Ø125mm per espulsione verso l'esterno. 4 attacchi circolari Ø125mm per estrarre aria viziata dai locali interni.
• Grado di protezione IPX4.
• Tensione di alimentazione 230V~ 50/60Hz.
Portata
Modello
m /h max
3
QCmev 80/125 380
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure con
mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile
della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di aria
calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno tramite un proprio condotto specifico.
• Temperatura di funzionamento: da 0°C fino a +50°C.
• L'apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi, fuliggine, agenti chimici e corrosivi, miscele infiammabili o
esplosive.
• Non lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• Non immergere I'apparecchio o altre sue parti in acqua o liquidi.
• Spegnere l'interruttore generale dell'impianto ogni qual volta si rilevi un'anomalia di funzionamento o si effettuino operazioni di pulizia/manutenzione.
Pressione statica Consumo
Pressione sonora
dB(A) @3m
Pa max W max
219 36 27
Fig. 1
1
