probst AKZ-UNI-H Operating Instructions Manual page 143

8 7
F
E
D
Bremsventil fest eingestellt
Darf nicht verstellt werden!
Brake valve fix adjusted
Do not displace!
C
B
Ventil Öffnungsdruck
(eingestellt auf 75 bar)
Darf nicht verstellt werden!
A
Valve opening pressure
(adjusted at 75 bar)
Do not displace!
8 7
6 5
Anschlüsse A und B
Anschlüsse C und D an die Zylinder Zange
für Hauptanschluss P (A) und
Anschluß C Zange schließen(Kolbenstangenseite)
Rücklauf R (B)
Anschluß D Zange öffnen (Kolbenseite)
Verschraubungen 22160046
Verschraubungen 22140464
Connectors A and B
Connectors C and D for cylinder grab
for pressure P (A) and
connector C closing grab (piston rod side)
return flow R (B)
connector D opening grab (piston side)
fittings 22160046
fittings 22140464
5
6
4
Achtung:
Alle Ventile sind ab Werk eingestellt und verplombt!
Ein Entfernen der Plomben ohne Genehmigung der
Firma Probst GmbH hat den Verlust der
Gewährleistung zur Folge!
Warning:
All valves are adjusted and under seal!
Removing the seals only after approval by Probst GmbH
otherwise the warranty expires
WICHTIGER HINWEIS:
Eine Verstellung des Bremsventils sowie des
Ventils Öffnungsdruck führt zur Funktionsunfähigkeit
des kompletten Hauptblockes, eine korrekte Einstellung
kann nur in einer speziellen Einstellvorrichtung erfolgen
und ist somit in der Zange nicht mehr möglich.
PLEASE NOTE:
De-regulation pressure of brake-valve and valve
opening pressure makes the complete valve block
inoperable, correct adjustment is only possible at
special adjustment equipment, not possible in the grab
Ventil Greifdruck eingestellt auf:
Manometerdruck 150 bar bei max. Et.
Valve clamping pressure adjusted:
Manometer pressure 150 bar at max. inside height
Für Maße, ohne Toleranzangaben gelten folgende Normen
Längen, Winkelmaße, Rundungshalbmesser & Fasenhöhe
Geradheit / Ebenheit, sowie Form und Lage
Maße DIN EN ISO14405
Oberflächen nach DIN EN ISO 1302
Oberflächenbehandlung
Erst.
Gepr.
Änderungstext von
Datum Urspr.
Zust.
4
3 2
Spanen + Biegen Schweißkonstruktionen
DIN EN ISO 2768-m DIN EN ISO 13920-A
DIN EN ISO 2768-K DIN EN ISO 13920-E
Fehlende Maße sind dem 3D-Modell zu entnehmen. Fertigteil ist Maßgebend
Keine Änderungen ohne Rücksprache mit TB!
allgemeiner Biegehalbmesser = Blechstärke
Dokumentenstatus Maßstab: 1:2
Freigegeben
© all rights reserved conform to ISO 16016

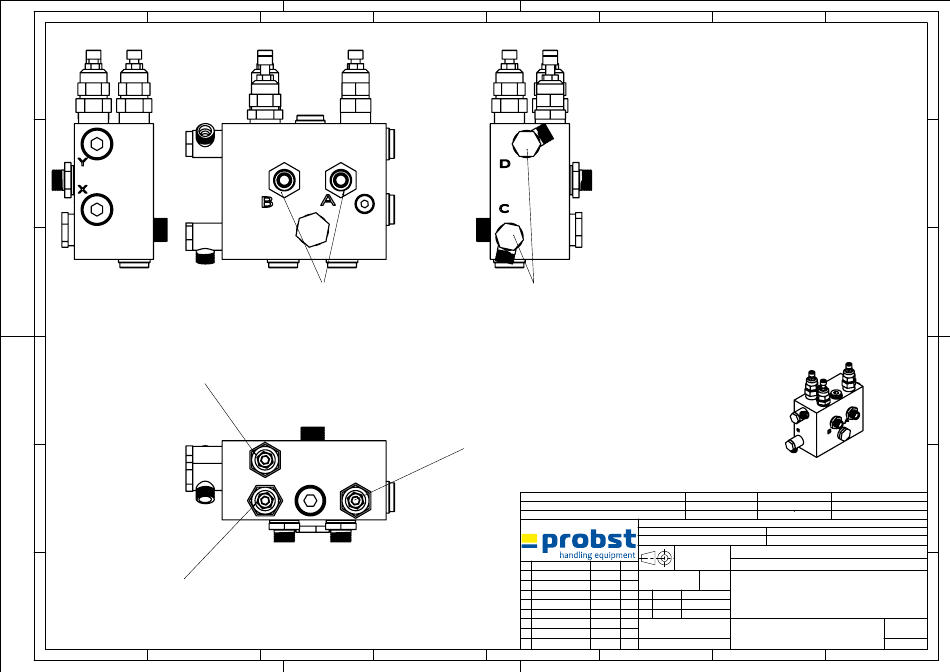

Format Benennung
A3 Hauptblock AKZ / AKZ-UNI / AKZ-UNI-H
inkl. Hohlschraube 1/2" und Dichtring
Datum
Name
14.4.2022 P.Hafenbrak
14.4.2022 P.Hafenbrak
Werkstoff: Artikelnummer/Zeichnungsnummer
47910591-AKZ-UNI-H-Druck-Einstellhilfe
3 2
1
F
E
D
C
Thermisches Schneiden B
t ≤ 20 mm DIN EN ISO 9013-341
t > 20 mm DIN EN ISO 9013-342
4,26 kg
Gewicht:
A
Blatt
1
von 1
